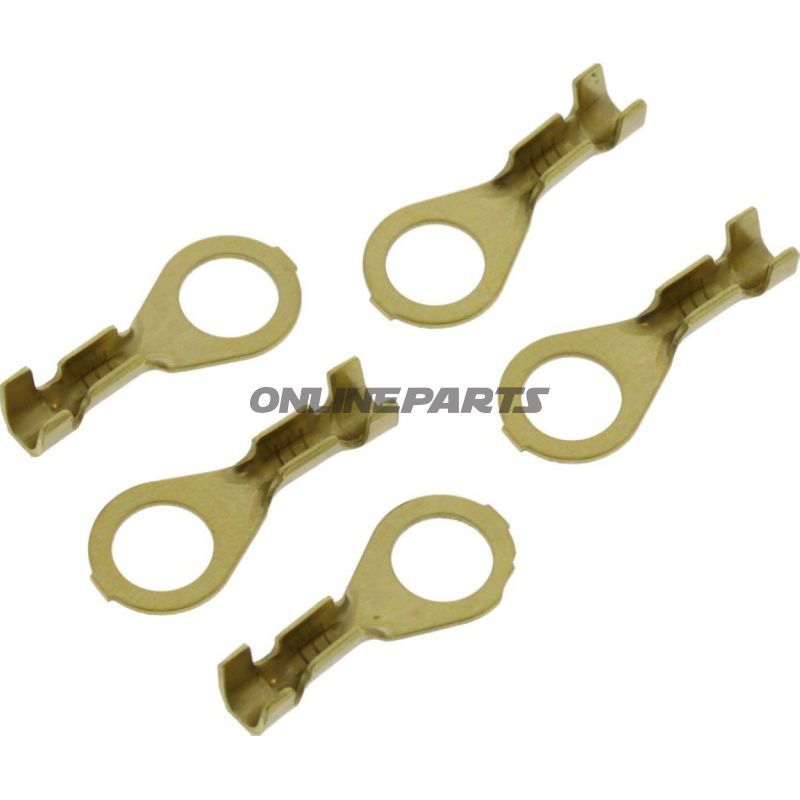

Ringzunge 0.5-1.0 M6 Jmppack 5 Pcs

JMP ringkabelsko (ringtunge) 0,5–1,0 mm² till M6 skruvföring

Produktöversikt: Denna oisolerade ringkabelsko från JMP (MPN: 158.03.90, GTIN: 4043981275919) är utformad för elektriska förbindelser där ledare med tvärsnittsarea från 0,5 till 1,0 mm² ska fästas med M6-bult eller skruv. Ringens borrhål har en inre diameter på cirka 6,4 mm, vilket motsvarar standard M6-fäste.

Funktion

• Skapar en mekanisk och elektrisk förbindelse mellan ledare och chassi eller terminal med hjälp av bult eller skruv.
• Oisolerad konstruktion, vilket ger tät metall-mot-metall-kontakt och låg övergångsmotstånd när korrekt åtdraget.
• Enkelpolslösning – avsedd för en ledare per ringkabelsko.

Material och egenskaper

• Oisolerad metallkonstruktion — vanligtvis tillverkad i kobberlegering eller tinnbelagt koppar för god elektrisk ledningsförmåga och korrosionsskydd. (Materialtyp specificeras av JMP.)
• Inga lodningsytor eller krympsfäste; produkten är avsedd för mekanisk krympning eller pressning runt ledarens oisolerade ända.
• Robusthet och dimensionering är lämpliga för upprepad montering och säkerställer stabil elektrisk förbindelse vid korrekt krympmetod och lämplig moment på M6-fäste.

Tekniska data

De viktigaste specifikationerna är:

• Typ: Ringkabelsko (ringkabelecentrum)
• Passar till: M6
• Ledartvärsnitt: 0,5–1,0 mm²
• Borrhål: Ø ca. 6,4 mm
• Isolerad: Nej
• Lodning: Nej
• Antal poler: 1

Användningstips för mekaniker och fackpersonal

• Avsala ledare till lämplig längd, sätt in i manteln och använd korrekt dimensionerad krympverktyg eller pressverktyg avsedd för denna kabelsko för att säkerställa både mekaniskt grepp och elektrisk kontakt.
• Säkra att bultens ytor är rena och fria från färg eller oxidation för att minimera övergångsmotstånd.
• Eftersom produkten är oisolerad bör användning undvikas på platser med risk för kortslutning mot angränsande ledningar utan ytterligare isolering eller korrekt montering i kapslad terminal.
• Kontrollera momentvärden och åtdragning på M6-anslutningen i enlighet med installationskrav för att undvika lossning över tid.

Kompatibilitet och kommentarer

• Lämplig för elektriska kretser i motorcyklar, bilar, laddboxar, kabinettsmontering och andra tillämpningar där M6-fäste används.
• MPN 158.03.90 anger den aktuella varianten i JMPs sortiment; GTIN 4043981275919 kan användas för entydig identifikation vid beställning eller lagerhantering.
• Föremålet innehåller flera enskilda ringkabelskor; antal bör bekräftas i beställningsvillkoren eftersom förpackningsstorleken kan variera.

Varumärkesinformation: JMP tillverkar elektriska kopplingsdelar till fordons- och motorcykelbruk, och denna ringkabelsko följer deras standarder för dimensionering och användbarhet i fältet.
