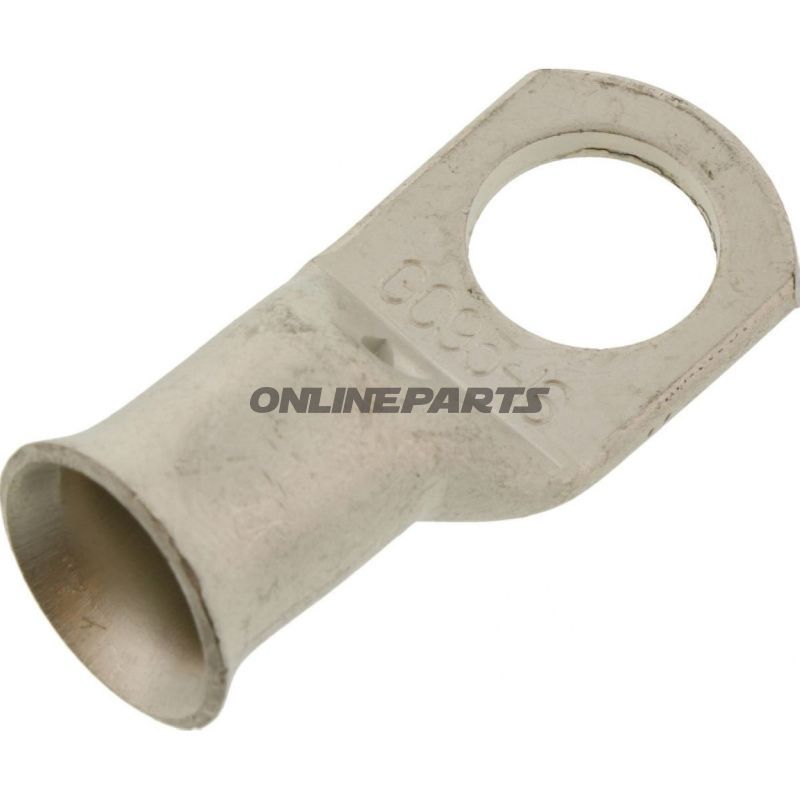

Ringtunga 95,0 M16 JMP Förpackning 1 styck

Ringkabelsko oskyddad, ringhuvud Ø16, för kabelarea upp till 95,0 mm²

Produkt: Ringtule 95,0 M16 från JMP (MPN: 158.04.42, GTIN: 4043981276428). Denna oskyddade ringkabelsko är avsedd för elektriska anslutningar där en kraftig kabel ska fästas mekaniskt till en skruv- eller tappförbindelse med M16-dimension.

Funktion: Ringkabelsko fungerar som övergång mellan ledarens area och en skruv- eller skruvmontering. Den säkerställer en definierad kontaktyta runt skruvhuvud eller mutter, fördelar mekanisk belastning och ger en pålitlig elektrisk anslutning vid korrekt crimpning eller lödning (produkten uppges utan föregående lödning). Anslutningen bibehåller låg overgangsresistans och motverkar lokala uppvärmningstendenser vid korrekt installation.

• Passar till kabelarea: upp till 95,0 mm².
• Ringöppning / borrhål: Ø 16,5 mm, motsvarande M16-montering.
• Typ: oskyddad ringkabelsko, enkelpolig.
• Svetsning/lödning: Produkten är inte förbehandlad med lödförbindelse; använd lämpligt crimptångverktyg eller efterbehandling vid behov.

Materialval och egenskaper: JMP:s ringkabelsko är tillverkad i en elektriskt ledande metalllegering, vanligtvis koppar eller kopparbelagt material, som är lämplig för att upprätthålla god elektrisk kontakt och mekanisk hållbarhet. Osäkerförklarad innebär att det inte finns plast- eller gummibehandling runt skaftet, vilket ger låg värmeuppbyggnad och full metall-till-metall kontakt, men ökar behovet av korrekt mekanisk fixering och eventuell efterisolering i applikationer där beröring eller kortslutningsrisk kan förekomma.

Tekniska detaljer (sammanfattat från leverantörsdata):

• Typ: Ringkabelsko.
• Lämplig till: M16 monteringsskruv.
• Max kabelarea: 95,0 mm².
• Isolerad: Nej.
• Svetsade förbindelser: Nej (inte förlödda).
• Antal poler: 1.

Användning och installationsanteckningar: Montera kabelläggningen korrekt i skaftet och använd en crimptång som passar för 95 mm²-area för att säkerställa mekanisk och elektrisk integritet. Eftersom produkten är oskyddad bör ytterligare isolering användas i applikationer med potentiell beröring eller risk för kortslutning (t.ex. krympeflex eller isolerande tejp) efter montering. Kontrollera skruvens momentvärde och ytor (renade ytor) för att minimera övergångsresistans och säkerställa långvariga anslutningar.

Kompatibilitet: Lämplig för elektriska installationer i fordon, industriella skåp och kraftfördelningspunkter där M16-fäste används och kabelarea upp till 95,0 mm² ska kopplas samman. Målgruppen är professionella mekaniker och tekniker som har erfarenhet av kraftledningar och crimpteknik.

Identifiering: Produkten känns igen med märket JMP och levereras under artikelnummer MPN 158.04.42. GTIN 4043981276428 kan användas för entydig inköpssökning och lagerhantering.

Säkerhet och underhåll: Säkerställ korrekt krympmetod och moment vid skruvmontering. Osyrade förbindelser kräver lämplig efterbehandling om placeringen kan utsätta komponenten för oavsiktlig kontakt eller fukt. Vid korrosiva miljöer rekommenderas yta-behandling eller val av korrosionsbeständiga alternativ.
