Ringtunga 70.0 M8 JMP Förpackning 1 styck

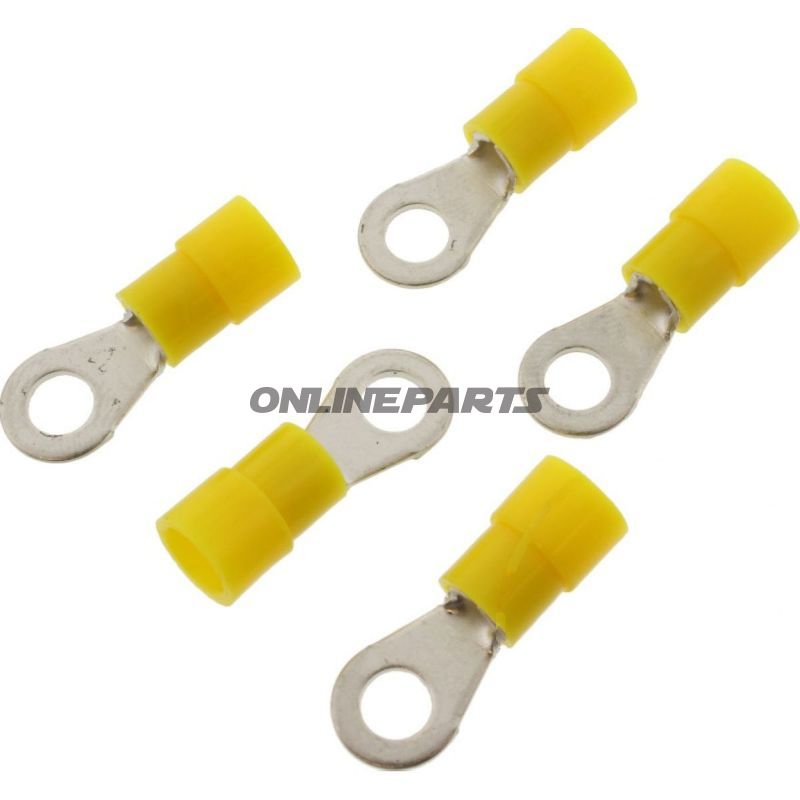

Ringkabelsko, isolerad nylon (JMP) för kabelarea 4,0–6,0 mm², borrhål M5

Produktöversikt: Denna ringkabelsko från JMP (MPN 158.05.30, GTIN 4043981277302) är en isolerad, enkelpolig ringförbindelse designad för ledare med tvärsnitt mellan 4,0 och 6,0 mm² och passar till M5-bultar/Skruvöppningar med en borrdiameter på 5,3 mm. Den är tillverkad med nylonisolering och avsedd för elektriska installationer där en säker mekanisk och elektrisk anslutning kring en skruv eller bult är nödvändig.

Funktion och användning:

• Ger en fast och repeterbar anslutning mellan kabeländar och komponenter med M5-fäste (t.ex. batteriterminaler, jordförbindelser, klämmor och elektriska paneler).
• Ringformen säkerställer god kontaktyta mot skruvhuvud eller mutter och minskar risken för lösa anslutningar vid vibrationer.
• NyShrink- eller polymerisoleringen skyddar mot kortslutning mot närliggande ledande ytor och isolerar den exponerade ledaren vid övergången.

Material och egenskaper:

• Kontaktens metalldel är utförd för elektrisk ledningsförmåga och mekanisk hållbarhet (vanligt blyfri kopparlegering hos denna typ; JMP anger ringkabelskoens typ och användningsområde via MPN).
• Ny izolering är temperaturbeständig ned till -105 °C enligt tekniska data, vilket indikerar materialegenskaper som klarar låga temperaturer utan sprödhet. Isoleringen är inte krymp-/värmekrympebaserad.
• Produkten levereras i gul färg, vilket kan indikera ledningsstorlekskategori i färkodade system.

Tekniska specifikationer (väsentliga punkter):

• Tillverkare/märke: JMP.
• MPN: 158.05.30. GTIN: 4043981277302.
• Användbart kabelarea: 4,0–6,0 mm².
• Borrhål/bultdimension: Ø 5,3 mm (motsvarar M5-uppsättning).
• Antal poler: 1.
• Isolerad: Ja (nylon).
• Beräknade temperaturegenskaper: uppgiven -105 °C (motstånd vid låga temperaturer).
• Svetsade/innesittande lödförbindelser ingår inte i denna artikel (ingen integrerad lödfunktion eller värmekrympsfunktion).

Montering och praktiska anmärkningar:

• Skär bort isoleringen korrekt och trä ledaren helt in i tuben före krympning eller klämning—använd lämpligt kabelskoverktyg (pressverktyg) för att säkerställa mekanisk stabilitet och låg kontaktresistans.
• Säkerställ att välja korrekt bultär мин förstärkning för M5-förbindelser för att undvika deformation av klämman eller nedsatt kontakttryck.
• Färgkodning (gul) kan användas i dokumentation för att underlätta identifikation av ledningsstorlek i installationer.

Kompatibilitet och användningsområden:

• Lämplig för elektriska kablar i fordon, motorcyklar, batteripolar, styrskåp och industriella anslutningar där M5-fäste används.
• Matcha kabelarea och isoleringsdiameter vid val av kabelsko för att säkerställa korrekt mekaniskt tryck och elektrisk kontakt.

Kvalitets- och identifikationsuppgifter: Produkten marknadsförs under JMP-varumärket med producentnummer (MPN) 158.05.30 och GTIN 4043981277302, vilket gör det möjligt att identifiera den exakta varianten vid inköp eller dokumentation i reservdelslistor.
