Ringtunga 70.0 M5 JMP Förpackning 1 styck

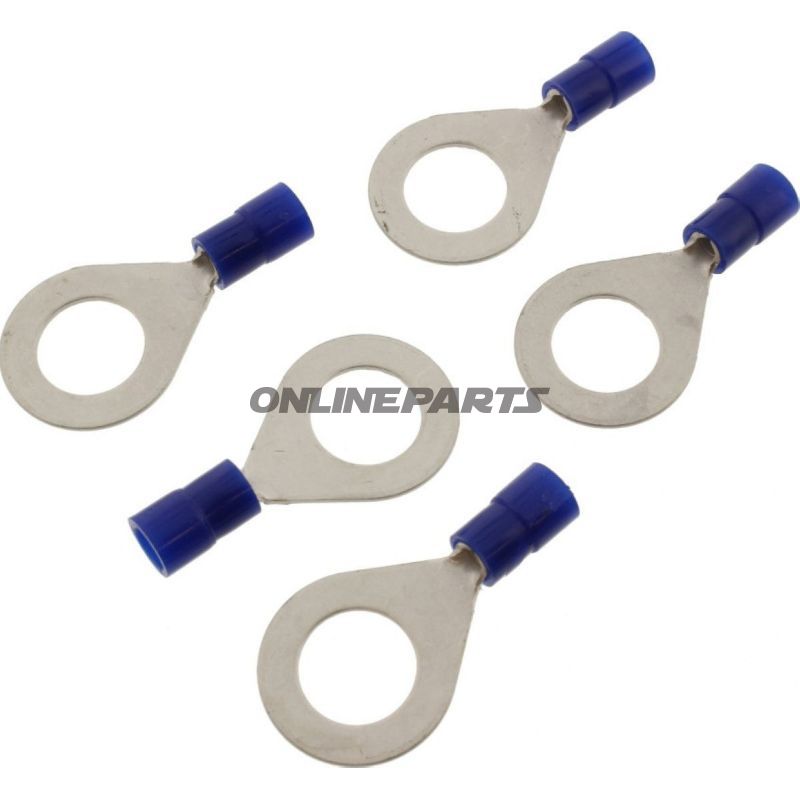

Ringkapklemme i nylon, ringhuvud M10 för kabel 1,5–2,5 mm² (JMP)

Produkt: Ringkapklemme med nylonisolering från JMP (MPN: 158.05.10, GTIN: 4043981277104). Denna typ av ringkapklemme är avsedd för fastsättning av enkeltråds-kablar till skruv- eller bultförbindelser med M10-ring. Levereras i förpackning med 5 stycken.

Funktion och användning

• Ringkabelklemmen binder ledarens avisoleringade ände till en kontaktyta via en ring (Ø borrhål ca. 10,5 mm) och fixeras med mutter/skiva på en M10-stift.
• Den isolerade kragen säkerställer elektrisk isolering kring kabelanslutningen och minskar risken för kortslutning till närliggande komponenter.
• Lämplig för 12–24 V installationer på motorcyklar, ATV:er och liknande fordon där platsbegränsningar och vibrationer ställer krav på mekanisk hållbarhet.

Materialval och tekniska egenskaper

• Ledande del: metallisk ringskontakt — utförd för att säkerställa god elektrisk kontakt och tillräcklig mekanisk styrka vid M10-fäste.
• Isolering: nylon (blå) runt kragen för elektrisk isolering och visuell färgkodning till ledningsdimension (blå motsvarar typiskt 1,5–2,5 mm²).
• Temperaturbeständighet: angiven till cirka -105 °C i produktdata (observera: detta anger låg temperaturtålighet; bedöm driftstemperaturer i din applikation före montage).
• Svetsade eller krympta förbindelser: produkten är inte försedd med förlåtna lodförbindelser eller krymp-manchet; anslutning sker genom mekanisk klämning av ledare i skaftet.
• Antal poler: 1 (enkeltledare per ringkabelklemme).

Kompatibilitet och dimensioner

• Kabels area: lämplig för ledare från 1,5 mm² upp till 2,5 mm².
• Borrhål/Ø ring: ca. 10,5 mm — passande för bultar och stift dimensionerade som M10.
• Passar till standard M10-skruver i elinstallationer på fordon och maskiner.

Praktiska anmärkningar för montering

• Avisoera ledningen korrekt (rekommenderas att använda lämplig längd så ledarens metall fyller ringens skaft helt), sätt in ledare och kläm med ett lämpligt krimpföremål för att uppnå mekanisk och elektrisk förbindelse.
• Kontrollera att isoleringen inte skadas under krympning, och att ringflanken ligger plant mot kontaktfläcken för optimal strömgenomgång.
• Vid vibrationsexponerade installationer rekommenderas användning av låsmutter eller bricka för att förhindra urskruvning.

Kvalitet och märke

Produkten är tillverkad av JMP och identifieras med tillverkningsnummer 158.05.10 och GTIN 4043981277104. JMP:s ringkabelklemmer levereras med nylonisolering för korrosionsskydd av ledarens skärande kant och för att ge en jämn monteringsyta vid M10-anslutningar.

Teknisk data (översikt)

Om du behöver specifika monteringsverktyg eller liknande ringstorlekar för andra bultdiametrar, kan du jämföra JMP MPN 158.05.10 med andra produkter i samma familj för att säkerställa korrekt dimensionering för din applikation.
