Ringtunga 50.0 M8 1 röd / 1 svart guld

Ringkontaktkrok (ringtunger) 50,0 mm², M8 – sæt med 1 rød og 1 sort (ACV)

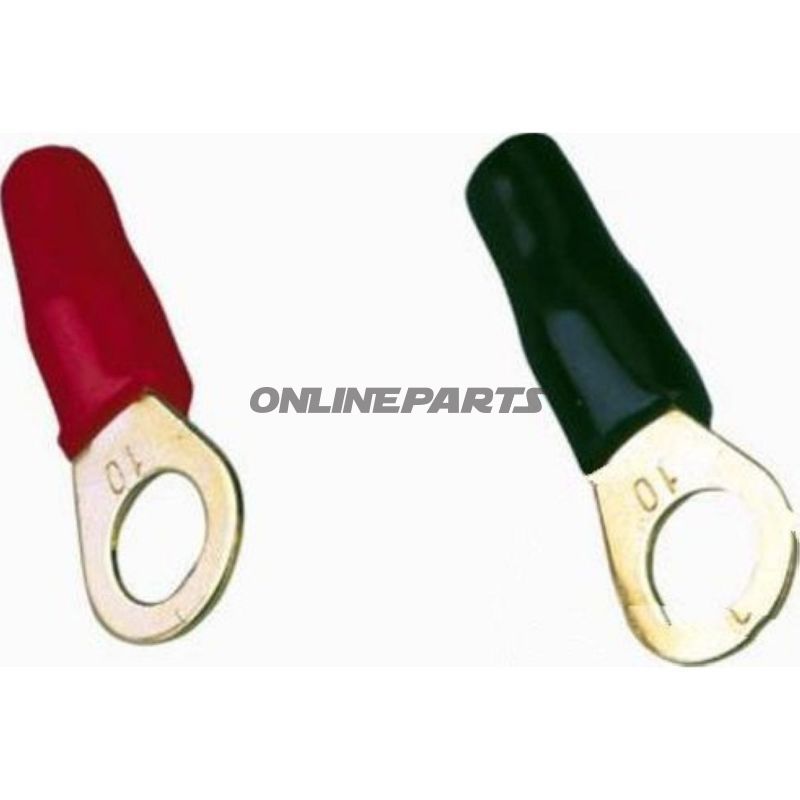

Dette sæt ringkontaktkrok fra ACV (MPN: 194.05.08, GTIN: 4026724712452) er beregnet til faste elektriske forbindelser, hvor kabelenden skal forbindes til en M8-skrueterminal. Sættet indeholder to delvist isolerede ringtunger — én rød og én sort — dimensioneret til kabler op til 50,0 mm² tværsnit.

Funktion og anvendelse

• Formål: Sikre en robust mekanisk og elektrisk forbindelse mellem ledere og skrue-/boltterminaler (M8), typisk på batteripoler, jordforbindelser eller kraftsamlinger i køretøjer og udstyr.
• Brugsområde: Egner sig til motorcykler, biler, bådmotorer og elektriske installationer, hvor plads og sikret skrueforbindelse er vigtig.
• Antal og farvekodning: Leveres som et sæt med 2 stk.: 1 rød (typisk plus/positiv markering) og 1 sort (typisk minus/negativ eller jord).

Materialer og konstruktion

• Ledertilkobling: Ringtungerne er udført til pressede kabelsko-forbindelser (krimp), ikke loddet. Det giver en stabil mekanisk og elektrisk overgang ved korrekt krimpning.
• Ringkroppen: Metalring med god ledningsevne (guldserie-udførelse angiver overfladebehandling/udseende fra producenten for korrosionsmodstand og kontaktkvalitet — ikke en belægning i massiv guld).
• Isolering: Delvist isolerede; isoleringsmaterialet beskytter mod kortslutning nær klemmen, men kræver korrekt krympning og plads ved tilslutning for fuld sikkerhed.
• Dimensioner: Øjehullets indvendige diameter er 8,4 mm (passer til M8 bolter/skrue), ringens ydre diameter ca. 18 mm. Beregnet til tværsnit op til 50,0 mm².

Tekniske egenskaber

ACV angiver følgende tekniske data: type ringconnector til M8, maks. tværsnit 50,0 mm², delvist isoleret, ingen loddesamlinger eller krympeskarne med varmehætte. Antal poler: 1.

Praktiske overvejelser ved montering

• For korrekt forbindelse anbefales passende krimpværktøj til 50 mm² kabelsko for at sikre lav overgangsmodstand og mekanisk hold.
• Kontroller at boltmøtrens flade og overflade er rene, og at isoleringen ikke hindrer fuld kontakt mellem ringfladen og metaloverfladen.
• Brug evt. korrosionsbeskyttelse på skrue-/bolt-ender i udsatte miljøer efter korrekt tilslutning.

Kompatibilitet og anvendelsesområder

• Passer til standard M8 bolte og skrue-terminaler.
• Velegnet til ledere op til 50,0 mm² — check kabeldimension og antal ledere før installation.
• Anvendelig i køretøjsinstallationer, marine miljøer (med korrosionsforholdsregler), industri- og serviceopgaver hvor robuste kabelsko kræves.

Produktidentifikation: ACV ringtunger, MPN 194.05.08, GTIN 4026724712452. Disse oplysninger er nyttige ved indkøb eller ved kontrol af reservedelskompatibilitet.

Tekniske specifikationer (uddrag):
