Ringtunga 4.0-6.0 M8 JMP Förpackning 5 stycken Alternativ: 1580900

Ringsko med varmefläkt, M8 – för ledare 4,0–6,0 mm²

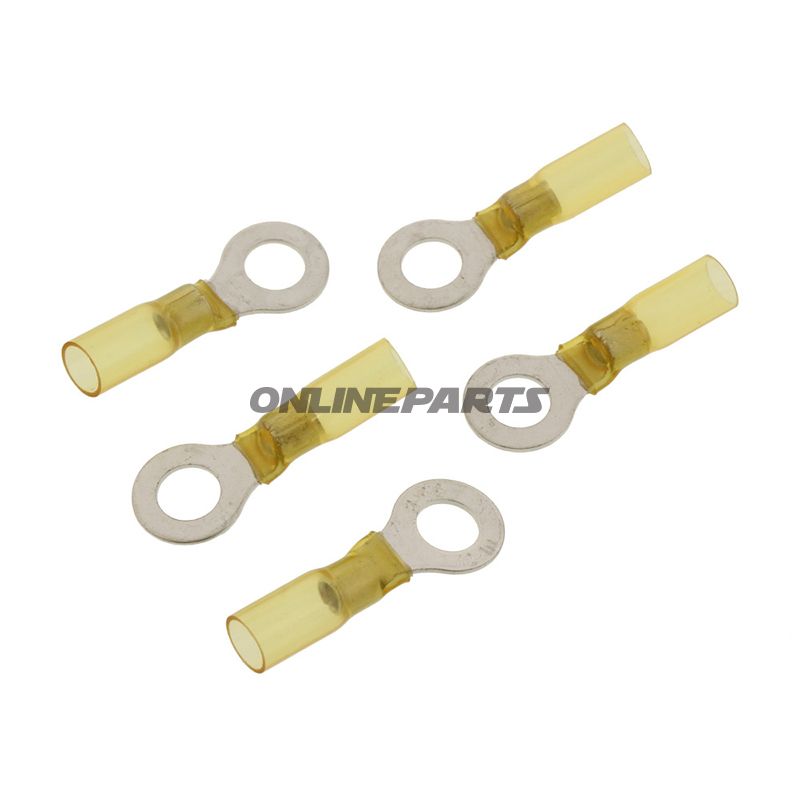

Produktet är en isolerad ringsko med värmfläkt från JMP (MPN: 158.05.44, GTIN: 4043981277449). Den är utformad för korrekt och pålitlig anslutning av enförandeledare med tvärsnitt mellan 4,0 och 6,0 mm² till en M8-skruvanslutning. Den gula färgkodningen gör snabb identifiering av tvärsnittet i verkstadssammanhang.

Funktion och användning

• Ringskon monteras på ledaränden och fixeras vid skru terminaler med M8-borrning (Ø 8,5 mm) för att säkerställa mekanisk och elektrisk anslutning.
• Den integrerade värmeförslutningsfunktionen förbättrar miljöskyddet genom att skapa en tät, isolerande samling runt ledare och kabelsats efter krympning.
• Lämplig för applikationer i motorcyklar, reservdelar och elektriska installationer där platsen är begränsad och en säker terminalanslutning är nödvändig.

Material och egenskaper

• Terminalen är utformad som ringsko—materialet är konstruerat för god elektrisk ledningsförmåga och korrosionsbeständighet (typiskt för tinnpläterade kopparlegeringar som används i denna typ av terminaler).
• Isoleringsrör med värmeförslutning säkerställer tätning mot fukt och ger god mekanisk avlastning vid kabelns utgång.
• Temperaturmotstånd angivet till -125 °C (observera att detta vanligtvis hänvisar till materialets låga temperaturbeständighet; se ev. tillverkarens data för maximal driftstemperatur och krympprofiler vid uppvärmning).
• Produkten är inte avsedd för lödning av förbindelsen (lodade anslutningar: nej); anslutning sker vid ihålig/krimpning och därefter krympning av värmeröret.

Tekniska data och kompatibilitet

• Typ: Ringsko
• Lämplig för skruv: M8
• Ledartvärsnitt: 4,0–6,0 mm²
• Håldiameter/Ø: 8,5 mm (för M8)
• Isolerad: Ja (värmeförslutet rör)
• Antal poler: 1
• Svetsade/lodade förbindelser: Nej

Praktiska överväganden för montören

• Förbered ledaränden korrekt: avisoler till lämplig längd för att säkerställa full infästning i kåpan före krympning.
• Använd rätt krimpverktyg för kabelskoens dimension för att uppnå låg övergångsmotstånd och säker mekanisk fästning.
• Värmebehandla krympområdet jämnt (använd lämplig värmepistol), tills krympröret tätar runt kärnan och isoleringen.
• Kontrollera efter krympning att det inte finns synliga sprickor och att kåpan ligger tätt runt kabeln.

Varumärke och identifiering

Detta produkt kommer från JMP (MPN 158.05.44). GTIN 4043981277449 kan användas vid beställnings- och lagerstyrning för entydig identifiering. Produktens beteckningar kan också hittas som "Ringtut 4.0-6.0 M8" eller "Ringsko 4.0-6.0 M8 JMP".

Om du behöver information om maximal kontinuerlig driftstemperatur, krympprofil eller materialspecifikationer (t.ex. beläggningstyp på ledardelen) kan dessa ofta hittas i JMP:s tekniska datablad eller genom fråga till leverantören.
