Ringtunga 4.0-6.0 M8 JMP Förpackning 5 stycken Alternativ: 1580842

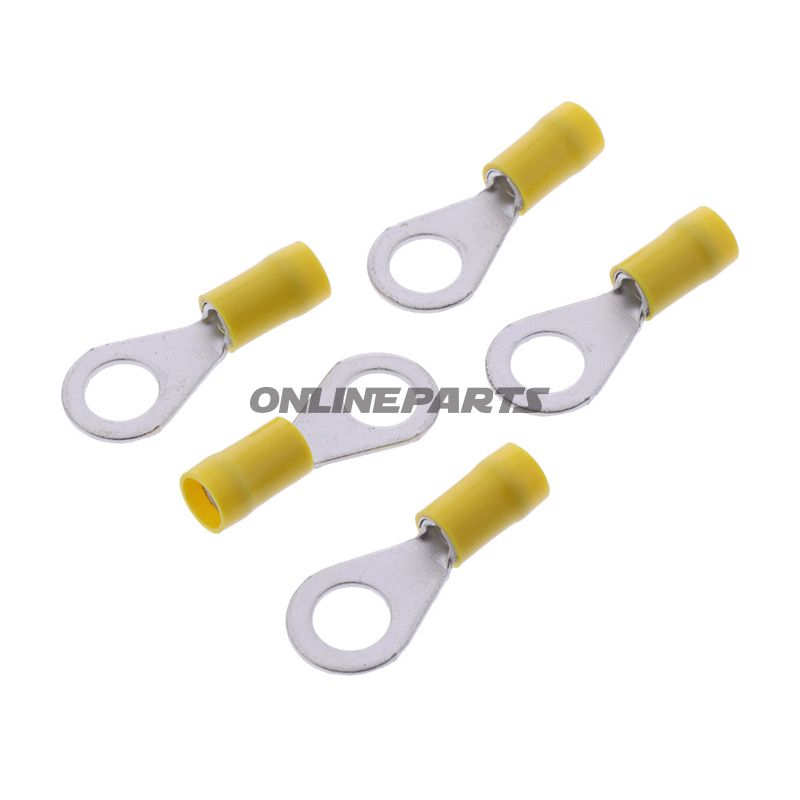

Ringkabelsko (ringen tung) isolerad till M8, ledningsarea 4,0–6,0 mm²

Produkt: isolerad ringkabelsko från JMP (MPN: 158.05.51, GTIN: 4043981277517). Denna ringkabelsko är avsedd för elektriska anslutningar där en säker och vibrationsbeständig skruv-/boltsanslutning till M8 önskas.

Funktion och användning

• Ringkabelsko används för att avsluta en enda ledare och skapa en mekaniskt fast och elektriskt pålitlig anslutning till en skruv eller stifts (M8).
• Den isolerade versionen minimerar risken för oavsiktlig kortslutning och skyddar mot beröring av den blottade ledaren i trånga installationsrum på motorcyklar eller i tillbehörsmontering.
• Lämpar sig för elektriska kretsar på motorcyklar, tillbehör, laddningsstationer och andra applikationer där en ringanslutning till M8 är praktisk.

Tekniska egenskaper

• Ledningsområde: 4,0–6,0 mm² (passar till de angivna tvärsnitten utan överdrivet spel).
• Borrhål/indre diameter vid ring: Ø 8,4 mm (för M8-bultar/stift).
• Poler: 1 (enkelledare per ringkabelsko).
• Isolering: ja — isoleringen är placerad så den täcker ledarens avisolerade del för att minska mekaniskt slitage och kortslutningsrisk.
• Lödning: ingen lödning nödvändig eller möjlig på produkten — anslutning görs mekaniskt med skruven/bulten.
• Temperaturbeständighet: angiven ned till -75 °C i tillverkarens tekniska data (märkt för användning i kalla miljöer; utvärdera övriga installationsdelar vid låga temperaturer).

Materialval och egenskaper

• Kontaktmaterialet är typiskt en metalllegering lämpad för elektriska anslutningar (tillverkaren anger ringkabelsko-typen). Metallvalet ger god elektrisk ledningsförmåga och mekanisk styrka vid klamring runt ledaren.
• Isolationsmaterialet är ett plast- eller polymermaterial valt för elektrisk isolering och mekanisk skydd; färgen är gul, vilket kan hjälpa vid identifiering av ledningsstorlek i installationssammanhang.
• Designen är enkel och industriell — ingen värme-skrumpningsfunktion är inbyggd, och korrekt krympning eller pressning av ledaren krävs för att säkerställa långvarig anslutning. Använd en lämplig press- eller krymp-tång för korrekt montering.

Kompatibilitet och montering

• Passar till bultar/stud med M8-gänga och till ledare i området 4,0–6,0 mm². Kontrollera att bulthuvets och isoleringsomgivningarnas dimensioner i din installation överensstämmer med ringens yttre mått.
• Montering: avisoler ledningen korrekt, sätt in ledaren i kapsen och använd rätt krimpverktyg för att säkerställa mekanisk och elektrisk anslutning. Fäst därefter ringkabelsko över M8-bulten och dra till lämplig moment i enlighet med applikationens krav.
• Produkten är avsedd för en enda ledare per ringkabelsko — undvik att slå samman flera ledare i en ring utan att verifiera kontaktyta och mekanisk säkerhet.

Praktiska anmärkningar

• MPN (158.05.51) och GTIN (4043981277517) identifierar denna specifika JMP-ringkabelsko; använd dessa nummer vid utbyte eller sökning efter motsvarande reservdelar.
• Färgen gul indikerar vanligtvis ett givet ledningsområde och underlättar snabb visuell kontroll vid underhåll.
• Kontrollera alltid elektriska anslutningars åtdragningsmoment och korrosionsskydd i fuktiga områden; överväg ytterligare korrosionsskydd eller skyddande täckning där det behövs.

Tekniska data (kort)

• Typ: ringkabelsko
• Passar till: M8
• Ledningsområde: 4,0–6,0 mm²
• Borrhåls/indre ringdiameter: Ø 8,4 mm
• Isolerad: ja
• Lödning: nej
• Temperaturbeständighet: ned till -75 °C

Brand: JMP — produkten är angiven och märkt av JMP under MPN 158.05.51 (GTIN: 4043981277517).
