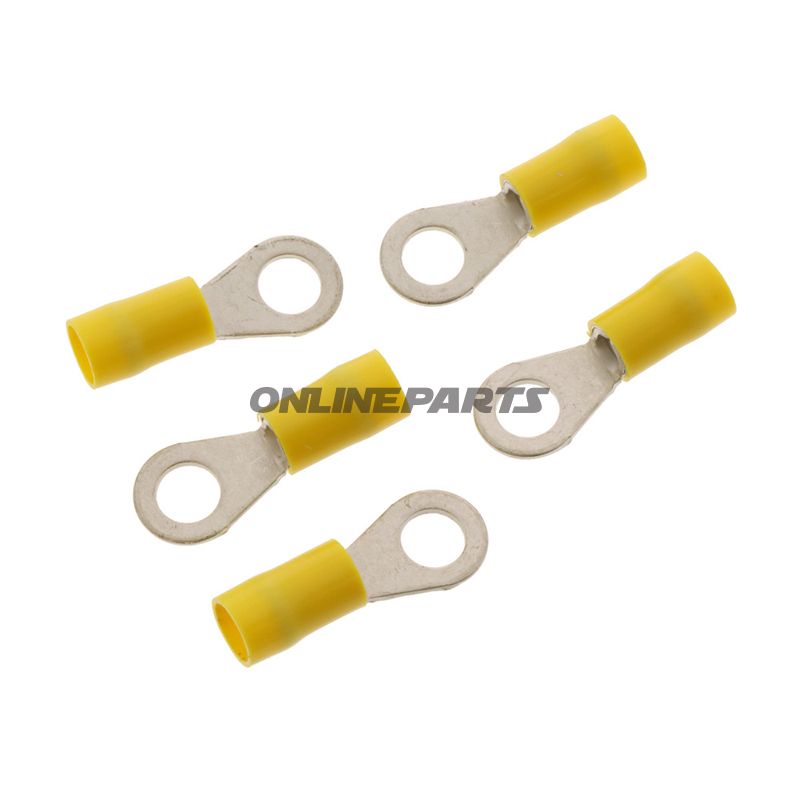

Ringtunga 4.0-6.0 M6 JMP Förpackning 5 stycken Alternativ: 1580860

Ringkabelsko, isolerad M6 till kabeltvärsnitt 4,0–6,0 mm² (JMP)

Produkt: JMP ringkabelsko, universell ringtunga till M6 bultförbindelse. Denna produkt levereras som en förpackning på 5 st. Identifiering: GTIN 4043981277500, MPN 158.05.50, tillverkare: JMP.

Denna isolerade ringkabelsko är avsedd för elektriska förbindelser, där en kabelögg ska monteras fast på en skruv eller bult med M6-gängstorlek. Den primära funktionen är att skapa en mekanisk och elektrisk förbindelse mellan en flerledare- eller enkelledare och en chassi- eller strömförande punktbelastning, samtidigt som ledarens avisolerade ände ligger skyddad under den isolerande kapseln.

• Användningsområde: Kabeltvärsnitt från 4,0 mm² upp till 6,0 mm²; lämplig för standard M6-genomföringar och skruvförbindelser på motorcyklar, styrpaneler, batteriförbindelser och annat elektriskt tillbehör.
• Borr-/ögondiameter: Ø 6,4 mm, anpassat för M6-bultar.
• Poler: 1-polig ringkabelsko, lämplig där enkelledning eller enkelt kontaktpunkt krävs.
• Isolation: Ja — ringkabelsko levereras med ett gult isoleringsskaft som skyddar mot kortslutning och minimerar korrosion vid den blottade ledarövergången.
• Svetsning/lödning: Det finns ingen avloddning eller inbyggd lödfunktion; förbindelsen görs vid korrekt krympning eller mekaniskt monterad förbindelse.
• Temperaturmotstånd: Uppges ned till -75 °C, vilket indikerar användning i kalla miljöer; vid höga temperaturpåverkan bör installationsmetod och temperaturgränser i det konkreta anläggningen bedömas.

Materialval och egenskaper

ringen är utförd i ett metalliskt material (typ tinnbelagt koppar eller motsvarande elektriskt ledande material hos JMP) för att säkerställa låg kontaktresistans och god mekanisk hållbarhet. Den isolerande kroppen är tillverkad i ett plastmaterial lämpat för elektriska tillämpningar — färgen är gul, som ofta anger kabeltvärsnitt eller fas i installationspraxis. Materialvalet syftar till att kombinera elektrisk ledningsförmåga, korrosionsskydd och isolationssäkerhet utan onödiga påståenden om överlägsen hållbarhet.

Tekniska data (översikt)

• Typ: Ringkabelsko
• Lämplig för: M6
• Kabeltvärsnitt: 4,0–6,0 mm²
• Borr-/ögondiameter: 6,4 mm
• Isolerad: Ja (gul kapsel)
• Svetsad/loddad förbindelse: Nej
• Värmekrympslang: Nej
• Antal poler: 1
• Temperaturmotstånd: ned till -75 °C

MPN 158.05.50 från JMP (GTIN 4043981277500) är ett standardiserat tillbehör som passar till många motorcykel- och bilinstallationer. Vid montering rekommenderas korrekt avisolering, krympning med rätt dimensionerad crimptång och kontroll av mekanisk fastsättning på M6-bulten. Kontrollera alltid platsförhållanden och skruvförankring för att säkerställa korrekt kontaktyta och undvika spel, som kan leda till värmeutveckling.

Obs: Uppgifterna ovan bygger på tillverkarens tekniska data. Om produkten ska användas i särskilda miljöer (hög vibration, kemisk påverkan eller höga temperaturer) bör installationen bedömas i förhållande till de konkreta förhållandena och eventuella kompletterande skyddsåtgärder.
