Ringtunga 4.0-6.0 M6 JMP Förpackning 5 stycken

Ringkabelsko med värmekrympe, M10, för 0,5–1,5 mm² ledare

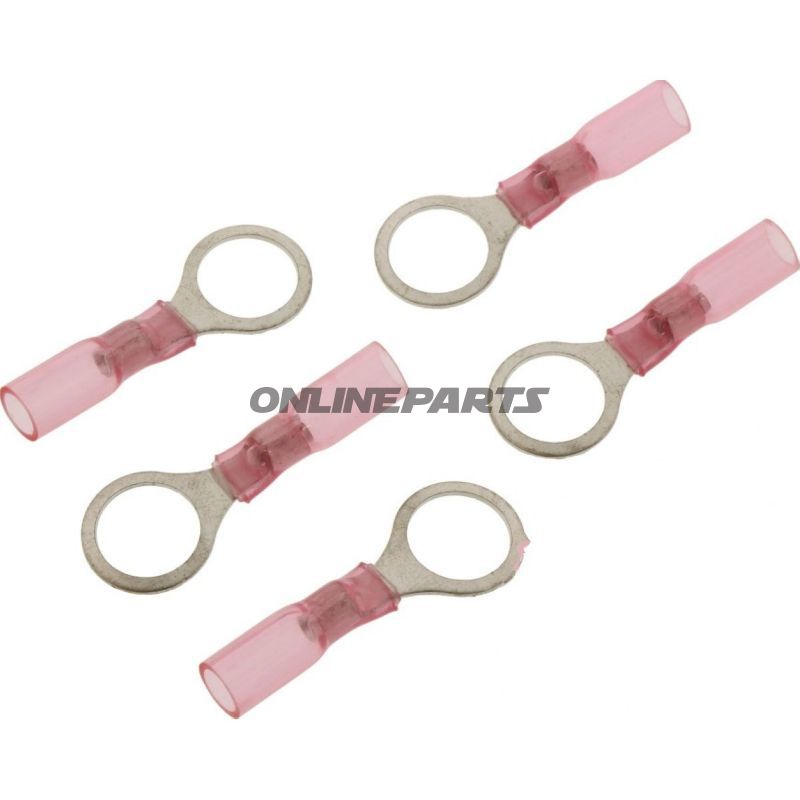

Produkt: ringkabelsko med värmekrympe från JMP (MPN: 158.05.14, GTIN: 4043981277142). Denna typ av ringkabelsko är utformad för elektriska förbindelser där solida bultförbindelser (M10) och en tätt försluten förbindelse krävs. Färg: röd.

Funktion

Ringkabelskoen säkerställer en mekanisk och elektrisk säker förbindelse mellan en ledare (0,5–1,5 mm²) och en M10-skruv eller -bult. Den isolerade halsen med inbyggt värmekrympskum tätar omkring ledaren när krymp-röret upphettas, vilket minimerar inträngning av fukt och smuts och reducerar risken för korrosion på skruvassan.

Material och uppbyggnad

• Kontakt/krage: Metallring utformad för M10-genomföring, lämplig för fastspänning med mutter eller skruv. Materialet ger god elektrisk ledningsförmåga och mekanisk styrka.
• Isolering/värmekrympe: Krympbar sleeve i termoplastiskt material med limföring, som vid uppvärmning drar ihop sig och bildar en tät försegling omkring ledare och kabelskal. Limmet smälter och förseglar övergången mellan ledare och isolering.
• Ytbehandling: Metallringen har vanligtvis ytbehandling för att begränsa oxidation och säkerställa låg övergångsresistans över tid.

Tekniska egenskaper

• Passar för ledararea: 0,5–1,5 mm²
• Borrning (genomföringsdiameter): Ø 10,5 mm — utformad för M10-fästen
• Isolerad: ja
• Värmekrympe: ja, med limföring
• Antal poler: 1
• Temperaturbeständighet: uppgiven till −125 °C (anges som motstånd vid låga temperaturer)
• Svetsade lödförbindelser: inte tillämpade (ingen lödning i produkten)

Användning och kompatibilitet

Lämplig för elektriska förbindelser i fordon, motorcyklar, styrsystem och applikationer där M10-fäste används. Passar kablar och ledare i området 0,5–1,5 mm². Värmekrympens försegling gör produkten särskilt användbar i miljöer med fukt eller vibration där mekanisk belastning kombineras med krav på tättning mot inträngning.

Praktiska överväganden för mekaniker

• För korrekt tätning ska krympröret uppvärmas jämnt med till exempel en värmepistol tills limmet smälter och krymper helt omkring ledaren.
• Se till att avisolera ledaren till korrekt längd så att ledaren går in i metallröret innan krympningsprocessen påbörjas.
• Kontrollera skruv-/bultförbindelsens planhet och material för att säkerställa god elektrisk kontakt och undvika överdrag, vilket kan deformera ringen.

Produktopgifter: varumärke JMP, MPN 158.05.14, GTIN 4043981277142. Denna beskrivning täcker funktion, materialval och typiska användningsområden; se tekniska ritningar eller tillverkarens data för toleranser och certifieringar vid specifika installationskrav.
