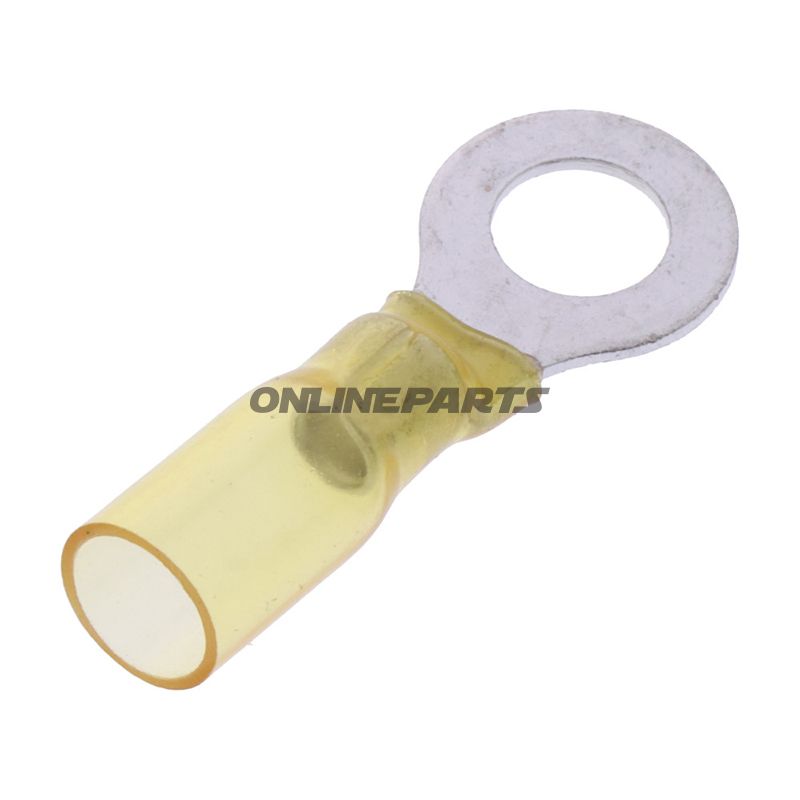

Varmhärdande ringskruvstift (Ringtunga) M8 för kabel 4,0–6,0 mm²

Produkt: JMP varmfördröjningsringskabelsko, artikelnummer MPN 158.09.00, GTIN 4043981350449. Märket JMP anges av tillverkaren och omfattar en serie isolerade ringskonslösningar för M8-fäste.

Denna ringskabelsko är avsedd att skapa en elektriskt och mekaniskt säker anslutning till skru-terminaler med M8-bult. Produkten är utförd med en varmfördröjningsisolering som efter uppvärmning smyger tätt runt kabelns yttre isolering och förbättrar inträngningsskydd och mekanisk fasthållning. Hålet i ringen har en externt borrad diameter på cirka 8,5 mm, vilket motsvarar montering på M8-terminaler.

• Funktion: Skapar en pålitlig ringanslutning till M8-terminaler, reducerar risken för lösa ledare och förbättrar elektrisk kontaktyta genom kompression av ledareändan.
• Kabelarea: Lämplig för ledare från 4,0 mm² upp till 6,0 mm².
• Isolering: Levereras med integrerad varmförshrövningsslang (heat-shrink) som vid uppvärmning krymper runt kabeln för att öka mekaniskt skydd och ge en tätt slutning mot fukt och smuts.
• Temperaturområde: Angiven temperaturbeständighet ned till −125 °C (leverantörens uppgift). Detta tal anger materialets förmåga att motstå låga temperaturer; vid val för högtemperaturmiljöer bör installationsvillkor och kabeltyp verifieras.
• Konstruktionsdetaljer: Typ: ringkabelsko med 1 pol. Förbindelsen är inte lödd; montering utförs genom crimpning i lämpligt krimpverktyg och därefter uppvärmning av krympkomponenten.

Materialval och egenskaper

Ringen är tillverkad i ledande metall (vanligtvis tinnbelagd koppar eller liknande legering inom denna produktkategori) för att säkerställa låg resistans och god korrosionsskydd. Den varmförshrövningskapselen består av en polymer som är formulerad för krympning vid kontrollerad uppvärmning och för att ge mekaniskt stöd och tätning. Materialen är valda för att ge en balanserad kombination av elektrisk ledningsförmåga, korrosionsbeständighet och hållbarhet under normala fordons- och verkstadsförhållanden.

Montering och användning

• Skär av kabelisoleringen till lämplig längd, sätt in den avisolera ledaren i kabelskoens skaft och crimp med korrekt dimensionerat krimpverktyg för 4,0–6,0 mm².
• Placera ringen över M8-bulten/terminalen och dra åt enligt specificerat moment för komponenten/maskinen.
• Efter crimpningen uppvärms den varmförshrövningskapseln med värmepistol tills den krymper på plats och bildar en tät försegling.

Kompatibilitet och användningsområden

Lämplig för elektriska installationer på motorcyklar, ATV, små maskiner och på platser där en M8-ringförbindelse och en skyddande krymphylsa önskas. Målgruppen är tekniker och mekaniker som hanterar kabelanslutningar i fordon och maskiner.

Tekniska data (översikt)

• Typ: Ringkabelsko (ringkabelkontakt)
• Passar till: M8
• Kabelarea: 4,0–6,0 mm²
• Hålstorlek/Ø: ca. 8,5 mm (för M8)
• Antal poler: 1
• Isolerad: Ja (varmförshröjd)
• Kan lödas: Nej
• Temperaturbeständighet: uppges till −125 °C

Observera: Produktdata härrör från tillverkarens uppgifter för JMP-artikeln MPN 158.09.00 (GTIN 4043981350449). Vid specifika krav på materialutformning, korrosionsbeständighet eller godkännanden rekommenderas kontroll av tillverkarens datablad eller provmätningar i den konkreta installationsmiljön.
