Ringtunga 4.0-6.0 M5 JMP Förpackning 5 stycken

JMP isolerade ringstiftjärn M3 för 1,5–2,5 mm² ledare

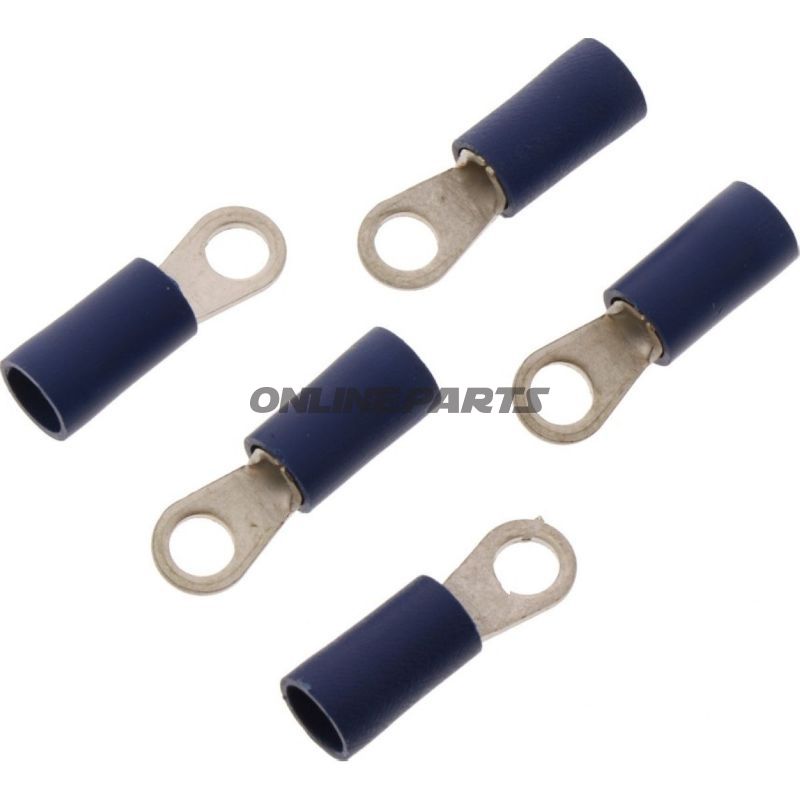

Produkt: JMP ringkabelsko, modell 158.05.04 (GTIN 4043981277043). Denna ringkabelsko är avsedd för montering på enkelledare med tvärsnitt från 1,5 till 2,5 mm² och passar för skruv-/bultstorlek M3. Färgen på isoleringen är blå.

Funktion och användning

• Ringkabelsko skapar en pålitlig elektrisk och mekanisk anslutning mellan en enskild ledare och en punkt med M3-skruv eller bult, typiskt vid chassit-/ komponentanslutning på motorcyklar eller i elektriska system.
• Isolerande krage skyddar den blottade ledaren mot kortslutning och mekanisk påverkan nära anslutningspunkten, vilket är viktigt i fordonsmiljöer med vibration och tät montering.
• Lämplig för användning vid vanliga anslutningsuppgifter såsom batterianslutningar till små belastningar, jordningsförbindelser eller säkringsblock där en M3-fäste används.

Material och konstruktion

• Ledande del: Metallterminal designad för press-/krimpförbindelse (inte lödning). Materialet valdes för elektrisk ledningsförmåga och korrosionsbeständighet under normala driftsförhållanden.
• Isolering: Plastkrage i blå färg, anpassat till isolerade kabelsko-krav för att minska risken för kortslutning och för att ge viss mekanisk avlastning vid kabelinmatning.
• Håldiameter: Ø 3,7 mm, vilket motsvarar montering på M3-skruvar/boltar med lämplig underläggsskiva. Dimensionerna är standardiserade för säker fastspänning.

Tekniska egenskaper

• Modellbeteckning/benämning: JMP 158.05.04 (MPN 158.05.04).
• GTIN: 4043981277043.
• Passande ledararea: 1,5–2,5 mm².
• Typ: Ringkabelsko för 1 pol.
• Passar till: M3 montering.
• Isolerad: Ja.
• Lödning: Inte avsedd för lödning vid förbindelsen.
• Värmekrymning: Ingen integrerad värmekrymning.
• Temperaturbeständighet: Angiven till -75°C (visar motstånd mot låga temperaturer; se tillverkarens detaljer för maximal drift- och kortvarig temperaturgräns vid uppvärmning).

Kompatibilitet och användningsanmärkningar

• Välj ringkabelsko i rätt tvärsnitt för att säkerställa tillfredsställande krimpkontakt. Fel dimension kan ge dålig kontakt och ökad värmeutveckling.
• Använd lämpligt krimverktyg för säker elektrisk förbindelse; mekaniska klämmor eller oavsiktlig kraft kan skada terminalen eller isoleringen.
• Kontrollera skruv- eller bultanslutningens material och moment, använd eventuellt bricka för att fördela tryck och undvika skärning i terminalen vid åtdragning.

Praktiska fördelar

• Standardiserat hålcentrum och dimensioner för enkel integration i befintliga M3-monteringpunkter.
• Isolerad krage minskar risken för oönskad elektrisk kontakt i tätpaketerade installationer.
• Lämplig för service- och reparationsarbete på motorcyklar, små fordon och elektriska installationer där M3-fäste används.

Varumärket JMP anges som tillverkarens märke, och artikel- eller MPN-numret 158.05.04 samt GTIN 4043981277043 kan användas vid återbeställning eller identifiering i reservdelskataloger.
