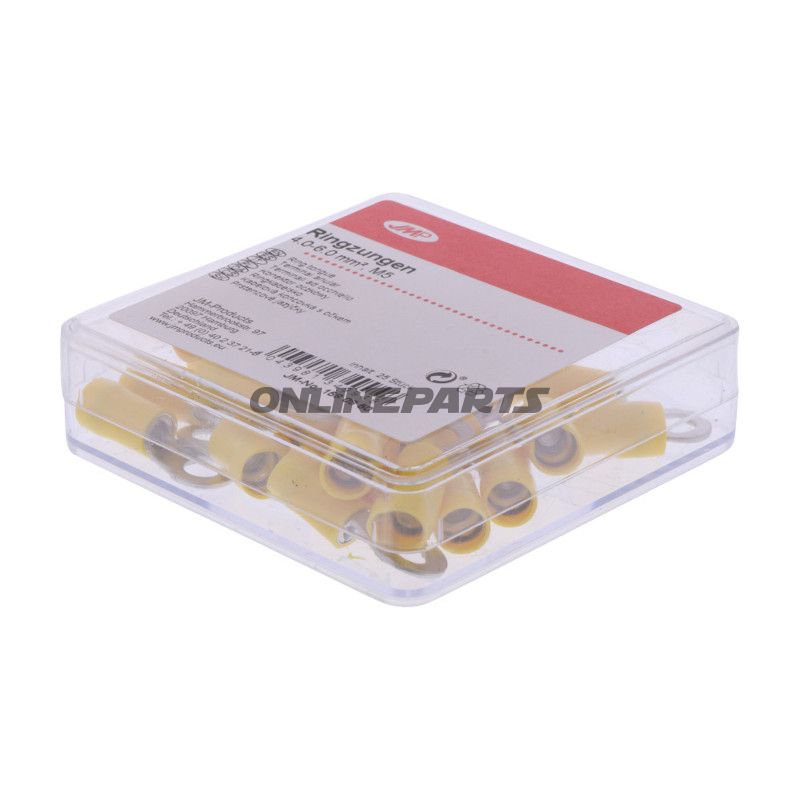

Ringtunga 4.0-6.0 M5 JMP Förpackning 25 stycken Alternativ: 1580549

Ringkabelsko (isolert) til M5 skruer – for kabeltværsnit 4,0–6,0 mm²

Produkt: JMP ringkabelsko, GTIN 4043981349948, producentens varenummer (MPN) 158.08.50.

Denne isolerede ringkabelsko fra JMP er beregnet til faste elektriske forbindelser til M5-forbindelser, hvor ledningernes tværsnit ligger mellem 4,0 og 6,0 mm². Den gulfarvede isolering giver visuel identifikation af størrelseskategori og beskytter mod kortslutninger ved at dække den blottede lederflade omkring klemmepunktet.

Funktion og anvendelse

• Skaber en mekanisk og elektrisk forbindelse mellem ledning og skrue/bolt med M5-gennemføring.
• Ringformen sikrer et sikkert kontaktpunkt omkring boltens skaft, hvilket mindsker risiko for løse forbindelser i vibrationseksponerede miljøer.
• Velegnet til både bil-, motorcykel- og generelle elektriske kredsløb, hvor en pålidelig skrueforbindelse er nødvendig.

Materiale og konstruktion

• Ledningsende: Metalring (kabelskoens føringsdel) fremstillet for elektrisk ledningsevne og mekanisk styrke. Materialet er designet til at modstå mekanisk belastning ved fastspænding på M5-bolt.
• Isolering: Gul plast/isoleringskappe omkring skaftet for elektrisk isolation og farvekodning. Isoleringen beskytter mod utilsigtet kontakt og giver modstand mod slid i normalklima; der er ingen varmehætte.
• Temperaturområde: Angivet nedre temperaturgrænse -75 °C (opgivet som temperaturbestandighed); vurderes egnet til almindelige driftsforhold inden for køretøjs- og installationsmiljøer, men ikke til høje temperaturapplikationer uden yderligere vurdering.

Tekniske data (øvrige detaljer)

• Til kabeltværsnit: 4,0–6,0 mm².
• Borehul/Ø: cirka 5,3 mm for M5-bolte.
• Antal poler: 1.
• Svejsede/soderede tilslutninger: Nej — designet til krimpning.
• Varmehætte/heat shrink: Nej.

Kompatibilitet og monteringsbemærkninger

• Passer til standard M5-bolte og -skruer; kolla boltdiameter og pladsforhold for at sikre korrekt montering og tilstrækkelig ringdækning.
• Monteres typisk ved mekanisk afisolering af leder, indsættelse i metalenden og krimpning med egnet værktøj. Brug en passende krimptang for ensartet elektrisk kontakt og mekanisk hold.
• Ikke beregnet til at blive varmesammentrukket eller loddet; ved krav om varmebestandighed eller forsegling bør andre produkter vælges.

Bemærkninger fra producenten

Produktet markedsføres af JMP under varenummer 158.08.50 og identificeres globalt via GTIN 4043981349948. Produktbetegnelsen angiver ringkabelskoens dimensioner (4,0–6,0 mm²) og montagehul til M5.

Anbefaling: For sikre forbindelser anvendes korrekt krimpeteknik og kontrol af elektrisk kontakt efter montering. Ved anvendelse i miljøer med høj varme, korrosion eller vibration anbefales vurdering af alternative terminaler eller supplerende beskyttelse.
