Ringtunga 4.0-6.0 M12 JMP Förpackning 5 stycken

Ringkabelsko (isolering) M12 till ledararea 4,0–6,0 mm² — JMP

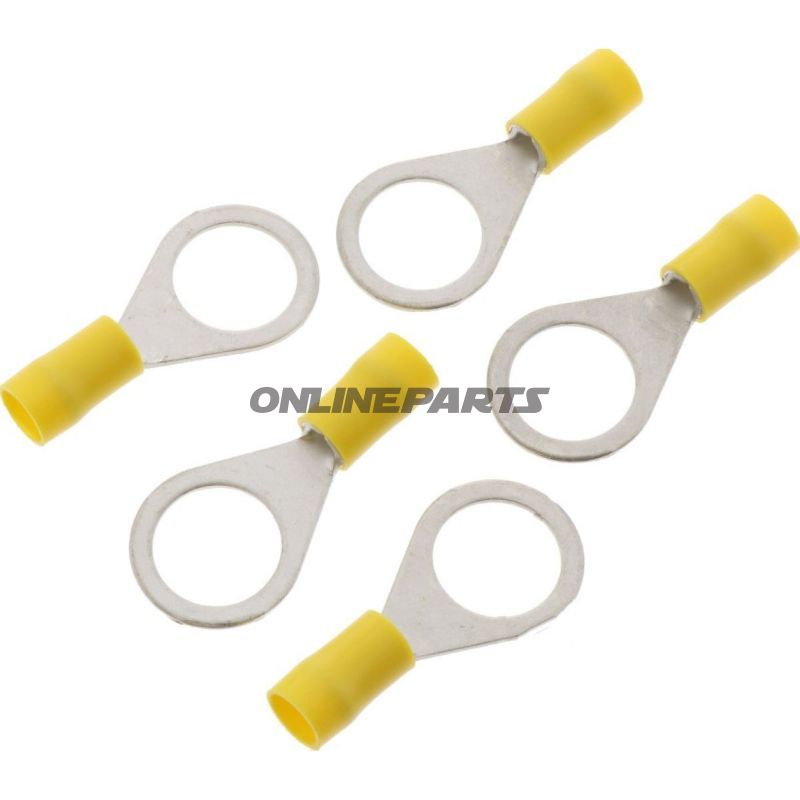

Produktöversikt: Denna ringkabelsko från JMP (MPN 158.05.47, GTIN 4043981277470) är en isolerad anslutningselement avsedd för fastsättning vid skruv- eller bultförbindelser med M12-borrning. Den är utformad för ledare med area mellan 4,0 och 6,0 mm² och levereras i gul isoleringsfärg.

Funktion och användning:

• Ringkabelskoen säkerställer en mekanisk och elektriskt pålitlig anslutning genom att omvandla slutet av en avisolerad ledare till en ringformad terminal som kan fästas under en mutter eller skruv (passar till M12).
• Lämplig för fasta anslutningar i jordförbindelser, massstift, batteriterminaler och fasta elektriska sammanfogningar i fordon och maskiner där M12-bult används.
• Isoleringen minskar risken för kortslutning och skyddar mot ofrivillig kontakt i trånga monteringsförhållanden.

Material och egenskaper:

• Leadande del: Metalllegering (vanligt kobberbaserad) med god elektrisk ledningsförmåga och tillräcklig mekanisk styrka för skruvförband. (Produktdata anger inte exakt legering; JMP är känt för standard kopparbaserade terminaler med tinnbeläggning.)
• Isolering: Plastmaterial i gul färg, formad runt den icke-ledande delen för att förebygga oavsiktlig beröring och kortslutning. Isoleringen är avsedd för normal driftstemperaturer och ger säker montering vid upprepade vibrationsexponeringar.
• Temperaturbeständighet: Angivet till −75 °C (observera: datasatsen anger endast en enda värde; bedöm alltid det samlade tillämpningsområdet för varma- och rörelsemönster).
• Monteringshål: Ø13,0 mm borrdiameter, dimensionerad för M12-fäste med lämplig klarning för bult och mutter.

Tekniska detaljer (sammanfattade):

• Typ: Ringkabelsko
• Passar till: M12
• Ledararea: 4,0–6,0 mm²
• Isolerad: Ja
• Antal poler: 1
• Lödning: Inte avsedd för lödning
• Värmefibrersamling/Heat shrink: Ingen
• Monteringshål (borrning): Ø 13,0 mm

Kompatibilitet och monteringsanvisning:

• Räkna korrekt ledardimension (4,0–6,0 mm²) och avlägsna isoleringen föreInsättning. Se till att använda lämplig kabelskotång eller pressesverktyg för att uppnå full mekanisk kontakt mellan ledare och terminal.
• Använd M12-bult/mutter med passande moment; överdrag kan skada ringens metall eller isolering, underdrag kan ge dålig elektrisk kontakt.
• Inte avsedd att lödas; om lödning används, se till att isoleringen inte utsätts för värmeskada.

Kvalitet och identifikation: Produkten är från JMP och identifieras med artikelnummer MPN 158.05.47 och GTIN 4043981277470. Dessa koder kan användas för entydig inköpsökning och lagerstyrning.

Rekommendationer för professionella användare: Kontrollera korrosionsskydd vid användning i utsatta miljöer — överväg ytterligare tätning eller användning av korrosionsbeständiga bultar i salt- eller fuktiga omgivningar. Bekräfta att driftstemperaturer och vibrationsnivåer i fordonet eller installationen ligger inom den praktiska gränsen för både metall och plastisolering.
