Ringtunga 35.0 M8 1 röd / 1 svart guld

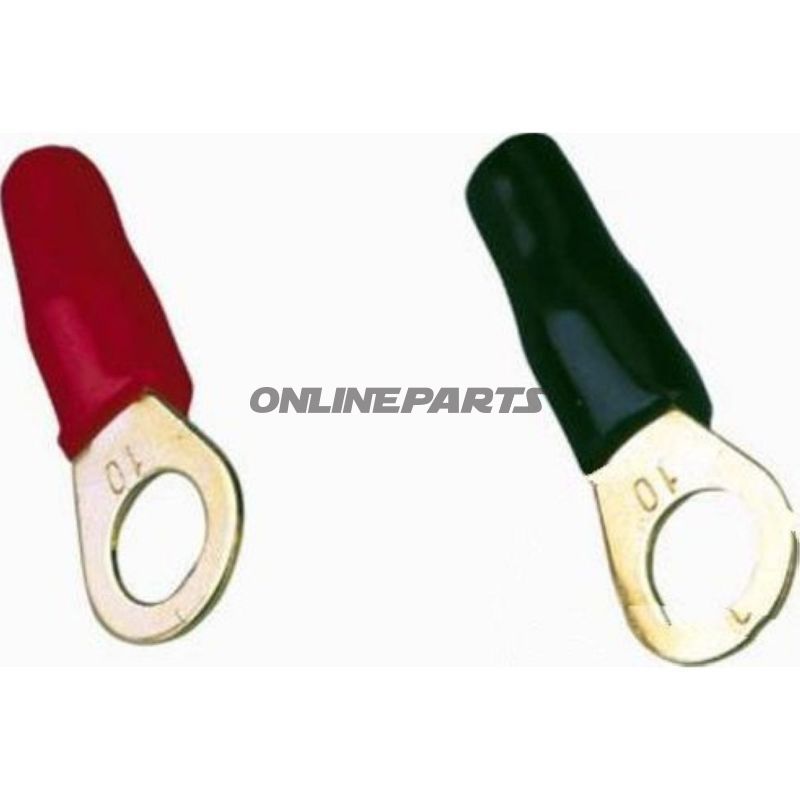

Ringkabelsko (ringtunge) 35,0 mm² till M8 - röd och svart, guldbelagt (ACV)

Produktöversikt: Detta set från ACV (MPN: 194.05.04, GTIN: 4026724712391) innehåller två delvis isolerade ringkabelskor för kablar upp till 35,0 mm², designade för fastsättning på M8-stift eller skruv. Den ena är röd och den andra svart, båda med guldbelagt kontaktyta i serien kallad "Gold".

Funktion: Ringkabelsko används för lågomspännings, mekanisk säker anslutning mellan kabel och skruv-/stiftsanslutning. Den delvisa isoleringen skyddar mot oavsiktlig beröring och kortslutning nära anslutningen, medan ringformen säkerställer att skruven kan hålla kabeln fast utan att störa kontaktområdet.

• Typ: Ringkontakt (ringkabelsko), 1-polig.
• Passar till: M8-fäste (Ø 8,4 mm genomgående hål).
• Tvärsnitt: Max. 35,0 mm².
• Dimensioner: Yttre diameter D ≈ 15,7 mm; Ø för skruvhål ≈ 8,4 mm.
• Utförande: Delvis isolerad, guldbelagd kontaktyta (Gold-serie) för förbättrad korrosionsbeständighet och ledningsförmåga jämfört med blankbelagda ytor.
• Loddning: Inte lodad.
• Värmekrymper: Ingen.

Material och egenskaper: Kontaktytan är guldbelagd för att minska kontaktmotstånd och förbättra korrosionsbeständighet i miljöer där kontaktbeläggning har betydelse. Bärande del är vanligtvis utförd i kopparlegering eller motsvarande material för optimal elektrisk ledningsförmåga och mekanisk styrka; isolationsdelen är tillverkad av isolerande plast, dimensionerad för att skydda kärnan vid monteringspunkten utan att hindra korrekt pressning. Den delvisa isoleringen gör det enklare att mata in kabeln i press- eller crimpverktyg utan att skära av isoleringen först.

Kompatibilitet och användning: Lämplig för elektriska installationer på motorcyklar, batteri- och generatoranslutningar, jordförbindelser och andra applikationer där ett enkelt ledningspar ska fästas till en M8-stift. Passar kabelskal från små multifilamentledningar upp till 35,0 mm²—se till att använda korrekt crimp-verktyg eller pressverktyg för att uppnå låg kontaktmotstånd och långvarig förankring.

Monteringstips: Förkorta kabeln till passlängd, avlägsna endast nödvändig isolering, sätt ledaren helt in i röret och använd ett tryckt crimppverktyg för kabelsko av denna storlek. Kontrollera att isolationen inte kläms under monteringen och att skruven dras åt enligt rekommenderat moment för att undvika mekanisk rörelse och ökat kontaktmotstånd.

Leveransinfo: Setet levereras som två delar i färgerna röd och svart (en av varje). GTIN 4026724712391 och MPN 194.05.04 identifierar produkten i ACV:s sortiment.

Säkerhet och underhåll: Vid upprepad av- och påmontering bör kontaktytan inspekteras för oxidation och mekaniskt slitage. Guldbeläggningen motverkar oxidering, men skador på beläggningen kan öka motståndet. Använd korrekta verktyg och följ relevanta elektriska säkerhetsprocedurer vid arbete på fordonets elsystem.
