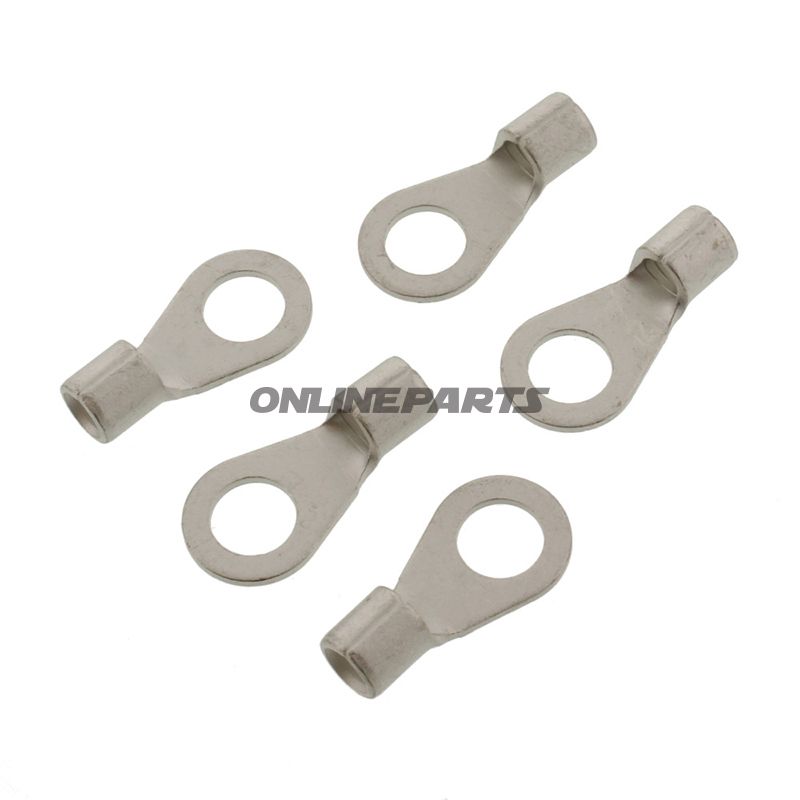

Ringkabelsko (o-isolerad) JMP M6 till 4,0–6,0 mm² – för fastsättning med M6-bult

Produktbeskrivning: Denna oisolerade ringkabelsko från JMP (MPN: 158.06.11, GTIN: 4043981278118) är utformad för elektriska anslutningar där en mekanisk bult-fäste används. Ringkabelsko är lämplig för ledningsarea från 4,0 till 6,0 mm² och har ett borrinnehåll Ø 6,5 mm i överensstämmelse med DIN 46234. Den är avsedd för enpolig anslutning utan lödning eller ytterligare isoleringsset.

Funktion och användning:

• Skapar en säker mekanisk och elektrisk anslutning mellan kabel och chassipunkt, säkring eller terminalblock, där fastsättning sker med en M6-bult.
• Lämplig för installationer på motorcyklar, fordon och maskiner där kompakta och robusta kabelanslutningar krävs.
• Oisolerad utförande gör den kompatibel med sammanfogningar där värmeavledning eller jordförbindelse via metallkontakt är nödvändig.

Material och egenskaper:

• Oisolerad ringkabelsko—vanligtvis tillverkad i tinnbelagt koppar eller liknande kopparlegering för att säkerställa god elektrisk ledningsförmåga och korrosionsmotstånd vid kontaktytor. Den specifika legeringen säkerställer både formbarhet vid krimpning och stabil kontaktmotstånd.
• Designad för crimp-anslutning (inte lödad). Det finns ingen integrerad isolering eller krympflex på denna variant.
• Borrhål Ø 6,5 mm motsvarar skruv/bult M6 montagekrav, vilket ger korrekt passform och tryckfördelning vid åtdragning.

Tekniska data (översikt):

Kompatibilitet och monteringsanvisning:

• Passar till kablar med tvärsnitt mellan 4,0 och 6,0 mm². Vid osäkerhet om kabeltyp bör ledarens diameter och antal ledare kontrolleras så att crimpverktyg och profil matchar korrekt.
• Monteras med lämplig crimp-föreskrift för aktuell kabel-tvärsnitt; felaktig crimpning kan öka kontaktmotstånd och felaktig funktionen.
• Eftersom produkten är oisolerad rekommenderas att överväga efterföljande skydd mot kortslutning eller mekaniskt slitage (t.ex. krympeflex eller kabelstrumpa) i applikationer där ringkabelsko kan komma i kontakt med andra ledande delar.

Kort om tillverkare och identifikation: Tillverkaren JMP levererar denna ringkabelsko under artikelnumret 158.06.11. GTIN 4043981278118 kan användas för entydig identifikation i varuregistret och vid ombeställning.

Kvalitets- och tillämpningsöverväganden: Överensstämmelse med DIN 46234 säkerställer dimensionell kompatibilitet med normerade bult- och terminalstorlekar. Val av rätt crimp-verktyg och kontroll av mekanisk hållfasthet efter montering är avgörande för hållbar elektrisk anslutning i vibration- och utomhusapplikationer.
