Ringtunga 25,0 M6 JMP Förpackning 5 stycken

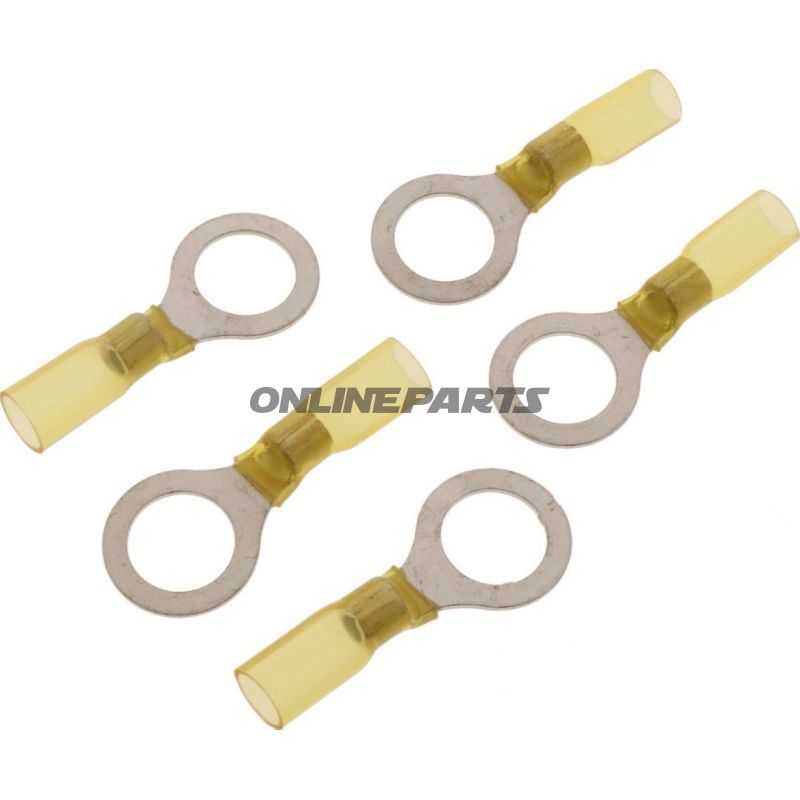

Ringkabelsko med varmekrympe, M12, til kabeltværsnit 4,0–6,0 mm²

Produkt: JMP ringkabelsko med varmekrympe (GTIN: 4043981277173, MPN: 158.05.17) leveret af mærket JMP. Produktet er beregnet til fastgørelse af enkeltkablet til bolte eller skrueforbindelser hvor M12-bolte benyttes. Den indbyggede varmekrympefunktion sikrer elektrisk isolation og mekanisk strain-relief efter montage.

Funktion og anvendelse

• Ringkabelskoen skaber en sikker, vaskbar og mekanisk robust elektrisk forbindelse til M12-bolte eller skruehuller med 13,0 mm borediameter.
• Den varmeaktiverede krympehylster sammentrækkes ved opvarmning og danner tæt forsegling omkring kablet for at forhindre indtrængen af fugt og øge vibrationstolerance.
• Velegnet til applikationer hvor kabelafslutninger udsættes for bevægelse, vibration eller moderate miljøpåvirkninger, fx elektriske systemer på motorcykler, maskiner eller køretøjer.

Materialer og egenskaber

• Kroppen er udført som ringled (ring connector) med mekanisk kontaktflade designet til boltfæste. Materialet for den ledende del er ikke specificeret i data, men designet er standard for ringkabelsko til pålidelig elektrisk kontakt.
• Isoleret udførelse med varmekrympbart hylster; krympehylsteret er farvet gul for visuel identifikation af tværsnitsområde.
• Temperaturbestandighed angivet ned til -125°C (angivelsen indikerer materialets lave temperaturbestandighed; ved høje driftstemperaturer bør installationsmiljøet vurderes særskilt).
• Der er ingen loddede forbindelser; monteringen sker ved afisoleret kabelindsætning og mekanisk klemming/krimpning før krympning.

Tekniske detaljer

• Egnet for kabeltværsnit: 4,0–6,0 mm²
• Borediameter / ringhul: Ø 13,0 mm (til M12-boltmontering)
• Antal poler: 1 (enkeltleder)
• Isoleret: ja
• Varmekrympe: ja
• Svejste eller lodne forbindelser: nej

Kompatibilitet og montage

• Dimensioneringen passer til standard M12-fæste og kabeltværsnit mellem 4,0 og 6,0 mm² — kontroller kabel diameter og eventuelle ekstra isoleringslag før montage.
• For korrekt installation: afisoler kablet i passende længde, indsæt leder i metalenden, udfør korrekt krimpning med værktøj egnet til denne type ringkabelsko, og aktiver herefter krympehylsteret ved passende varmekilde (varmepistol) indtil hylsteret sidder tæt.
• Anvend passende korrosionsbeskyttelse eller kontroller kontaktflader ved udendørs eller saltvandsudsatte installationer, da materialetype for lederen ikke er specificeret i produktdata.

Identifikation: JMP som producent, MPN 158.05.17 og GTIN 4043981277173 bruges til entydig identifikation i reservedelslister og ved bestilling.

Bemærkninger

• Produktbeskrivelsen bygger på leverede tekniske data. Hvis krav til specifikke ledningsmaterialer, korrosionsbeskyttelse eller driftstemperaturer over eller under de angivne værdier foreligger, anbefales kontrol af komplet materialespecifikation eller kontakt til JMP.
