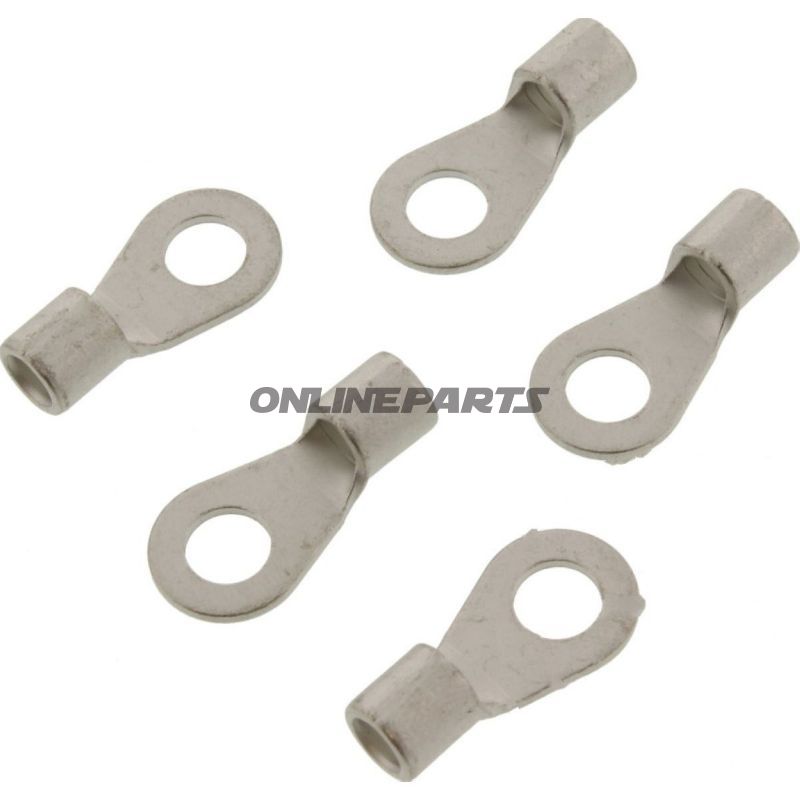

Kopplingshylsa (oförstärkt) M5 till kabel 4,0–6,0 mm² — JMP

Produktöversikt: Denna kopplingshylsa från JMP (MPN: 158.06.05, GTIN: 4043981278057) är utformad för mekaniska förbindelser på M5-skruvförbindelser och lämpar sig för ledare med tvärsnitt mellan 4,0 och 6,0 mm². Produkten följer DIN 46234-standarden och levereras som okapslad ringkabelsko avsedd för en enda polanslutning.

Funktion och användning: Ringkabelsko används för att etablera en pålitlig elektrisk och mekanisk förbindelse mellan en ledare och en skruv-/bolt-terminal. Den okapslade (oskyddade) varianten kräver korrekt avisolering och krympning/pressning runt ledaren för att säkerställa god kontakt och mekanisk fästning. Används typiskt på chassé-, motor- eller effektförbindelser där M5-bultar eller -skruvar är specifika monteringspunkter.

• Kompatibelt kabeltvärsnitt: 4,0–6,0 mm².
• Håltagning: Ø 5,3 mm för M5-anslutning.
• Poler: 1-polig ringkabelsko.
• Svetsning/krympsättning: Inte förmonterad med lödning eller värmeskydd — mekanisk pressning/krimp rekommenderas.

Materialval och egenskaper: Ringkabelsko är tillverkad i metall lämplig för elektriska förbindelser; materialet är valt för god ledningsförmåga och mekanisk styrka vid korrekt krimpning. Eftersom denna variant är okapslad bör ytbehandling och eventuell korrosionsskydd övervägas i applikationer utsatta för fukt eller aggressiva miljöer. Fördelen med okapslade ringkabelskor är direkter metall-till-metall-kontakt och möjlighet till låg övergångsmotstånd vid korrekt montage.

Tekniska data (väsentliga):

• Typ: Ringkabelsko (ringkontakt)
• Passar till: M5
• Kabeltvärsnitt: 4,0–6,0 mm²
• Håltagning: Ø 5,3 mm
• Isolerad: Nej
• Svedda förbindelser: Nej
• Värmeskydd/varmekrave: Nej
• Antal poler: 1
• Standard: DIN 46234

Monteringsanvisning (kort): Skär av isoleringen på ledaren i lämplig längd, sätt in i rörets ände och bruk en lämplig tång för att uppnå korrekt plastisk deformation och kontinuerlig kontakt. Kontrollera att boltens huvud och kontaktytorna på ringkabelsko är rena och plana för att minimera övergångsresistans. Överväg efterbehandling (t.ex. lack eller korrosionsskydd) vid installationer exponerade för väder eller saltmiljö.

Kompatibilitet och användningsområden: Lämplig för land-, maritima och fordonsinstallationer samt industriella centraler där M5-terminaler används. Målgruppen är mekaniker och motorcykelägare som har erfarenhet av krymp-teknik och korrekt elektrisk montage.

Identifiering: Produkten märks och kan hittas under märket JMP med MPN 158.06.05. GTIN 4043981278057 kan användas i lager- eller inköpssystem för unik identifiering.
