Ringtunga 16.0 M12 JMP Förpackning 5 stycken

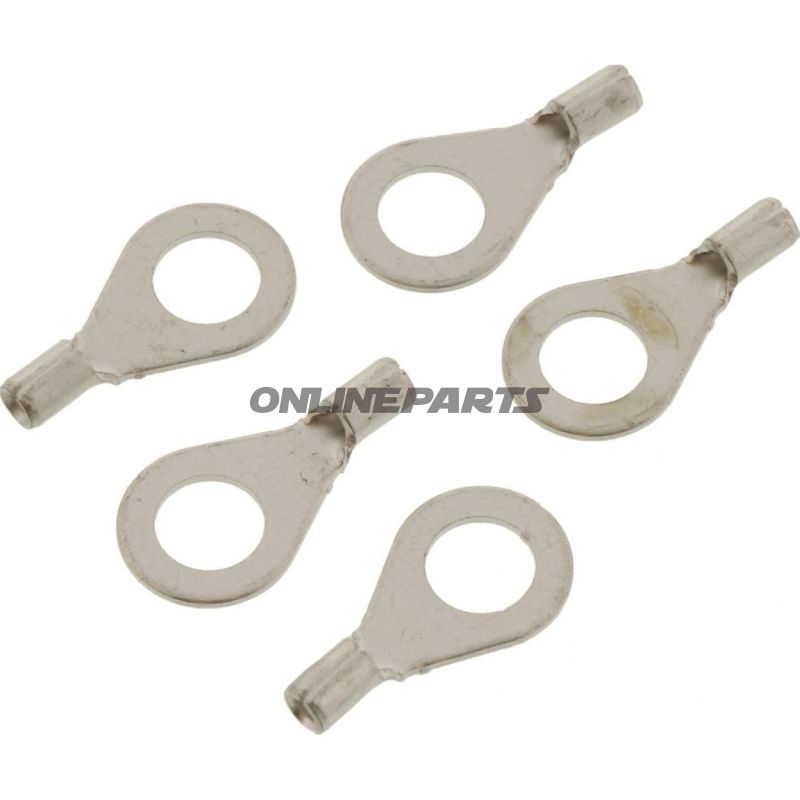

Ringkabelsko oisolerad, M6 - för ledningsarea 0,5–1,5 mm² (JMP, MPN 158.06.09)

Denna oisolerade ringkabelsko från JMP (MPN 158.06.09, GTIN 4043981278095) är utformad för säkra mekaniska och elektriska anslutningar där en M6-åtdragare eller skruv används som kontaktpunkt. Produkten är avsedd för användning på ledningar med tvärsnitt från 0,5 mm² upp till 1,5 mm² och har ett borrdiameter på 6,5 mm, vilket motsvarar en standard M6-fäste.

Funktion och användning:

• Syfte: Säkring av kabel-till-chassi eller kabel-till-pluggförbindelser där ringförbindelse är nödvändig för att förhindra lösa anslutningar och säkerställa god elektrisk kontakt.
• Montering: Ledningen förs in i kragen och presses samman (krympe- eller pressverktyg) för att skapa mekanisk fasthållning och elektrisk förbindelse. Ringens hål passar till en M6-skruv eller bult.
• Användningsområden: Lämplig för motorfordon, maskiner, styretskåp och andra applikationer inom underhåll och reparation där utrymme och fästmetod kräver en ringterminal.

Material och egenskaper:

• Oisolerad design: Terminalen är utan plastisk isolering, vilket ger direkt metall-till-metall-kontakt och låg övergångsmotstånd. Oisolerade terminaler kräver korrekt hantering för att förhindra kortslutning i täta omgivningar.
• Metallkvalitet: Materialet är vanligt blyerttinnbelagt koppar eller en motsvarande elektriskt ledande legering (standard för denna typ av terminaler), vilket kombinerar god ledningsförmåga med korrosionsskydd. Tennbeläggning minskar oxidering vid kontaktytor.
• Storlek och toleranser: Borrhål Ø 6,5 mm för M6-fäste; krav på ledningsarea 0,5–1,5 mm². Terminalen är utförd i en enkelpolig version, utan lod eller krympehylsa integrerad.

Tekniska aspekter och fördelar för mekaniker:

• DIN 46234-kompatibel utformning säkerställer att ringkonstruktionen uppfyller gängse standarder för dimension och passform.
• Oisolerad version möjliggör tät pakning av terminaler i metallramar eller jordförbindelser, där isolering inte önskas.
• Enkel uppbyggnad utan lödning eller krympelement gör komponenten lämplig för snabb utbyte och reparation med vanligt pressverktyg.

Kompatibilitet och användningstips:

• Anslut endast ledare inom angivet tvärsnitt (0,5–1,5 mm²). För stor eller för liten kan ge dålig mekanisk fasthållning eller ökat övergångsmotstånd.
• Använd korrekt krympverktyg designat för mjuka kopparterminaler för att säkerställa en repetibel och elektriskt pålitlig förbindelse.
• Vid montering i områden med risk för korrosion eller fukt kan extra tätning eller användning av korrosionsskyddspasta övervägas, eftersom terminalen i sig själv är oisolerad.

Ytterligare tekniska data (samlad referens):

• Typ: Ringkabelsko (ring connector)
• Lämplig till: M6
• Ledningsarea: 0,5–1,5 mm²
• Borrdiameter: Ø 6,5 mm
• Antal poler: 1
• Isolerad: Nej
• Loddninganslutning: Nej
• Standard: DIN 46234

Produkten levereras som enskildstående ringterminaler från märket JMP (MPN 158.06.09, GTIN 4043981278095). Vid beställning se till att ange korrekt antal för uppgiften, eftersom produkten säljs som enskilda terminaler och inte som en specifik bulkförpackning i denna beskrivning.
