Ringtunga 1,5-2,5 M4 JMP Förpackning 5 stycken

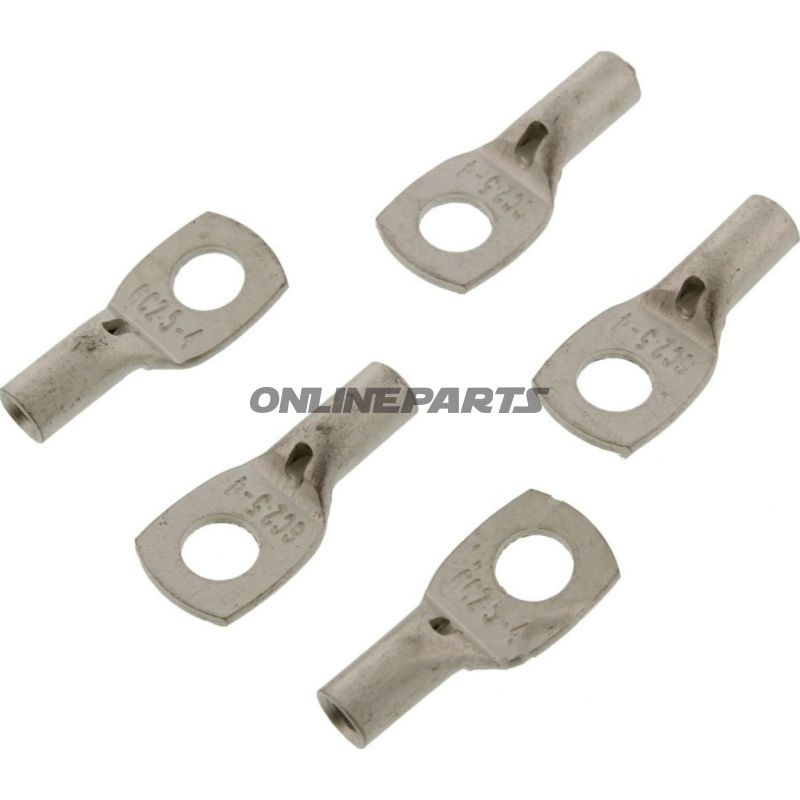

Isolerad ringkabelsko (ringar) M4 till kabel 1,5–2,5 mm² — JMP

Produktöversikt: Denna oisolerade ringkabelsko från JMP (MPN: 158.04.58, GTIN: 4043981276589) är avsedd för fast elektrisk anslutning där en ringförbindelse på skruv/bult M4 är nödvändig. Den används för att ansluta enkelsträngskablar till ett skåp, chassi eller terminal där en mekanisk och elektrisk säker anslutning önskas.

Funktion: Ringkabelskoens primära funktion är att ge en pålitlig elektrisk och mekanisk anslutning mellan ett kabel och en skruv-/bultterminal. Ringformen säkerställer god kontaktyta och minimerar risken för att ledaren glider av vid montering eller vibration. Den är lämplig för enkelpoliga användningar (1 pole).

• Kabelarea: Beräknad för ledararea från 1,5 mm² till 2,5 mm².
• Borrhål/bultstorlek: Passar till M4, med borrhål Ø 4,3 mm.
• Isolation: Oisolerad — god elektrisk kontakt kräver korrekt krympning eller mekanisk klämning och efterföljande korrosionsskydd om det behövs.
• Svetsade/förseglade förbindelser: Ej svetsad; kontakt upprättas genom mekanisk fastspänning (skruv/bult) efter korrekt montering.

Materialval och egenskaper: Denna typ av ringkabelsko tillverkas normalt av tennpläterat koppar eller kopparlegering för att kombinera god elektrisk ledningsförmåga med förbättrat korrosionsmotstånd. Den oisolerade designen innebär att det inte finns polymerbeläggning runt förbindelses krage; därför bör man vid utsatta installationer överväga ytterligare skydd mot fukt och korrosion (t.ex. korrosionsfett eller krympflex med lim vid efterbehandling).

Tekniska data (översikt):

• Typ: Ringkabelsko (ringterminal)
• Passar till: M4
• Kabelarea: 1,5–2,5 mm²
• Antal poler: 1
• Isolerad: Nej
• Svetsade förbindelser: Nej

Användningsområden och monteringstips: Produkten är lämplig för bil-, motorcykel- och industriell användning där platsen runt skruvförbindelsen kräver en kompakt ringterminal. Vid montering: avisoler ledaren till rätt längd, sätt in i kabelskoens skaft och krymp med en passande krympverktyg för att uppnå mekanisk styrka och låg övergångsmotstånd. Fäst ringkabelskoen på M4-bult eller skruv med korrekt moment för att undvika deformation av ringen eller dålig elektrisk kontakt. Efterföljande korrosionsskydd rekommenderas i utomhus- eller fuktiga miljöer.

Kompatibilitet och anteckningar: JMPs ringkabelsko med MPN 158.04.58 passar till standard M4-skruvar/bultar och kabelarea som anges ovan. GTIN 4043981276589 identifierar denna specifika produkt och förpackning. Observera att produkten är oisolerad — välj isolerade varianter om elektrisk isolering eller färgmärkning krävs.

Förpackning och leverans: Produktbenämningen kan innehålla angivelse av antal i förpackning i handelsdata; kontrollera leverantörens beskrivning vid köp för exakt antal i paket och detaljer om förpackningen.
