Isolerad rund stickkontakt (bullet) 4,0 mm till 0,5–1,0 mm² ledare

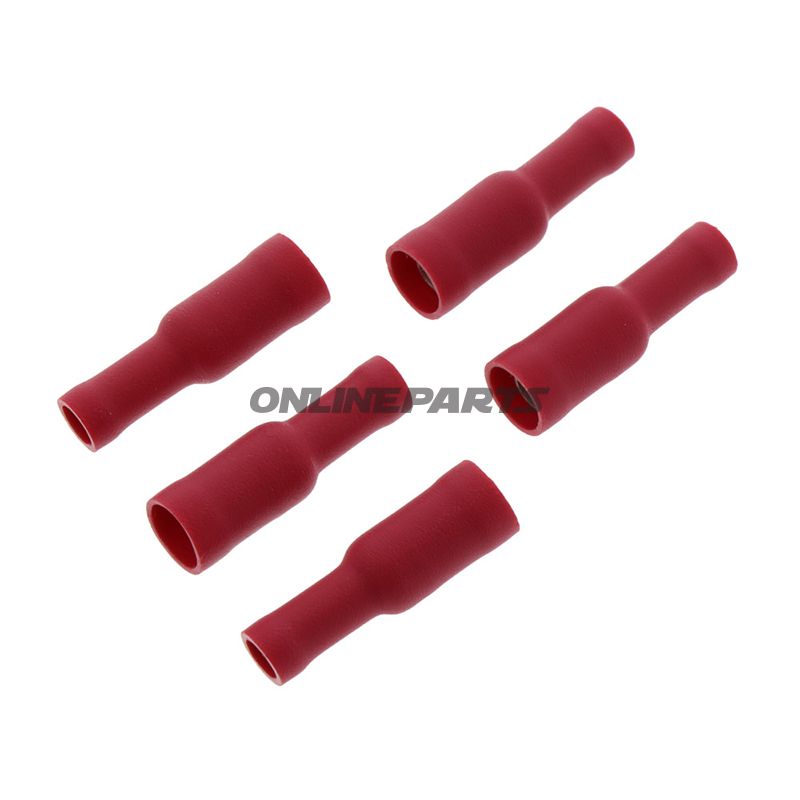

Produkt: Rund sockel isolerad från JMP (GTIN: 4043981278316, MPN: 158.06.33). Denna typ av rund stickkontakt, ofta kallad "bullet connector female", är avsedd för enkelpoliga elektriska anslutningar där en 4,0 mm rund pinne sätts in i sockeln.

Funktion och användning

• Skapar en avtagbar, mekanisk och elektrisk anslutning mellan en man‑ och en kvinna‑kontakt (bullet‑system) vid användning av 4,0 mm stift.
• Lämplig för enkelpoliga förbindelser på motorcyklar, mopeder och elektriska system i fordon där kompakta, robusta kontakter önskas till t.ex. ljus, signal, sensorer eller åtkomst till komponenter vid service.
• Används vanligtvis i situationer där anslutningen måste kunna kopplas bort utan att ledningsnätet behöver öppnas.

Material och konstruktion

• Sockeln är utförd som isolerad rund stickkontakt i rött isoleringsmaterial. Isoleringen minskar risken för kortslutning och skyddar mot mekaniskt slitage i samband med vibrationer.
• Den elektriska ledarkontakten är utformad för att ge tät kontakt till en 4,0 mm rund pin; det finns ingen angiven lodförbindelse (sockeln är ej förloddet), vilket innebär att anslutning normalt sker med crimptverktyg som passar det använda tvärsnittet.
• Materialvalet fokuserar på funktionalitet och driftsäkerhet: isolering för elektrisk säkerhet och en kontaktgeometri för pålitlig signal/effektöverföring vid de angivna tvärsnitten.

Tekniska specifikationer

• Passar till: 4,0 mm stift
• Tvärsnitt (min–max): 0,5–1,0 mm²
• Poler: 1 (enkelt polar)
• Isolerad: Ja
• Lodförbindelse: Nej
• Värmeformbar krympe (Heat Shrink): Nej
• Temperaturbeständighet: angivet -75 °C (brandets uppgift)

Kompatibilitet och montering

• Designad för kompatibilitet med standard 4,0 mm bullet han‑stiftar. Kontrollera han‑stiftens diameter och toleranser vid utbyte för att säkerställa korrekt passform och elektrisk kontakt.
• Crimpning rekommenderas med lämpligt crimptverktyg och -specifikation för 0,5–1,0 mm² ledare för att uppnå stabil mekanisk och elektrisk förbindelse.
• Eftersom kontaktområdet inte är förlodet är korrekt mekanisk crimp och eventuell efterkontroll viktig vid installation i fordon utsatta för vibration och fukt.

Säkerhet och drift

• Isoleringen minskar risken för oavsiktliga kortslutningar vid täta monteringsförhållanden.
• Var uppmärksam på kontaktmotstånd vid dåliga crimpförbindelser; en korrekt utförd crimp säkerställer låg övergångsmotstånd och minimal värmeutveckling.
• Produkten är ett enkeltpoligt kontakt utan värmeinlagrande krymppfunktion; vid behov av extra klimatbeskydd rekommenderas kompletterande krympflex eller korrekt kapsling i applikationen.

Märke och identifikation

Producenten JMP levererar denna runda stickdosa under artikelnummer (MPN) 158.06.33 och globalt handelsnamn (GTIN) 4043981278316. Uppgifterna kan användas för att säkerställa korrekt reservdelidentifikation vid beställning eller vid jämförelse med befintligt ledningsnät.

Anmärkning

Produktbeskrivningen hänvisar till en enkel, isolerad bullet‑sockel utan lodförbindelse eller värmeinlagrande krymp. Vid projektering och reparation rekommenderas kontroll av korrekta tvärsnitt och korrekt crimpteknik för att säkerställa långtidshållbara elektriska förbindelser.
