Ringtunga 1,5-2,5 M10 JMP Förpackning 25 stycken Alternativ: 1580501

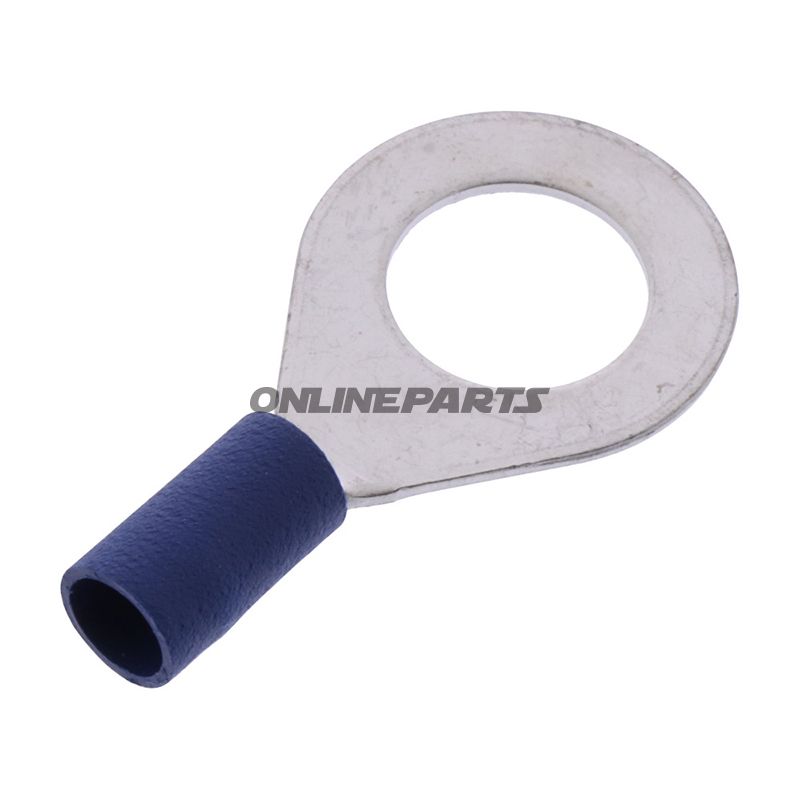

Rundkabelsko (isolerad) för M10 – för ledningsområde 1,5–2,5 mm²

Denna isolerade rundkabelsko från JMP (MPN: 158.08.59, GTIN: 4043981350036) är avsedd för fasta eller lösa elektriska förbindelser med M10-skruvhål. Produkten ger en mekanisk och elektrisk kontakt vid montering runt ett skruv eller bult, där ringformen säkerställer god kontaktarea och reducerar risken för lösa förbindelser vid vibrationer.

Funktion

• Rundkabelskoen omsluter skruvhuvudet och säkerställer en pålitlig elektrisk förbindelse mellan kabel och chassi eller terminal.
• Den isolerade skaftdelen minskar risken för kortslutning och oavsiktlig kontakt med närliggande metalldelar.
• Passar till M10-monteringsbultar/terminaler med ett borrmått på ca. 10,5 mm.

Material och egenskaper

• Kraftig metalhål (leddel) för god elektrisk ledningsförmåga; beläggning/isolering i blå färg, vilket följer standardfärgkodning för ledningsarealer på 1,5–2,5 mm².
• Isolerad utförande — minskar korrosions- och kortslutningsrisk jämfört med oisolerade rundkabelsko.
• Det rör sig inte om krympeflex eller heat-shrink; isoleringen är fast monterad.
• Produkten är inte avsedd för lödning vid kabelände (lödfria anslutningar: nej) och levereras i en enkelpolig utgåva.
• Angett temperaturmotstånd ned till -75 °C för materialets låga temperaturgräns.

Tekniska data (kort)

• Typ: Rundkabelsko (Ring Connector)
• Lämplig för: M10
• Ledningsområde: 1,5–2,5 mm²
• Borrhål/diameter: cirka 10,5 mm
• Isolerad: Ja
• Lödning: Nej
• Heat-shrink: Nej
• Poler: 1
• Temperaturmotstånd: ned till -75 °C
• Färg: JMP
• MPN: 158.08.59
• GTIN: 4043981350036

Kompatibilitet och användning

Designad för användning i bil- och motorcykelinstallationer, elektriska paneler och industrimaskiner, där man har behov av en pålitlig bultmontering av kabelände. Passar kablar i området 1,5–2,5 mm² och M10-bultar/terminaler. Den blå isoleringen gör det enkelt att identifiera ledningsdimensionen vid underhåll.

Monteringstips

• Avisolera kabeln till lämplig längd, sätt in ledarna helt i rundkabelskoens kläm-område och se till god mekanisk kontakt före åtdragning.
• Använd korrekt dimensionerad krympverktyg eller pressverktyg avsedda för isolerade kabelsko för att uppnå optimal kontakt och mekanisk hållbarhet.
• Säkerställ att bultmuttern/ögret är rena och använd eventuellt korrosionsskydd vid utomhus- eller fuktiga miljöer.

Produkten nämns ofta i JMP:s katalog som alternativt benämnd 1580501 i samband med rundkabelsko-serier; korrekt leverantörs upplysning är JMP med MPN 158.08.59 och GTIN 4043981350036.
