Ringtunga 120.0 M8 JMP Förpackning 1 styck

Ringkabelsko (varmekrympe) til M5 – til kabeltværsnit 4,0–6,0 mm²

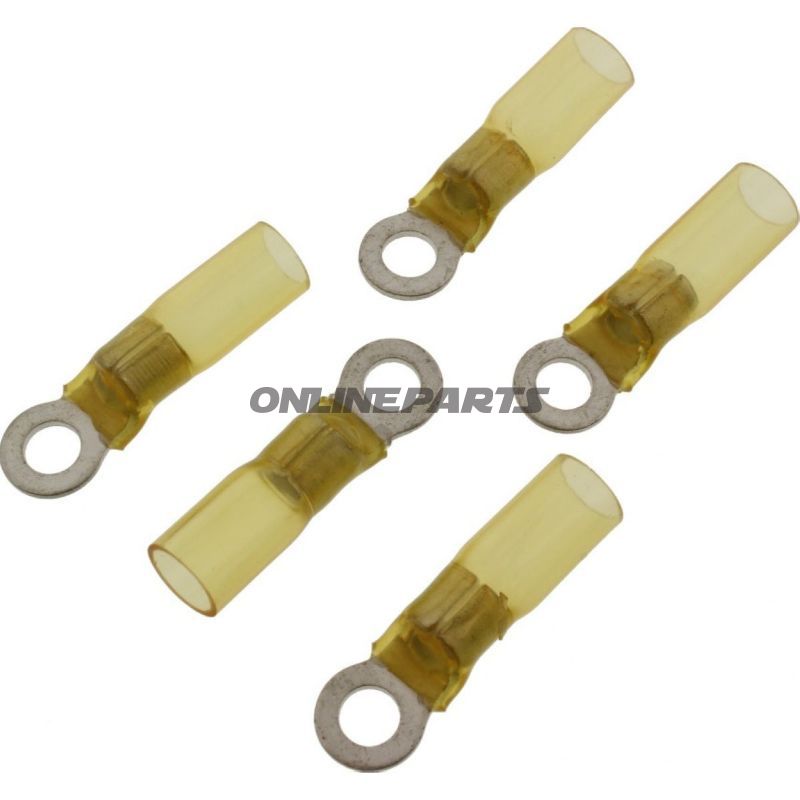

Produkt: JMP ringkabelsko med varmekrympe, modell 158.05.32 (GTIN 4043981277326). Denna ringkabelsko från JMP är designad för mekaniska förbindelser med M5-bultar och till kablar i området 4,0–6,0 mm². Produkten levereras i en mindre förpackning med flera enheter, angivet av tillverkaren.

Funktion

Ringkabelsko används för att etablera en fast, pålitlig elektrisk anslutning mellan en ledare och en skruv-/bolt-terminalhalt. Den termiskt krympbara isoleringen omger ledarens avisolerade ände och krymper vid uppvärmning för att ge mekaniskt stöd och främja tät kontakt runt ledningens isolering. Hålet i ringen passar till M5-fäste och ger en stabil, vibrationsmotståndlig anslutning i applikationer med rörelse eller elektriska belastningar.

Material och egenskaper

• Ring/konstruktion: Metallisk ringkontakt (typiskt kopparlegering i industriella ringkabelskor) med elektrolytisk tinnbeläggning för god elektrisk ledningsförmåga och korrosionsskydd.
• Isolering/varmekrympe: Varmkrympe-sleeve kring klämområdet, som vid uppvärmning krymper och bildar en tät, mekanisk förstärkning. Materialet är valt för att tåla rörelse och skydda mot kortslutning och fuktinträngning i vanliga motor-/fordonsmiljöer.
• Temperaturbeständighet: Angivet till -125 °C som nedre gräns för materialets egenskaper; detta indikerar materialets motstånd mot låga temperaturer, medan vanlig driftstemperatur bör bedömas i förhållande till monteringsmiljön.
• Ytbehandling: Tinnbeläggning minskar oxidsbildning och förbättrar långsiktigt hållbarhet i elektriska förbindelser.

Teknisk data och kompatibilitet

• Typ: Ringkabelsko (ring connector).
• Passar till skruv: M5.
• Kabeltvärsnitt: 4,0 mm² – 6,0 mm².
• Ringhål diameter: ca. Ø 5,3 mm (för M5-fäste).
• Antal poler: 1-pol.
• Lodning: Ej lämplig för lödning (svets-/lödfri klämförbindelse).
• Isolerad: Ja, med varmekrympe.

Användningsområden och montagebemärkningar

• Passar bra för batteriterminaler, chassi- eller komponentjordanslutningar och andra elektriska fästpunkter med M5-bultar.
• Avisoler kabeln till lämplig längd innan insättning i ringen; krymp varmekrympe-sleeven jämnt med värmepistol för att uppnå korrekt tätning och mekaniskt stöd.
• Säkerställ att skruv-/ boltens plana kontakt mot ringens undersida är ren och fri från färg eller korrosion för låg overgangsresistans.

Identifikation: Märke: JMP. MPN (artikelnummer): 158.05.32. GTIN: 4043981277326.

Beskrivningen ovan täcker produktens funktion, materialval och tekniska egenskaper för yrkespersoner som mekaniker och motorcykelentusiaster. Vid särskilda miljökrav (kemikalieexponering, höga temperaturer eller vibrationskritiska installationer) rekommenderas kontroll av material- och temperaturgränser i förhållande till den konkreta användningen.
