Ringtunga 120.0 M16 JMP Förpackning 1 styck

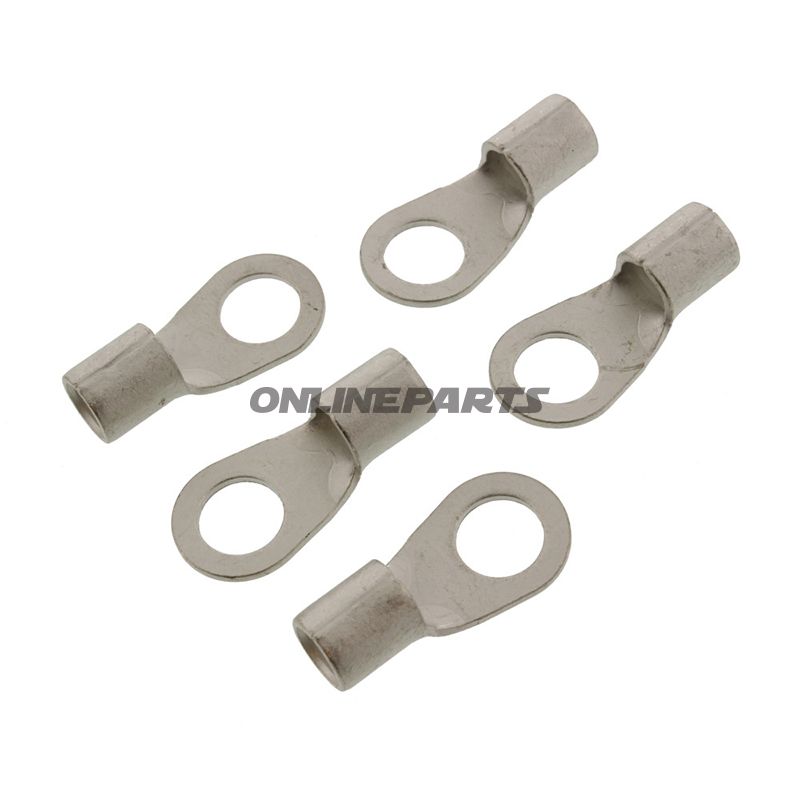

Ringkabelsko (utisolerad) till kabeltvärsnitt upp till 16,0 mm² — M8 borr

Produkt: JMP ringkabelsko, utisolerad. MPN: 158.06.24. GTIN: 4043981278224. Brandet JMP är känt för elektriska anslutningskomponenter till fordon och maskiner, och denna ringkabelsko är utformad för mekanisk och elektrisk förbindelse där platsen är begränsad och kraven på kontaktarea är väsentliga.

Funktion och användning

• Ringkabelsko används för mekanisk fixering av en ledare till en skruv- eller bultkontakt (M8), vanligtvis vid chassi- eller strömfördelningspunkter på motorcyklar, scootrar och lätta fordon.
• Ger en robust elektrisk förbindelse genom att säkerställa att ledaren omger kopparmassan i klämkontakten, vilket minskar risken för lösa förbindelser vid vibrationer.
• Lämplig för både reparations- och underhållsarbete där originalkomponenter ska ersättas med kompatibla elektriska anslutningar enligt DIN 46234.

Material och konstruktion

• Kabelsko är utisolerad, tillverkad av en ledarmetallkomponent (vanligtvis tinn- eller nickelbelagt koppar eller annat elektrolytiskt metall) för att säkerställa god elektrisk ledningsförmåga och korrosionsbeständighet. Den utisolerade utförandet gör det möjligt att uppnå låg kontaktmodstand och enkel mekanisk montering.
• Borrhålet är Ø 8,4 mm, dimensionerat för M8-bultar, vilket matchar standard skruv-/bultförbindelser i motorutrymmen och chassi.
• Designad med ett enkelt poligt öga (1 pol) för direkt fastsättning; det finns inga värme- eller lödkomponenter integrerade.

Tekniska data (sammanfattat)

• Typ: Ringkabelsko
• Passar till: M8
• Max kabeltvärsnitt: 16,0 mm²
• Borrhål Ø: 8,4 mm
• Isolerad: Nej (utisolerad)
• Loddetillkoppling: Nej
• Värme-skuringsslang: Nej
• Antal poler: 1
• Standard: DIN 46234

Kompatibilitet och montering

• Dimensionerad till ledare upp till 16,0 mm² — kontroll av ledarens tvärsnitt och omfattning är nödvändigt före krympning eller mekanisk pressning för att säkerställa korrekt deformation och elektrisk kontakt.
• Kan monteras genom krympning med lämpligt krympevverktyg eller mekaniskt pressverktyg avsett för utisolering kabelsko. Användning av fel verktyg kan ge dålig kontakt eller skada ögat.
• Beräkna tjocklek på bult/skiva och eventuella tätkrav i våta miljöer; eftersom produkten är utisolerad kan kompletterande tätning eller korrosionsskydd vara påkallat i aggressiva miljöer.

Säkerhet och underhåll

• Efter montering bör förbindelsen kontrolleras för mekanisk spänning och låg övergångsmotstånd. Lösa förbindelser kan ge uppvärmning och ökat motstånd.
• I områden med fukt eller salt rekommenderas korrosionsskydd (t.ex. lämpligt fett eller tätningsmedel), eftersom utisolerade terminaler är mer utsatta.

Produkten levereras av märket JMP under artikelnummer (MPN) 158.06.24 och identifieras entydigt via GTIN 4043981278224. Denna ringkabelsko följer relevanta dimensionella krav i DIN 46234 och är lämplig för fackmän, mekaniker och motorcykelägare som har erfarenhet av elektriska anslutningar och korrekt montageutrustning.
