Ringtunga 120.0 M12 JMP Förpackning 1 styck

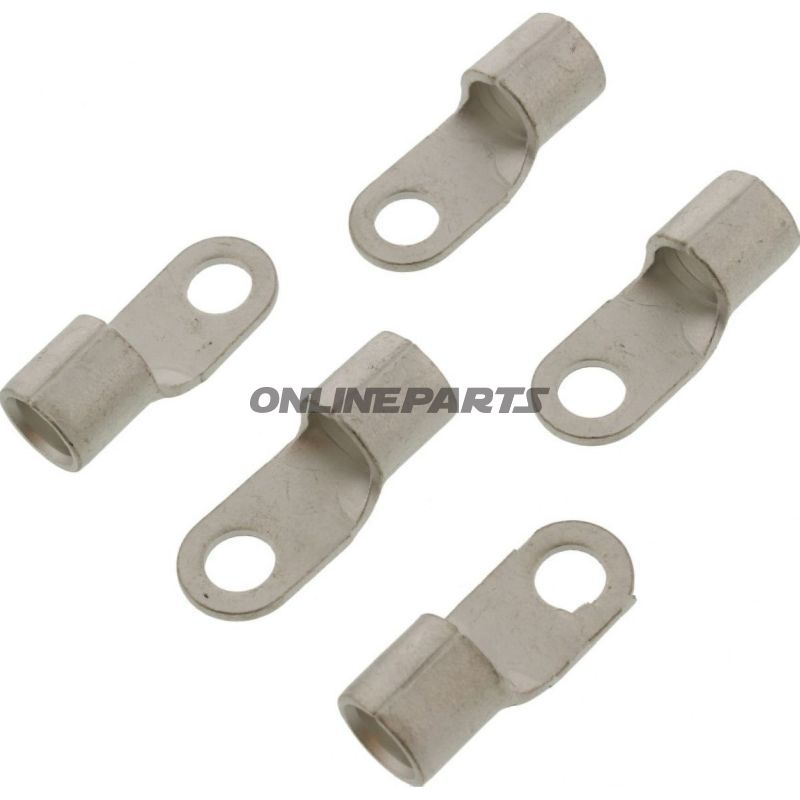

Ringkabelsko (ringtunge) 25,0 mm² til M6 – ospolerad, JMP

Produkt: Ringtag/ringtung kabelsko till kabeltvärsnitt upp till 25,0 mm². Tillverkaren är JMP, modellnummer (MPN) 158.06.15, GTIN 4043981278149.

Denna ospolerade ringkabelsko är utformad för fast elektrisk anslutning där kabelände ska fästas med en M6-bultfäste. Konstruktionen följer DIN 46234, vilket säkerställer en standardiserad form och dimension för korrekt mekanisk och elektrisk kontakt vid användning i fordonsapplikationer, elektroniska installationer och i maskinrum.

• Funktion: Ger en pålitlig, lågresistiv anslutning mellan kabel och skruv/bult. Ringögat reducerar risken för lösglidning vid vibration och möjliggör säker monteringskraft med M6-bultar.
• Materialval och egenskaper: Tillverkad som ospolerad metallring (vanligt nickel- eller tinnbelagd kopparlegering; JMP anger utförandet som ringkabelsko i enlighet med DIN). Materialet säkerställer god elektrisk ledningsförmåga och motstånd mot korrosion i vanliga miljöer. Eftersom produkten är ospolerad, ska korrekt krympning eller lödning av ledningen säkerställas separat om mekanisk styrka eller miljötäthet önskas.
• Dimensioner och kompatibilitet: Inre borrdiameter Ø 6,5 mm för M6-bult; lämplig för ledningar upp till 25,0 mm². Används som enkelpolig ringförbindelse (1 pol).
• Installation: Skär och avisoler ledningen till korrekt längd, sätt in ledaren i skaftet och se till antingen krympning med lämpligt krympverktyg eller lödning vid behov. Fästes med M6-bult/nut med korrekt momentvinkel för tillämpningen för att säkerställa god elektrisk kontakt och mekaniskt håll.
• Begränsningar: Produkten är ospolerad och utan varmkrympp eller inbyggd isolation – därmed inte lämplig ensam i applikationer där kortslutningsskydd eller vattentäthet krävs. Det finns ingen integrerad lodförbindelse eller värmeschrink-funktion.

Tekniska data (sammanfattning):

• Typ: Ringkabelsko / ringtung
• Passar till: M6 (borr Ø 6,5 mm)
• Kabeltvärsnitt max.: 25,0 mm²
• Isolerad: Nej (ospolerad metallring)
• Lödning/krymp: Ingen integrerad lösning (måste utföras separat)
• Antal poler: 1
• DIN-standard: DIN 46234
• Varumärke: JMP
• MPN: 158.06.15
• GTIN: 4043981278149

För mekaniker och motorcykelägare innebär valet av denna typ av ringkabelsko en robust, enkel anslutningsmetod där plats för M6-fäste finns, och där önskas en direkt, lågresistiv kontakt mellan ledare och chassi eller komponent. Överväg kompletterande krymp- eller isoleringsåtgärder om installationen utsätts för fukt, vibration eller kräver elektrisk isolation.
