Ringtunga 10.0 M8 JMP Förpackning 5 stycken Alternativ: 1580898

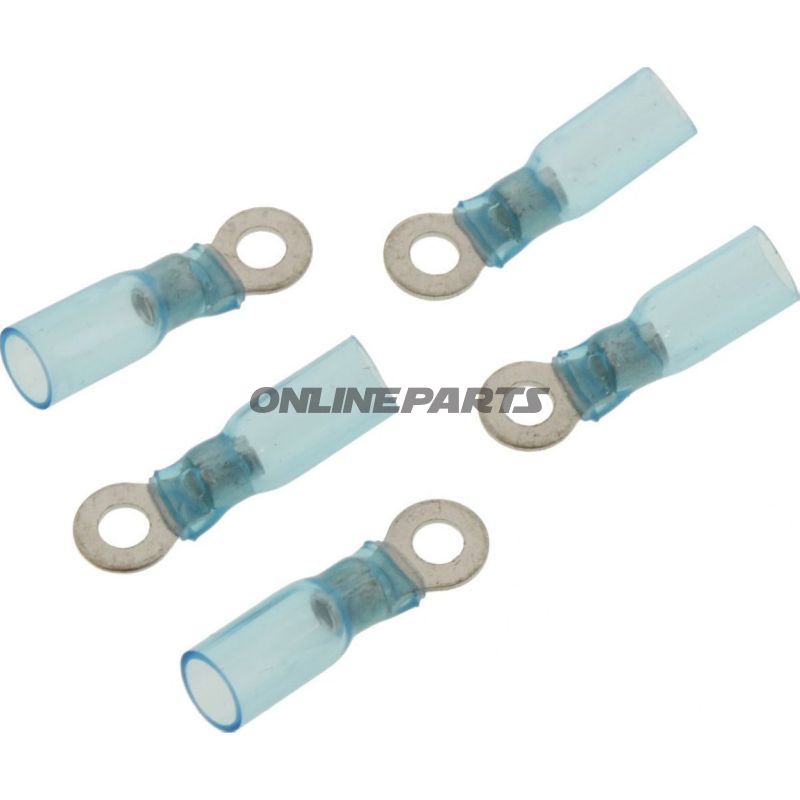

Ringkabelsko med värmekrympe, M4 – för 1,5–2,5 mm² ledare

Produkt: Ringkabelsko med värmekrympe från JMP (MPN: 158.05.25, GTIN: 4043981277258). Denna ringkabelsko är avsedd för säkring av elektriska förbindelser där ledningsänden ska fästas med skruv eller bult genom en M4-fästöppning.

Funktion och användning

• Syftet är att skapa en mekanisk och elektrisk säker förbindelse mellan en flertrådig ledare och en skruv-/bultterminal. Ringformen ger en stabil, vibrationsbeständig fixering, lämplig för motorcykel-, fordons- och industriapplikationer.
• Den inbyggda värmekrymppande kapsen ger isolering och tätning runt ledarens aviserade ände efter krympning, vilket minskar risk för korrosion, kortslutning och inträngning av fukt.
• Passar till applikationer där platsen är begränsad, men där en skruffäste är nödvändigt — till exempel till jordningspunkter, stiftsförbindelser eller anslutning av sensorer och reläer.

Materialval och egenskaper

• Terminalens ledardel är utförd i metall med god elektrisk ledningsförmåga och mekanisk styrka, designad för att överföra ström effektivt utan lödda anslutningar (icke-loddad anslutning).
• Isoleringskapsen är gjord av värmekrymppmaterial, som krymper vid uppvärmning för att skapa tät omslutning om ledare och terminal. Detta förbättrar mekanisk avlastning och miljöskydd.
• Temperaturbeständigheten är angiven till −125 °C (anges som temperaturmotstånd i produktdata). Materialen är valda för att klara vanliga driftsförhållanden inom fordons- och maskinmiljöer; vid extrema temperaturer eller kemisk påverkan bör specifikationerna kontrolleras mot användningens krav.
• Färgen är blå, vilket kan hjälpa vid färgkodning i kabelhärvor och installationer.

Tekniska data och kompatibilitet

• Passar för kabelarea: 1,5–2,5 mm².
• Bult-/skruvgenomföring: Ø 4,3 mm, vilket motsvarar M4-fäste.
• Antal poler: 1.
• Isolerad: Ja. Värmekrympt: Ja.
• Lödfria anslutningar: Nej (terminalen är avsedd för mekanisk krympning på ledarens aviserade ände, inte lödning).

Praktiska anmärkningar för montörer

• Använd korrekt dimensionerat crimptverktyg för att säkerställa en god mekanisk och elektrisk förbindelse; felaktig krympning kan ge dålig kontakt och ökad övergångsmotstånd.
• Värma krympkapsen jämnt (varmluftspistol rekommenderas) för att undvika lokal överhettning av isolationsmaterialet eller ledningsisoleringen.
• Kontrollera att M4-bult/skruv och tillhörande ytor är rena och fria från färg eller oxidlager för att uppnå låg motstånd vid klämpunkten.

Komponentidentifikation

Detta produkt kommer från JMP och identifieras med tillverkningsnummer (MPN) 158.05.25 och GTIN 4043981277258. Dessa nummer är användbara vid förfrågningar om kompatibilitet, reservdelsstyrning eller vid upphandling genom tekniska leverantörer.

Slutsats

JMP-ringkabelsko med värmekrympsförbindelse är utformad för pålitlig elektrisk och mekanisk anslutning av 1,5–2,5 mm² ledare till M4-fästen. Materialvalet fokuserar på elektrisk ledningsförmåga i förbindelsen och miljöskydd genom krympeisoleringen, vilket gör den lämplig för fordons- och maskininstallationer där vibrations- och fuktbeständighet är relevanta krav.
