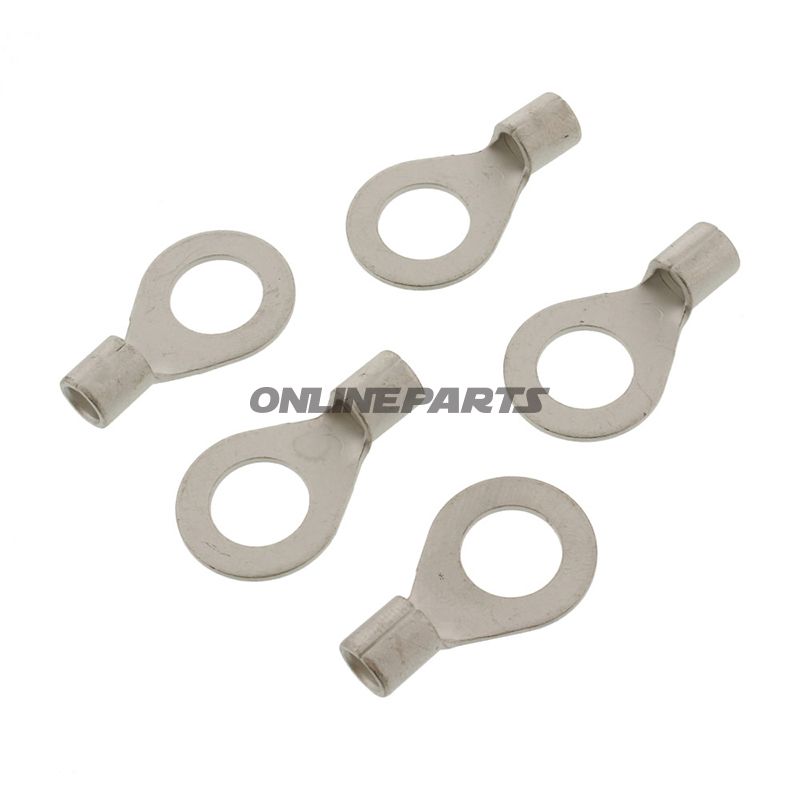

Ringkabelsko JMP MPN 158.05.55 Oisolerad ringtunga för kabelarea upp till 10,0 mm². Borr Ø 10,5 mm, M10 anslutning.
Leveranstid: 1-5 arbetsdagar
JMP isolerad ringkabelsko M10 för ledningsomod upp till 10,0 mm²
Produkt: JMP ringkabelsko, isolerad, modellnummer 158.05.55. GTIN: 4043981277555.
Denna isolerade ringkabelsko från JMP är utformad för fast mekanisk och elektrisk anslutning mellan en enskild ledare och en skruv-/bultanslutning med M10-dimension. Den följer DIN 46234-dimensionering och är avsedd för ledningsarea upp till 10,0 mm² med ett borrdiameter på Ø 10,5 mm.
- Funktion: Säkrar en pålitlig ringförbindelse till chassi, batteriklämmor eller andra punkter där en skruv/bult används. Ringformen säkerställer god kontaktyta och minskar risken för lösa förbindelser vid vibration.
- Materialegenskaper: Komponenterna är isolerade och tillverkade i metall (vanligtvis kopparlegering eller tinnbelagd koppar beroende på batch), vilket ger god elektrisk ledningsförmåga och korrosionsbeständighet under normala driftsförhållanden. Ytbehandlingen (t.ex. tinnbeläggning) förbättrar svetsbarhet och motståndskraft mot oxidation.
- Design och mått: Typ: ringkabelsko. Lämplig för skruv M10. Max tvärsnitt: 10,0 mm². Borrdiameter: Ø 10,5 mm. Antal poler: 1.
- Montering: Ledningen sätts in i skaftet och pressas/ krympas samman med lämplig krympverktyg för ringkabelsko i motsvarande storlek. Eftersom produkten är isolerad bör korrekt isolation övervägas i den färdiga installationsmiljön för att undvika kortslutning eller oavsiktlig kontakt.
- Begränsningar: Ej avsedd för lödning eller som värmeskyddskomponent (ingen integrerad krympeflex). Används inte för ledningsarea över 10,0 mm².
Kompatibilitet och tillämpningsområden
Lämplig för användning i motorfordon, motorcyklar, batteritillkopplingar, elektriska installationer och industriella kontrollpaneler där en M10-skruv används. Typiska användare är mekaniker och tekniker som söker en robust, mekanisk fastsättning mellan kabel och chassi eller terminal.
Tekniska nyckeldata
- Varumärke: JMP
- MPN: 158.05.55
- GTIN: 4043981277555
- Standard: DIN 46234
- För ledningsarea: upp till 10,0 mm²
- Borrdiameter: Ø 10,5 mm
- Passar till: M10
- Isolerad: Nej
- Svetsad/loddd: Nej
- Antal poler: 1
Obs: Produktbenämningen i titeln nämner "paket 5 stycken" som emballageangivelse; den tekniska beskrivningen ovan gäller för den enskilda ringkabelsko. Vid montering rekommenderas korrekt krympeteknik och lämpligt verktyg för dimensionen för att uppnå korrekt elektrisk och mekanisk förbindelse.
