Rundstiftsanslutning (isol. rund fot) 5 mm till 4,0–6,0 mm² ledare — JMP
Produktöversikt: Denna isolerade rundstiftsanslutning från JMP (MPN: 158.06.37, GTIN: 4043981278354) är en enkelpolig, kvinnlig rund fot avsedd för elektroniska och elektriska anslutningar på motorcyklar, fordon och i maskinrum, där en säker, avtagbar anslutning med 5,0 mm stift-diameter önskas.
Funktion och användning: Rundstiftet fungerar som en avtagbar elektrisk kontakt—den kvinnliga foten tar emot en 5,0 mm hanstift. Den används typiskt för anslutningar till lampor, sensorer, förgreningspunkter eller till snabb frånkoppling vid servicearbete på motorcyklar och mindre fordon. Fördelen är en robust mekanisk kontaktyta med god elektrisk ledningsförmåga och möjlighet till snabb montering och demontering utan specialverktyg.
- Stiftdimension: Passar till 5,0 mm hanstift.
- Ledningsområde: Lämplig för kabelarea från 4,0 mm² till 6,0 mm².
- Poler: 1 pol (enkelledarkontakt).

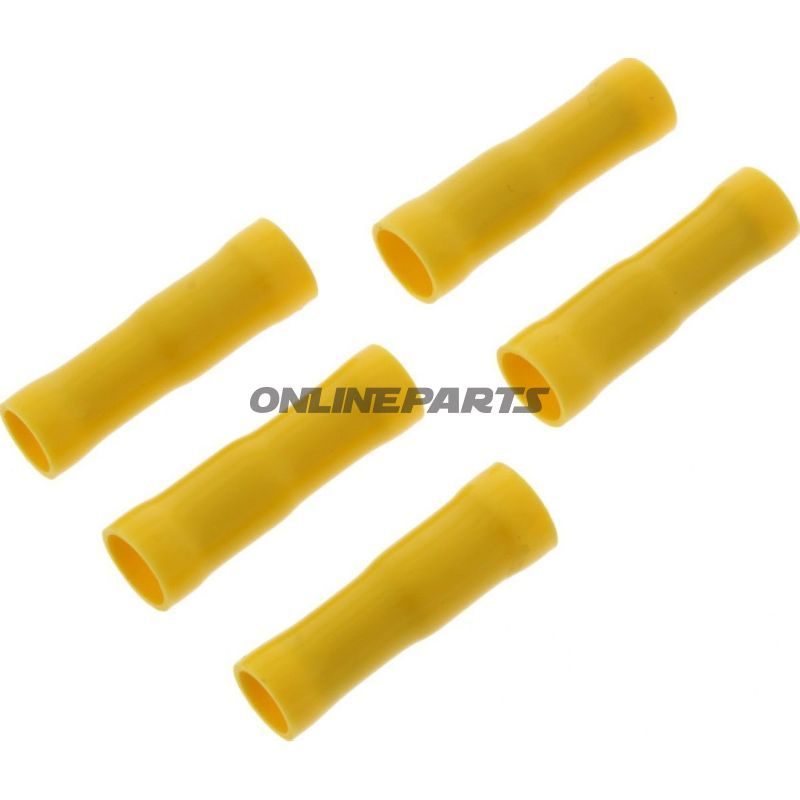

- Insulation: Isolerad hylsa i gul färg för extra mekanisk och elektrisk skydd.
- Svetsning/Lödning: Ej avsedd för lödförbindelse (ingen integrerad lödflänta).
- Värmetålighet: Angiven temperaturbeständighet ner till -75 °C för kalla arbetsmiljöer.
Material och konstruktion: Fotens utförande innefattar en elektriskt ledande innerkontakt (vanligtvis krombelagd eller nickelbelagd mässing för god ledning och korrosionsskydd) och ett yttre isolerande hölje i termoplastiskt material. Höltena är färgmärkta (gul) för snabb identifikation i kabelrum. Materialsvalen ger en balanserad kombination av mekanisk styrka, elektrisk kontakttäthet och motstånd mot olja och vibrationer, som ofta förekommer på motorcyklar och i fordonsmiljöer.
Installationsanteckningar: För korrekt och säker anslutning rekommenderas korrekt krympteknik med ett krympverktyg för kabelsko i angivet tvärsnitt (4,0–6,0 mm²). Eftersom produkten inte är utformad för lödning bör lödning undvikas för att inte kompromissa isoleringen eller den mekaniska passformen. Se till att ledningen förs in i hylsan så att klämkontakten får ett tillräckligt fast grepp runt ledarna.
Kompatibilitet och användningssituationer: Passar till standard 5,0 mm runda hanstift och används ofta i motorcykeltillägg, lampor, eftermonterat extrautrustning och andra enkelpoliga elektriska kretsar. JMP-märket (JMP, MPN 158.06.37) anger komponentens identitet vid inköp och reservdelsstyrning; GTIN 4043981278354 kan användas för entydig identifikation i lager- och inköpssystem.
Kvalitets- och säkerhetsaspekter: Produktens isolering och temperaturangivelse bör bedömas i relation till den konkreta användningen (omgivningstemperatur, vibration, exponering för kemikalier). För användningar med högre temperaturkrav, vibrationspåverkan eller där IP-klassning är nödvändig bör man välja komponenter med motsvarande dokumentation.
Teknisk data (nyckelpunkter):
- Typ: Kvinnlig rund fot (bullet connector female)
- Passar till: 5,0 mm hanstift
- Tvärsnittsarea: 4,0–6,0 mm²
- Isolerad: Ja (gul)
- Svetsade/lödade förbindelser: Nej
- Antal poler: 1
- Temperaturresistens: angiven ned till -75 °C
- Brand/identifiering: JMP, MPN 158.06.37, GTIN 4043981278354
Om du har specifika krav på materialbeläggning, krympmetod eller önskar kompatibilitetskontroll mot ett visst hanstift eller kabelmärke, kan dessa detaljer klargöras i teknisk dokumentation eller genom tester i relevant monteringsmiljö.
