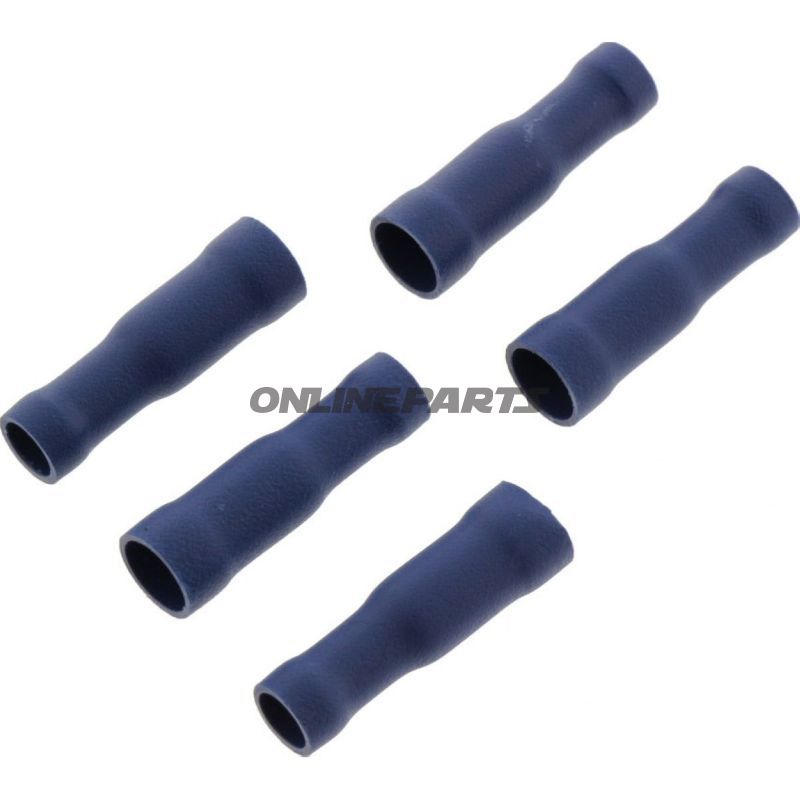

Rundstick (isol. hylsa) 4 mm till 1,5–2,5 mm² ledare — JMP

Produkt: rundstickshylsa (hon/plugg) från JMP, GTIN 4043981278293, MPN 158.06.31. Denna isolerade rundstickshylsa är avsedd för elektroniska och elektriska förbindelser där ett 4,0 mm rundsticka ska ta emot en ledare med tvärsnitt mellan 1,5 och 2,5 mm².

Funktion

• Ger en mekanisk och elektrisk förbindelse mellan en ledare och en motsvarande 4 mm hona-stift (bullet plug).
• Används vanligtvis till brytare, anslutningar på lampor, motorcykelinstallationer och reparationsarbete där snabb montering och demontering är önskvärd.
• Den ena kontaktpolen — enkelpolig utförande — innebär att varje skena endast leder en ledare, vilket gör den lämplig för enskilda signal- eller strömförande ledare.

Materialval och egenskaper

• Metallinsats (kontaktbussning) som säkerställer elektrisk ledningsförmåga och mekanisk fasthållning av ledarens avisoleringade ände.
• Omgivande isolering i blå plast, som identifierar ledarstorleken (1,5–2,5 mm²) och skyddar mot kortslutning och mekaniskt slitage.
• Produkten är inte försedd med krympslang eller extra värmebeständig krympeisolering, och förbindelsen är inte lödd vid leverans — fastsättning sker vanligtvis med krimpning.
• Temperaturbeständighet angiven ned till -75 °C, vilket visar materialets lämplighet för låga temperaturer; vid högre driftstemperaturer bör systemets övriga komponenter övervägas.

Tekniska data (kort)

• Typ: Rundstickshylsa / bullet connector (female)
• Passar till: 4,0 mm hane-stift
• Ledningsområde: 1,5–2,5 mm²
• Isolerad: Ja (blå isolering)
• Antal poler: 1
• Svetsning/Lodning: Nej (beräknad för krimpförbindelse)
• Temperaturbeständighet: angiven till -75 °C (se ovan för rekommenderad driftstemperatur)

Användningstips för mekaniker och tekniker

• Använd en lämplig krimpverktyg och matchande matriser för 1,5–2,5 mm² för att uppnå korrekt mekanisk och elektrisk kontakt. Felaktig krimp kan ge ökad övergångsmotstånd.
• Kontrollera passformen till 4 mm hane-stift innan slutlig montering, särskilt vid äldre eller slitna kontakter där dimensionerna kan vara förändrade.
• Om installationen utsätts för vibrationer, fukt eller kemikalier bör ytterligare skydd (t.ex. krympflex, ledningssamlar eller tätningsmedel) övervägas för att förlänga livslängden.

Kompatibilitet och användningsområden

• Lämplig för vanliga elektriska förbindelser i fordon, motorcyklar, småmaskiner och kontrollpaneler där 4 mm bullet-stift används.
• Används i system med separata enkelpol-anslutningar — inte för flerpoliga kompaktstift utan korrekt mekanisk stöd.

Brand och identifikation

Produkten är från JMP och identifieras med MPN 158.06.31 och GTIN 4043981278293. Dessa nummer kan användas vid inköp eller beställning av identiska reservdelar för reparation eller underhåll.
