Ringtunga 0,5 2,5 mm JMP Förpackning 5 stycken

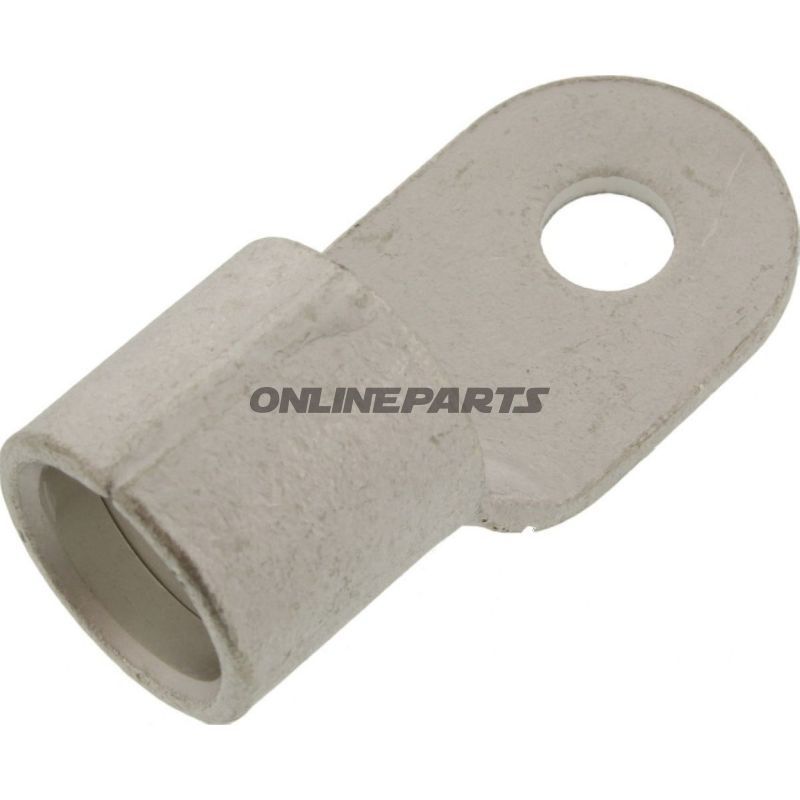

Ringkabelsko (o-isolerad) till kabel 95,0 mm² – borrhål Ø 8,4 mm (M8)

Denna o-isolerade ringkabelsko från JMP (MPN: 158.06.29, GTIN: 4043981278279) är utformad för elektriska anslutningar där robusta, mekaniskt säkra ringanslutningar krävs. Produkten följer DIN 46234 och är avsedd för ledare med tvärsnitt upp till 95,0 mm² med ett borrhålsdiameter på Ø 8,4 mm, vilket gör den kompatibel med M8-bultar eller motsvarande fästpunkter.

Funktion och användning

• Syfte: Skapar en pålitlig mekanisk och elektrisk anslutning mellan kraftledare och chassi, säkringar eller terminalblock, där en ringförbindelse krävs.
• Användningsområden: Motorcyklar, fordonsinstallationer, batteriterminaler, jordförbindelser och industriella elektriska sammanfogningar, där plats och vibrationer gör en låst skruvförbindelse önskvärd.
• Montering: Ledaränden sätts in i tunnan och pressas (krymppverktyg rekommenderas) för att uppnå god mekanisk fasthållning och låg övergångsresistans. Därefter fästs ringen till bulten eller skruven via borrhålet Ø 8,4 mm.

Material och egenskaper

• Oisolerad utförande: Ingen plastisk isolering; lämplig där värmebeständighet, platsbesparing eller direkt metall-till-metall-kontakt är nödvändig.
• Kontaktmaterial: Vanligt kopparbas eller nickelbelagdad koppar för god elektrisk ledningsförmåga och korrosionsbeständighet (kontrollera specifikationer hos leverantören vid särskilda krav).
• Kraftledningens tvärsnitt: Dimensionerad för upp till 95,0 mm², vilket täcker kraftiga ledare som används i batteri- och start-/laddningskretsar.
• Standard: Tillverkad i överensstämmelse med DIN 46234, vilket säkerställer utformning och mått i enlighet med gängse industriella normer.

Tekniska detaljer

Praktiska överväganden för montering

• Använd korrekt dimensionerat krympeverktyg för att säkerställa en fullständigt komprimerad tunna; dålig krympning ger högre övergångsresistans och värmeutveckling.
• Vid användning i exteriöra eller fuktiga miljöer rekommenderas efterbehandling (t.ex. korrosionsskydd eller lämplig tätning) eftersom oisolerade ringar är utsatta för miljöpåverkan.
• Kontrollera bultmoment och monteringsytor för att undvika lösa förbindelser vid vibrationsexponerade installationer, som på motorcyklar.

Produkten levereras av JMP och identifieras med MPN 158.06.29 och GTIN 4043981278279. Dessa referenser kan användas vid förfrågan om kompatibilitet eller reservdelssökning i tekniska kataloger.
