Ringtunga 0,5-1,5 M8 JMP Förpackning 5 stycken

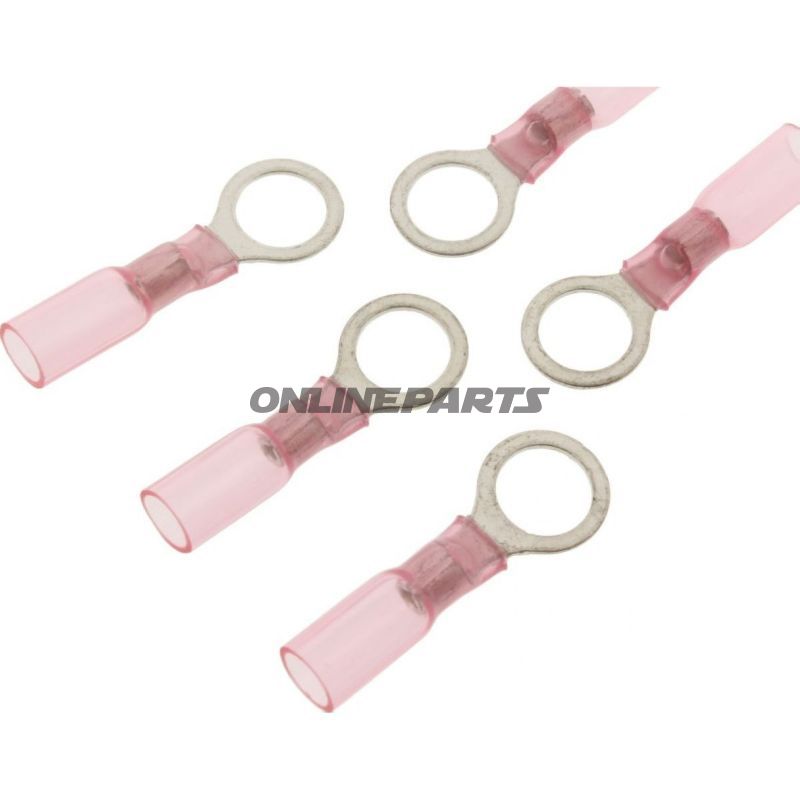

Ringkabelsko med heat shrink, M8 – för ledningsarea 0,5–1,5 mm²

Produkt: ringkabelsko med krympefläns från JMP (MPN: 158.05.45, GTIN: 4043981277456). Denna typ av ringkabelsko är avsedd för anslutning av enkelströmsledningar till skruv-/bultförbindelser med M8-genomföring.

Funktion och användning
Ringkabelsko används för att säkerställa en elektrisk och mekanisk stabil anslutning mellan en enkelledare och en skruv- eller bultterminal. Det värmetåliga krympskalet runt kabelskoen krymper vid uppvärmning och bildar en tätning runt isoleringen och kabeln, vilket begränsar inträngning av fukt och skyddar mot rörelsebelastning och korrosion vid anslutningspunkten. Produkten används ofta i motorcykel-, bil- och industristationer där platsen är begränsad och det ställs krav på en pålitlig svetsfri anslutning till M8-fasker eller bultar.

Material och egenskaper

• Ledande del: Ringkabelskoens metalldel är utförd i material för elektrisk ledning (vanligt tinbelagt kobber eller liknande korrosionsbeständig legering) för att säkerställa låg övergångsmotstånd och god mekanisk hållbarhet.
• Krympehylster: Värmekrympp oväxtring av polymer med liminsats som vid krympning tätar runt kabelns isolering och ger extra skydd mot fukt. Krympehylsteret är rött, vilket ofta används för att indikera kabelarea i området 0,5–1,5 mm².
• Temperaturbeständighet: Angiven temperaturtålighet ned till -125 °C, vilket täcker låga temperaturförhållanden. Observera att den maximala driftstemperaturen vid kontinuerlig belastning beror på både ledningsmaterial och krympfylsets specifikationer.
• Isolerad: Ja — den isolerade konstruktionen minskar risken för kortslutning i täta installationer.
• Lödning: Inte lödd; anslutning sker genom korrekt crimpning med lämpligt crimpenverktyg för att uppnå tillfredsställande mekanisk och elektrisk förbindelse.

Tekniska data och dimensioner

• Lämpligt kabelarea: 0,5–1,5 mm²
• Hål/genomföring: Ø 8,5 mm (passar till M8-bultar)
• Antal poler: 1
• Isolerad: Ja
• Värme-krymning: Ja
• MPN: 158.05.45
• GTIN: 4043981277456
• Varumärke: JMP

Kompatibilitet och montering
Designad för M8-terminaler och bultar. För korrekt montering ska kabeländarna kapas, avisoleras ordentligt, sättas i kabelskoens lödning/ring och crimppas med ett verktyg som är lämpligt för isolerade ringkabelskor i detta tvärsnittsområde. Efter crimpting uppvärms krympfylset (t.ex. med värmepistol) tills krympning och eventuell limaktivering är fullständig, så att en tät försegling kring kabeln bildas.

Säkerhet och hantering
Använd lämpliga crimpp- och uppvärmningsverktyg för att undvika skador på krympfylsetet eller isoleringen. Kontrollera samlingens mekaniska styrka och kontinuitet med lämplig mätutrustning efter montering. Följ tillverkarens riktlinjer för maximal strömstyrka och temperatur vid belastning.

Ytterligare information
Denna artikel levereras av JMP under MPN 158.05.45. GTIN 4043981277456 kan användas vid sökning i reservdelsdatabaser eller vid lagerhållning. Den röda färgen anger typiskt den använda kabelgruppen (0,5–1,5 mm²) för snabb identifiering i installationsarbete.
