Ringtunga 0,5-1,5 M6 JMP Förpackning 100 stycken Alternativ: 1580825

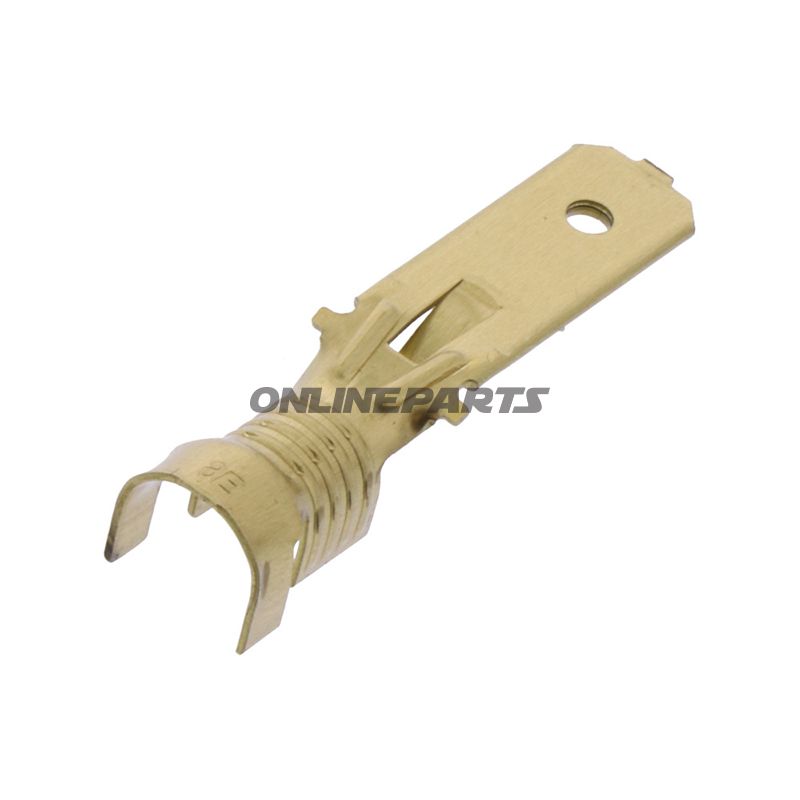

Plattstift oisolerad 6,3 mm till kabeltvärsnitt 2,5–6,0 mm² (JMP, MPN 158.08.35)

Produktöversikt: Detta är en oisolerad plattstift (hon) från JMP, avsedd för 6,3 mm plattstiftsanslutningar och kabeltvärsnitt från 2,5 till 6,0 mm². Produktens fabrikatnummer (MPN) är 158.08.35 och GTIN/artikelnumret är 4043981349818. Beskrivningen omfattar tekniska egenskaper, materialval och relevanta användningar för mekaniker och motorcykeägare.

Funktion

Plattstiftet används för elektriska snabbkopplingar där en 6,3 mm bred kontakt är standard—t.ex. till strömbrytare, reläer, brytare och kontakt-system i fordon och motorcyklar. Som oisolerad honor-kontakt är syftet att skapa en mekaniskt och elektriskt pålitlig anslutning mellan ledare och motparts hon-pluggen utan extra isolationsmaterial.

Material och konstruktion

• Metallkontakt: Tillverkad av präglat metall lämplig för elektrisk ledningsförmåga och mekanisk hållfasthet. Den plana profilen (6,3 x 0,8 mm) säkerställer korrekt passform i standard 6,3 mm hon-kontakt.
• Oisolerad utförande: Det finns ingen plast- eller värmesmältande isolering på själva terminalen, vilket ger direkt metall- mot metall-kontakt. Detta förenklar montering vid lödning eller pressning, men kräver uppmärksamhet på efterföljande isolering i applikationen (t.ex. krympeflex eller tejp) för att undvika kortslutning.
• Förbindelsemetod: Terminalen är inte förberedd med integrerad lödstift; den är utformad för fastklämning eller pressning runt ledare, alternativt kan lödning användas om så önskas. Tabellen i produktdata anger "Soldered connections: No" som standard, vilket betyder att fabriksavslutningen normalt inte är lödd.

Tekniska data

• Typ: Hon-plattstift (Spade Connector Female)
• Bredd x tjocklek: 6,3 x 0,8 mm
• Kabeltvärsnitt: 2,5–6,0 mm² (rekommenderat)
• Antal poler: 1
• Oisolerad: Ja
• Lämplig för värmeskrymning: Nej (ingen integrerad heat-shrink)

Användningsområden och kompatibilitet

Lämplig för reparation och underhåll av elektriska system på motorcyklar, bilar och andra fordon där 6,3 mm plattstift är vanligt. Typiska användningar inkluderar anslutning till säkringshållare, reläer, uttag och inbyggda kontaktpaneler. Eftersom terminalen är oisolerad bör installationer där mekaniskt skydd eller vibrationssäkning är kritisk efterbehandlas med lämplig isolering eller fäste.

Praktiska anmärkningar för montörer

• Kontrollera att ledarens tvärsnitt ligger inom 2,5–6,0 mm² för korrekt mekanisk fäste.
• Använd rätt verktyg för pressning/fällning för att säkerställa låg övergångsmodstånd och mekanisk stabilitet.
• Efter montering rekommenderas isolering av förbindelsen om den utsätts för kontakt med metalldelar eller fukt.
• Som oisolerad terminal är den kompatibel med standard 6,3 mm hon-stift; var försiktig med fel orientering vid montering för att undvika lös kontakt.

Tillverkare och identifikation: Produkten levereras av JMP (varumärke JMP) under MPN 158.08.35 och GTIN 4043981349818. Dessa koder kan användas vid inköp eller vid val av reservdelar till befintliga installationer.

Observera: Produkten säljs som enskilda terminaler i den angivna paketeringsangivelsen från leverantören; kontrollera antal och emballage vid beställning för att undvika missförstånd.
