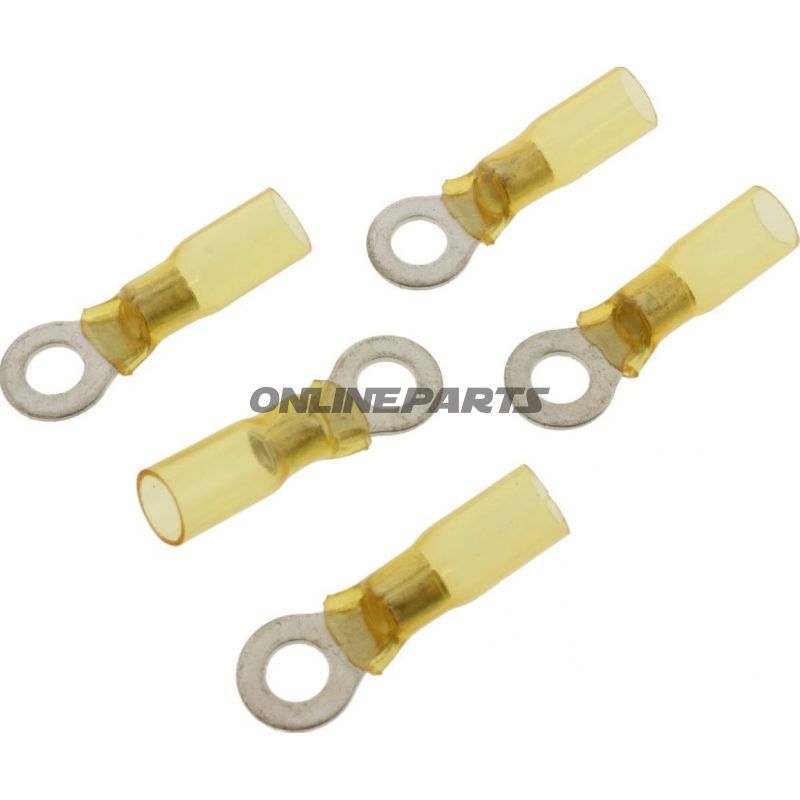

Ringskabelsko med värmekrympp, M6 – för kabeltvärsnitt 4,0–6,0 mm²

Produkt: JMP ringskabelsko med värmekrympp (GTIN: 4043981277388, MPN: 158.05.38) avsedd för elektriska förbindelser med M6-bultförläggning. Varumärket JMP är känt för elektrisk installationsmateriel till motorcyklar och mindre fordon.

Funktion

• Ringskabelsko säkerställer en mekanisk och elektrisk förbindelse mellan ledare och skruv-/bultterminal (M6).
• Den inbyggda värmekrympp-manschetten omsluter ledare och terminal efter krympning, vilket förbättrar isoleringen och ger mekanisk avlastning vid ingången.
• Används i situationer där en fast, skiv-/bultbaserad terminal är nödvändig, t.ex. jordförbindelser, batterikablar eller fasta konsumtions- och styresignaler på motorcykeln.

Material och konstruktion

• Jordnings- och ledningsskoens ledande del är vanligtvis tillverkad i tinningsbelagt koppar eller liknande ledande metall för låg resistans och korrosionsbeständighet (beskrivning följer JMP:s standardkonstruktion för ringskabelsko). Den tinnbelagda ytan reducerar oxidationsbildning.
• Isolationsmanschetten är ett krymppbart, polymerbaserat material som vid uppvärmning drar ihop sig och bildar tätning omkring ledare och kabelskida. Detta förbättrar fuktskydd och mekanisk belastningsfördelning utan att vara vattentät enligt IP-standarden, men ökar tätningen mot stänk och smuts.
• Färgen är gul, vilket ger visuell identifiering av tvärsnittsarea (4,0–6,0 mm²) vid installation och underhåll.

Tekniska egenskaper

• Lämplig för ledararea: 4,0–6,0 mm².
• Monteringshål: Ø 6,5 mm, avsedd för M6-kategorier av bultar/skruvhuvud.
• Isolerad: Ja — inklusive värmekrympp-manschett.
• Lödning: Inte lödd; utformat för mekanisk krimpförbindelse.
• Antal poler: 1.
• Temperaturmotstånd: angivet till -125 °C (uppgifter från teknisk faktagrund; använd under normala driftsförhållanden och överväg om värmeexponering i motorcykelmiljö överstiger detta i praktiken).

Kompatibilitet och användningstips

• Passar till standard M6-bultförläggning och terminalpunkter på motorcyklar, batterikablar, jordpunkter och tillbehörsinstallationer där värmekrymppfunktion önskas för bättre tätning.
• För korrekt elektrisk och mekanisk förbindelse: avisasledaren till lämplig längd, sätt in i röret och crimpa med lämplig crimptång för ringskabelsko i denna storlek. Efter crimpning värms värmekrymppområdet jämnt (med värmeblåspistol) tills krympningen sitter tätt.
• Kontrollera bultens material och yta mot korrosion; om installationen utsätts för saltvatten eller hög fuktighet, överväg ytterligare korrosionsskydd vid sammanfogningarna.

Ytterligare uppgifter

• Typbeteckning: Ringskoppling, lämplig för M6.
• Varumärke: JMP—modellnummer MPN 158.05.38, GTIN 4043981277388.
• Paketsnamn i produktdata anger 5 st., men var uppmärksam på att lager- och emballageinformation hanteras av återförsäljaren vid köp; detta dokument beskriver funktion och tekniska data, inte försändelsepåsar eller försäljningseheter.

Om du behöver information om kompatibilitet med specifika motorcykelmodeller eller krav på maximal strömförsörjning för ditt kabel- och bultmaterial, vänligen uppge ledarmaterial och installationsförhållanden så kan lämpliga rekommendationer beräknas.
