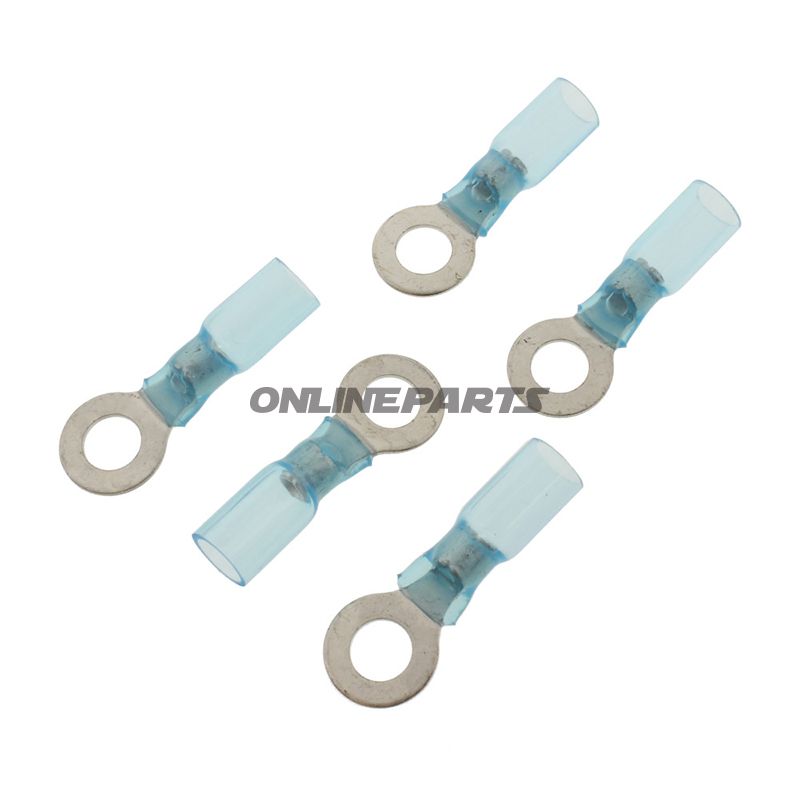

Ringkabelsko med värmekrympp, M6 – för kabel 1,5–2,5 mm²

Denna produkt är en ringkabelsko från JMP (MPN: 158.05.37, GTIN: 4043981277371) avsedd för säkring av elektriska sammanställningar där en M6-fäste används. Ringkabelskoen är tillverkad med lödd varmkrympande rör (heat shrink), vilket ger mekanisk fäste och elektroisolering i en och samma komponent.

Funktion och användning

• Ringkabelsko används för att skapa en säker, skruvfast anslutning mellan kabel och klämmor eller jordpunkter på chassi, batteri eller terminalblock med hjälp av en M6-bult.
• Det värmekrymppande höljet runt kabelns isolerade ände dras samman när den uppvärms och ger tät passform samt förbättrat skydd mot fukt, vibrationer och kortslutningsrisk.
• Passar för både inomhus- och utomhuselinstallationer på motorcyklar, mopeder eller andra fordon där plats och stark mekanisk anslutning är kritisk.

Material och egenskaper

• Ledningsförande del av ringkabelsko är gjord i metall (vanligtvis tinnbelagd kobberlegering) för god elektrisk ledningsförmåga och korrosionsbeständighet under normala driftsförhållanden.
• Den blå varmekrymppande manteln är tillverkad av krympplast som vid uppvärmning smälter tätt runt ledare och isolering. Detta minskar inträngning av fukt och skyddar mot mekaniskt slitage vid rörliga eller vibrerande monteringar.
• Produkten är isolerad och har inbyggd varmekrympfunktion; det finns ingen lödd anslutning i produkten (soldered connections: nej).
• Temperaturbeständigheten är angiven till -125°C (vanligtvis angivet som resistens ovanför denna punkt), vilket indikerar materialets låga temperaturtolerans för statisk köldexponering; vid val till höga driftstemperaturer bör datasheet kontrolleras.

Tekniska data

• Typ: Ringkabelsko
• Lämplig för skruv/stud: M6
• Kabelarea: 1,5–2,5 mm²
• Borrhålsdiameter: ø 6,5 mm
• Polantal: 1
• Isolerad: Ja (värmekrympp)
• Svetsade/lödda anslutningar: Nej

Kompatibilitet och praktiska anmärkningar

• Kontrollera att M6-bulten och borrhålet på monteringsytan passar ringens inre diameter (borrning ø 6,5 mm).
• Passar till ledare i området 1,5–2,5 mm²; för både mekaniker och tekniker är korrekt avisoleringslängd och korrekt krympning med en varnvarmepistol viktig för att uppnå den förväntade tätningen och mekaniska styrkan.
• Färgindikationen (blå) följer vanlig färgkodning för kabelarea, vilket gör identifiering i kabelbundter enklare.

Tillverkare och identifikation

Detta är en JMP-ringkabelsko med artikelnummer (MPN) 158.05.37. GTIN 4043981277371 möjliggör identifiering av produkten i leverantörs- och reservdelarnas databaser samt vid inköp.
