Ringtunga 0,5-1,5 M4 JMP Förpackning 25 stycken Alternativ: 1580497

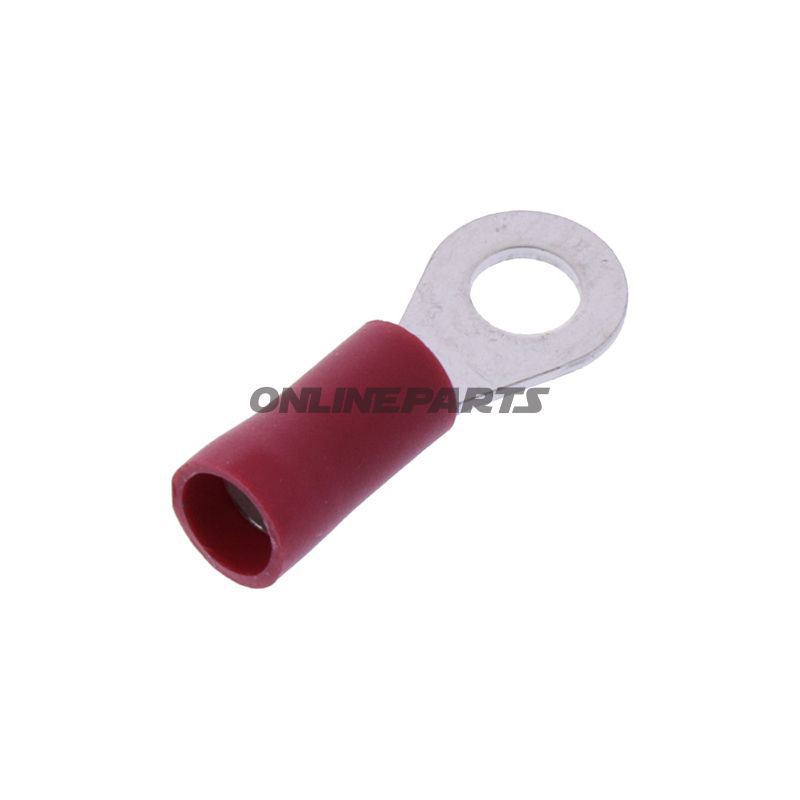

Isolerad ringkabelsko M4 för ledning 0,5–1,5 mm² (JMP)

Produktöversikt: Denna isolerade ringkabelsko från JMP (MPN: 158.08.49, GTIN: 4043981349931) är avsedd för fasta eller flexibla ledningar med tvärsnitt från 0,5 till 1,5 mm² och passar för M4-bultar/skruvhål. Produkten levereras i förpackning och är utförd med röd isolering för snabb färgkodning i paneler och fordonsinstallationer.

Funktion och användning:

• Ringkabelsko kopplar en ledning mekaniskt och elektriskt till en skruv eller bult (M4), vilket säkerställer en pålitlig kontaktyta som motverkar lossning vid vibration.
• Isoleringen Skyddar mot kortslutning genom att täcka ledarens oskyddade del och samtidigt ge visuell färgkodning för ledningsstorlek.
• Lämpliga användningsområden inkluderar elektriska installationer på motorcyklar, ram- och batterianslutningar, säkrings- och fördelarskåp samt andra lågspänningsapplikationer i fordon och maskiner.

Material och egenskaper:

• Skrymp-/tryckdel (ledarkontakt) är utförd i elektrokoppar eller motsvarande kopparlegering, vilket ger god elektrisk ledningsförmåga och mekanisk formbarhet vid pressning.
• Isoleringen är gjord av ett värme- och slitstyrt plastmaterial (typiskt PVC eller polyolefin-variant i denna produktkategori), vilket ger elektrisk isolering och skyddar mot mekaniskt slitage. Färgen är röd för standardkodning av ledarstorlekar.
• Produkten är inte avsedd för lödning i kabeländen (soldersed connections: nej) och har ingen värmeskruppfunktion (heat shrink tubing: nej).
• Temperaturbeständigheten anges till cirka -75°C på provdata, vilket indikerar motstånd mot låga temperaturer; var dock uppmärksam på normala driftstemperaturgränser för det använda isolationsmaterialet i installationsmiljön.

Tekniska detaljer och kompatibilitet:

• Passar till ledningsstorlek: 0,5–1,5 mm².
• Hål-/skruvöppning: Ø ca 4,3 mm, vilket motsvarar M4-montering.
• Antal poler: 1 (enkelt kopplingsalternativ per ringkabelsko).
• Lämplig för lågspänningsinstallationer; inte avsedd för bärande mekaniska laster utöver den normala klämmkraften runt en kabelän.

Praktiska överväganden vid montering:

• Avisolera ledningen till lämplig längd, sätt in ledaren i terminalens metallhål och crimp med rätt dimensionerat crimptverktyg för att säkerställa mekanisk och elektrisk kontakt.
• Säkerställ att isoleringen sitter tätt mot kabelns yttre för att undvika blottade ledare.
• Kontrollera att M4-skruv/bult och bricka passar i hålet (Ø 4,3 mm) och att de åtdragna enligt applikationen för att undvika skador på terminalen.

Ytterligare information: Produkten marknadsförs av JMP under artikelnummer 158.08.49 (MPN) och kan identifieras via GTIN 4043981349931. Beskrivningen täcker isolerad ringkabelsko för M4-montering och motsvarar standardtyper som används i fordons- och maskininstallationer.
