Ringtunga 0,5-1,5 m3 JMP förpackning 5 stycken

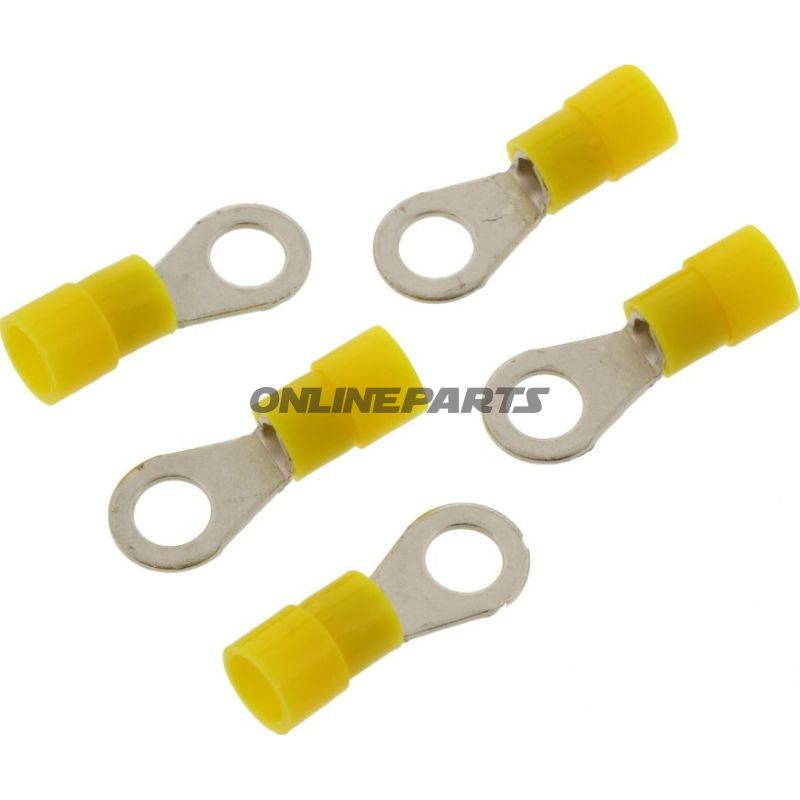

Ringkabelsko, isolerad nylon, för 4,0–6,0 mm² ledare, M6 borrhål

Produkt: Ringkabelsko i nylonisolering från JMP (MPN: 158.05.36, GTIN: 4043981277364). Denna ringkabelsko är utformad för användning på kablar med tvärsnitt från 4,0 till 6,0 mm² och passar till en skruv- / bultborrning på Ø 6,6 mm (lämplig för M6 fäste).

Funktion och användning

• Skapar en mekanisk och elektrisk kontakt mellan en ledare och en skruv- eller bultanslutning där en ringterminal krävs.
• Lämplig för batteriterminaler, jordningsförbindelser, säkringsblock och terminalstripar på motorcyklar och små fordon samt andra elektriska installationer där pålitlig fastsättning krävs.
• Isoleringen skyddar mot kortslutning mot omgivande metalldelar och begränsar risken för mekanisk skada på ledarens avisolering.

Material och egenskaper

• Kärna: Metallring utformad för solid elektrisk kontakt med ledare; inte lämplig för lödda förbindelser (ej lödd).
• Isolering: Nylon (gul) runt krimpområdet för att ge elektrisk isolering och mekanisk avlastning. Nylon är valt för sin slitstyrka, elektriska isoleringsförmåga och förmåga att motstå temperaturpåverkan.
• Temperaturbeständighet: Angivet ned till -105 °C för materialet enligt tekniska data; detta indikerar att isoleringen behåller sin form och sina elektriska egenskaper vid låga temperaturer. (OBS: uppgiften om maximal driftstemperatur beror på applikation och belastning.)
• Polräkning: 1-polig ringkabelsko designad för enkeltskärmade ledare.

Tekniska specifikationer (översikt)

• Typ: Ringkabelsko
• Passar till bult/skruv: M6 (borrning Ø 6,6 mm)
• Ledartvärsnitt: 4,0–6,0 mm²
• Isolerad: Ja (nylon, gul)
• Avlodning/lödning: Nej
• Värmeförsegling: Nej
• Antal poler: 1
• Temperaturbeständighet: ned till -105 °C

Praktiska råd för montering

• Avisolera ledaren exakt, så rätt insättning i kabelskoens krimpdel uppnås utan fria ledare utanför isoleringen.
• Använd ett lämpligt krimpverktyg dimensionerat för 4,0–6,0 mm² ledare för att säkerställa mekanisk hållbarhet och god elektrisk kontakt. Felaktig krimp kan ge dålig kontakt och överhettning under belastning.
• Kontrollera bolten/skruvens yta för korrosion och se till korrekt moment för M6 för att undvika lösa förbindelser.
• Nylonisolerigns ger beskedlig mekanisk skydd; i vibrationstunga miljöer rekommenderas korrekt avlastning av kabeln för att förhindra drag på krimpänden.

Kompatibilitet och användningsmiljö

• Lämplig för motorcykel- och bilinstallationer, verkstadsterminaler och allmänna elektriska montageuppgifter där M6-fäste används.
• Användning inom de elektriska belastningarna och temperaturgränser som följer av kabeldimension och systemets strömkrav; bedöm kontaktmotstånd och termisk belastning vid högre strömstyrkor.

Produkten levereras under märket JMP (MPN 158.05.36) och identifieras även via GTIN 4043981277364 för entydig varubeskrivning vid inköp och logistik.
