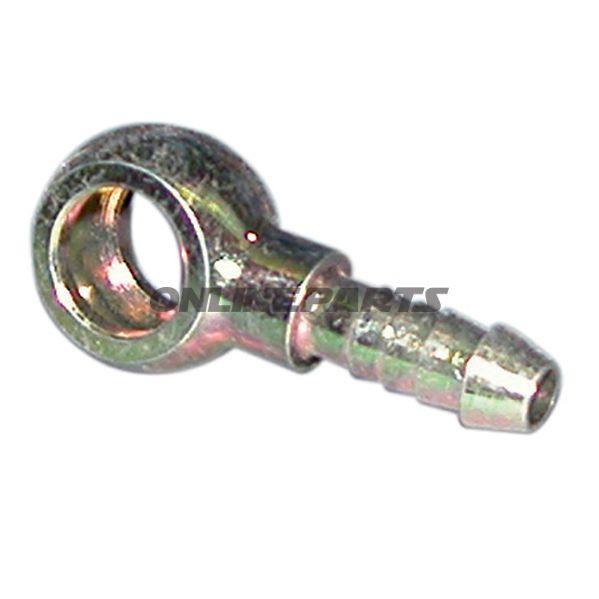

Ringrörstycke 9 mm (DIN 7622) till gängat hål — anslutning av olje-/ bromsrör
Produktbeskrivning: Detta ringrörstycke enligt DIN 7622 är tillverkat för montering på ventilerade skruvar/hålmuttrar, där ett flexibelt rör med invändigt diameter 9 mm ska ledas in och hållas på plats. Modellen har yttre dimension på 14 mm, vilket är standard för denna typ av kopplingar och säkerställer korrekt passform i motsvarande hålmutter.
Funktion: Ringrörstyckets primära funktion är att skapa en mekanisk och tät förbindelse mellan ett mjukt rör (Ø 9 mm invändigt) och en skruv eller hålmutter. När röret sätts på plats och muttern dras åt, ger ringrörstycket stöd till rörets ände, fördelar tryck och minimerar risk för att röret kläms eller deformerats vid åtdragning. Det används normalt i vätskeförande system på motorcyklar och maskiner, t.ex. som del av olje- eller bromsrörsinstallationer.
Material och egenskaper:
- Material: Tillverkarens uppgifter anger vanligtvis metall (stål) med möjlig ytbehandling (t.ex. galvanisering) för korrosionsbeständighet. Materialvalet ger hög mekanisk styrka och motstånd mot deformation vid åtdragning.
- Dimensioner: Yttre mått 14 mm; invändigt hål för rör: 9 mm (rörborrning).
- Tätnings- och hållbarhet: Konstruktionen är avsedd att stödja rörets ände och säkerställa en stabil samling; korrekt montering och lämpligt moment på muttern är avgörande för täthet och lång livslängd.
Kompatibilitet och användningsområden:
- Designad för användning tillsammans med skruvar/muttrar dimensionerade enligt DIN 7622.
- Lämplig för mjuka eller halvt styva rör med invändigt diameter 9 mm som används i vätskeförande system (t.ex. smörjning, hydraulik/bromssystem beroende på systemets tryck och godkännanden).
- Typiska användare: tekniker och erfarna motorcykelentusiaster som hanterar rörmontering och underhåll på fordon.
Tekniska uppgifter och identifikation:
- Varumärke: Cohline — produkten marknadsförs under Cohline som producentmärke.
- MPN (artikelnummer): 316.32.19 — använd detta nummer vid förfrågningar, reservdelslista eller beställning för att säkerställa korrekt komponent.
- GTIN: Anges inte för denna vara.
Monteringstips:
- Skär och avfasning av rörets ände rent före montering för att minimera läckage.
- Sätt in röret helt på ringrörstycket så att änden vilar mot ringens invändiga yta innan muttern dras åt.
- Använd rätt moment vid åtdragning av hålmuttern; överdrivet moment kan deformera rör eller ringrörstycke och försämra tätningen.
Kvalitet och standard: Ringrörstycket motsvarar DIN 7622-dimensionering, vilket gör det lämpligt i system och konstruktioner där denna standard används. För applikationer med särskilt höga krav på tryck eller kemisk motstånd rekommenderas att kontrollera materialangivelse och eventuella tillverkar-godkännanden före installation.
