Ringpassning Vario TYP019 10 mm 90 guld

Ringkoppling Vario 10 mm, 90° vinkel – beslag till stålflechtad bromsledning

Produkt: Ringkoppling Vario TYP019 i guld från JMP (MPN: 757.24.07, GTIN: 4043981246452). Detta beslag är avsett för montering på stålflechtade/braided bromsledningar (speed brake / Stahlflex Vario) där en 90° utgång och en ringanslutning krävs.

Funktion och användning

• Primär funktion: skapa en mekanisk förbindelse mellan en stålflechtad bromsledning och en banjo-/ringanslutning med en 90° orientering, typiskt vid caliper, hjälpmump eller banjo-adapter.
• Designad för användning där platsen är begränsad och där en 90° vinkel minskar kabeltryck eller förhindrar skarpa böjar i bromsledningen.
• Lämplig för tunga fordon och motorcykelapplikationer där stålflechtade bromsledningar används för bättre motstånd mot utvidgning än mjuka slangar.

Material och yta

• Materialval: Beslaget är tillverkat i metall lämplig för hydrauliska bromskomponenter. Ytan är guldfärgad (färg: guld), vilket oftast omfattar en korrosionsbeständig ytbeläggning för bättre hållbarhet i utsatta miljöer.
• Egenskaper: Fast metallkonstruktion med dimensioner designade för att säkerställa korrekt sadling och tätning mot anslutna komponenter. Ytbeläggningen minskar korrosionsrisken men bör inte ses som ersättning för korrosionsfria legeringar i särskilt aggressiva miljöer.

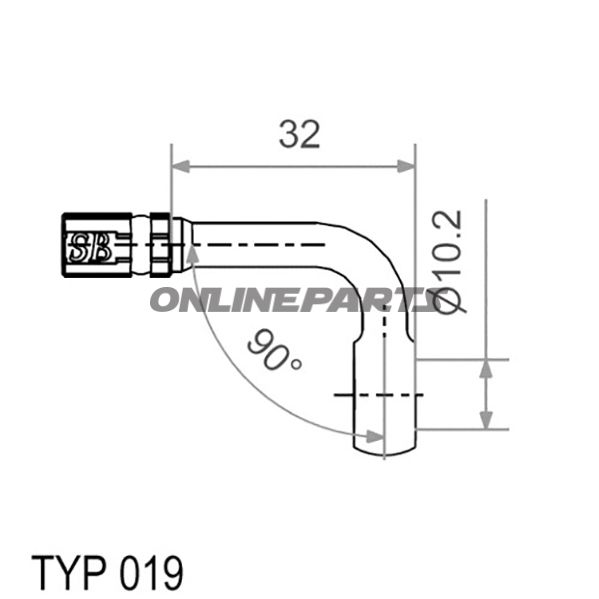

Tekniska mått

• Kuglehultets diameter (bollhuvud): 18 mm Ø
• Borrhål/borrning: 10,2 mm – avsedd för 10 mm stålflechtad ledning/anslutningsdimension
• Vinkel/ lutning: 90° för att ändra utgångsriktningen på ledningen
• Längd: 32 mm (total längd på fittingskroppen)

Kompatibilitet och montering

• Utvecklad för användning tillsammans med stålflechtade (Stahlflex/Vario) bromsledningar; kontroll av innerdiameter och ändstycke på den aktuella ledningen är nödvändig för korrekt passform.
• Typiskt monteras fittingens ring mot banjo eller motsvarande platt anslutning med rätt storlek packning/tätningsskiva för hydrauliska system.
• Kontrollera momentvärden och tätningsytor enligt fordonstillverkarens eller bromsproducentens anvisningar vid montering för att säkerställa tätning och korrekt funktion.

Identifikation och spårbarhet

• Varumärke: JMP – ett känt namn inom motorcykelreservdelar för eftermarknaden.
• MPN (modellnummer): 757.24.07.
• GTIN (globalt artikelnummer): 4043981246452 – användbart vid sökning i kataloger och lagerhantering.

Användarens anmärkningar

• Rengör rost, smuts och eventuella rester från fittings och banjo- eller plana ytor innan montering.
• Använd lämplig tätningsskiva/kisskor som specificerats för hydrauliska bromsar; återanvänd endast originaltyper där tillverkaren tillåter det.
• Om det råder osäkerhet kring kompatibilitet med en given ledningsände eller banjo-storlek, mät diameter och gäng/borrning före installation. Undvik att anta passform utifrån färg eller estetik alone.
