Ringpassning Vario TYP014 10 mm 45 krom

Ringfitting Vario TYP014 10 mm, 45° (krom) — fittings till stålfållad bromsledning

Denna Ringfitting från JMP (MPN: 757.02.53, GTIN: 4043981236927) är utvecklad för användning på stålfållad (stålflex) bromsledningar för motorcyklar, särskilt i applikationer med Vario-/speed-bromsar där vinkelsejning är nödvändig. Beslaget är utfört i förkromad yta och har mått och geometri som passar standardiserade bromskomponenter.

• Funktion: Fittings kopplas i änden av en stålfållad bromsledning och säkerställer mekanisk sammanfogning till bromscylindern eller mastercylindern. Den kulformade änden möjliggör ett tätsittande, roterbart säte i anslutningspunkten, samtidigt som den behåller ledningens hydrauliska täthet under tryck.

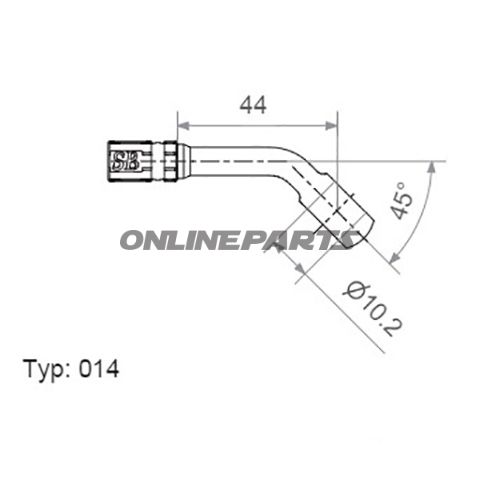

• Geometri och dimensioner: Kulhuvud: Ø 18 mm; borrdiameter: 10,2 mm; vinkel/inställning: 45°; total längd: 44 mm. Dessa mått är avgörande för att säkerställa korrekt passform och undvika onödig belastning eller felaktig vinkel på själva bromssystemet.
• Material och yta: Fittings är tillverkade i metall med förkromad finish. Förkromning ger korrosionsskydd och en hård yta, som är praktisk vid utsatta monteringspunkter. Materialvalet är beräknat för att motstå de mekaniska krafterna och det hydrauliska trycket som uppstår i bromssystemet, men ytan bör inspekteras och underhållas för att undvika galvanisk korrosion vid kontakt med andra metaller.
• Kompatibilitet: Designad för 10 mm borring och till stålfållad (stålflex) Vario-typen. Passar vanligtvis till standard 10 mm ändrör och fittings i vanliga motorcykel bromssystem, där 45° vinkel och Ø 18 mm kulhuvud används. Använd alltid tillverkarens toleranser och mått vid val av fittings för att säkerställa korrekt tätning och monteringsriktning.
• Praktiska anmärkningar: Vid montering ska man säkerställa korrekt moment och använda rena ytor; kontaminering kan påverka hydraulisk täthet. Byt endast med samma typ av fittings (svarande dimensioner och vinkel) för att undvika förändrad geometri i bromsslangen. Förkromerad yta kan repas vid verkstadsarbete — skydda passager för att bevara korrosionsskyddet.

Produkten marknadsförs av JMP (MPN 757.02.53) och identifieras entydigt med GTIN 4043981236927. Dessa referenser är användbara vid sökning efter reservkomponenter eller vid minnesbaserad ombeställning i verkstäder.

Teknisk sammanfattning:

• Kulhuvuddiameter: 18 mm
• Borrning: 10,2 mm
• Vinkel: 45°
• Längd: 44 mm
• Färg/finish: krom (förkromad)

Kontrollera alltid att mått och geometri överensstämmer med det befintliga bromssystemet före montering. Vid osäkerhet om kompatibilitet rekommenderas att jämföra MPN 757.02.53 och GTIN 4043981236927 med tillverkarens reservdelskatalog eller serviceinformation.
