Ringpassning Vario TYP004 10 mm 45 guld

Ringkoppling till Speed-bromsar (Vario TYP004) — 10 mm, 45° vinkel, guld

Denna ringkoppling (Vario TYP004) är en mekanisk förbindelse avsedd för stålflätade bromsledningar (speed-/stålflex-kablar) på motorcyklar där en exakt vinkel och kompakt kulkoppling krävs. Produkten från JMP (MPN: 757.23.24, GTIN: 4043981246377) är utformad med fokus på dimensionell stabilitet och tät samverkan mellan fittings och bromsrör.

• Funktion: Montering som ände-/övergångsfäste på stålflätad bromslina, där kulhuvudet tillåter exakt orientering vid beslag eller kopplingar och säkerställer korrekt vinkling av ledningen i förhållande till monteringspunkten.

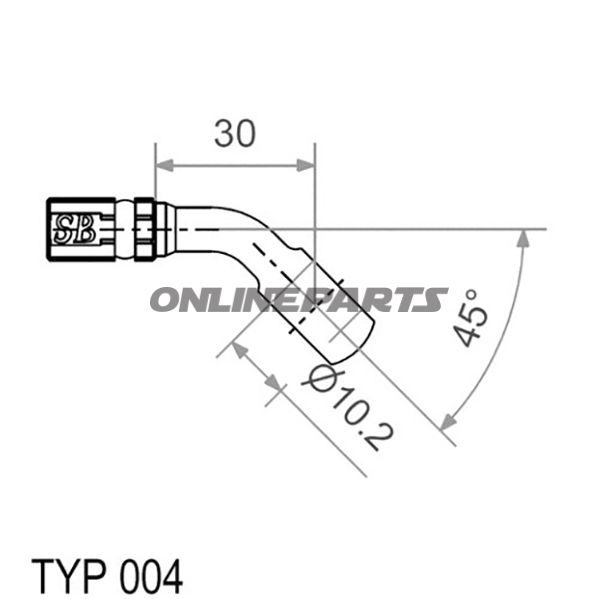

• Dimensioner och geometri: Kulhuvud Ø 18 mm, borrning ca 10,2 mm (för rör med yttre diameter 10 mm), vinkel/hållning 45°, total längd cirka 30 mm.
• Materialval och yta: Tillverkad i metall med guldfärgad yta. Ytan är avsedd att motstå vanlig korrosion och ge god mekanisk hållbarhet vid korrekt montering. Materialet lämpar sig för de belastningar och mekaniska förbindelser som bromsledningar utsätts för vid normal användning.
• Kompatibilitet: Utformad för stålflätade bromsrör med yttre diameter runt 10 mm och med fittings som använder kula-/pin-förbindelser eller motsvarande beslag. Kontrollera alltid exakta mått på befintlig ledning och beslag innan montering för att säkerställa korrekt passform och tätning.
• Teknisk användning: Passar där ett 45° avgrepp är nödvändigt för att undvika skarpa böjar, minska slitage på slangen och säkerställa fri rörlighet av styrning eller svängarm. Kulhuvudet möjliggör viss rotation och vinkelutjämning vid sammanfogning.

Praktiska anmärkningar vid montering

• Använd lämpligt verktyg och moment för att undvika överpressning av borrmaterialet och för att säkerställa korrekt tätning vid klämm- eller omsnurrade förbindelser.
• Kontrollera att ledningens infästningslängd överensstämmer med borrningens djup (ca 10,2 mm) och att korrekta lås- eller klämkomponenter som specificerats för stålflätade bromsrör används.
• Efter montering bör systemet testas tryckhållfast enligt tillverkarens anvisningar för att säkerställa täthet och funktion.

Identifikation och spårbarhet: Produkten levereras under märket JMP, modellnummer (MPN) 757.23.24 och GTIN 4043981246377, vilket kan användas i reservdelssök- och partslistkontroller.

Denna beskrivning är tekniskt orienterad mot mekaniker och erfarna motorcykelägare. Vid osäkerhet om kompatibilitet i specifika modeller eller vid integration i ett komplett bromssystem rekommenderas sakkontakt eller referens till chassidorspecifikationer.
