Ringpassning Vario TYP000 10 mm 0 VI

Ringfitning Vario TYP000 10 mm (längd 30 mm) till broms-/styrningslinjer

Produkt: Ringfitning Vario TYP000 10 mm, längd 30 mm. Tillverkare: JMP. MPN: 757.02.28. GTIN: 4043981236712.

Denna ringfitning är utformad för användning i hydrauliska anslutningar som exempelvis steelflex-/stålomkvalificerade broms- eller kopplingsledningar, där justerbara eller variabla fittings (Vario) används. Den fungerar som ände- eller mellannanbindning på en flexibel bromsledning och säkerställer mekanisk förbindelse mellan ledningen och beslag, cylindrar eller adaptrar.

• Funktion: Överför hydrauliskt tryck från ledning till komponent med hjälp av en noggrant formad ring- och kulaanslutning. Kulformen tillåter en viss vinkelhållning mellan ledning och komponent utan att skapa skarpa böjar.

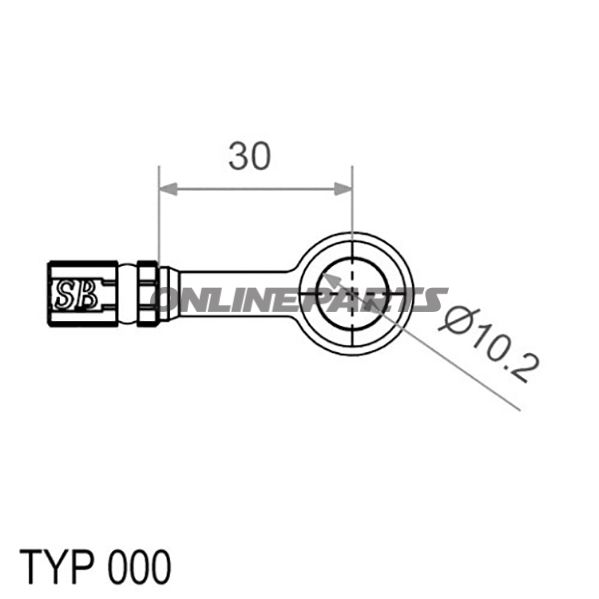

• Dimensioner och geometri: Kulhuvudets diameter 18 mm. Borrhål/anslutningsdiameter 10,2 mm (uppgiven som 10 mm nominell). Vinkel/ritning: 0° (dvs. rak/parallell anslutning). Total längd: 30 mm.
• Färg och finish: Violet beläggning som kan fungera som färgkodning eller korrosionsskydd beroende på materialval och beläggning.

Material och egenskaper

Produktdata anger inte uttryckligen material, men fittings av denna typ tillverkas vanligtvis i rostfritt stål eller högstyrkelegerat stål för att säkerställa mekanisk hållbarhet och motstånd mot korrosion samt kompatibilitet med hydrauliska vätskor. Den violetta ytan antyder en form av målning eller anodisering/korrosionsskyddande beläggning som skyddar mot väderpåverkan och hanteringsslitage utan att påverka tätningen, förutsatt korrekt montering och kompatibla packningar.

Kompatibilitet och användning

• Lämplig för steelflex- eller stålomviklade hydraulikslangar där en 10 mm anslutning krävs.
• Fungerar i system som använder en kula-/ringanslutning med 18 mm kula.
• 0°-utgåvan innebär att den är avsedd för raka anslutningar — välj en annan vinkelvariant vid behov av vinkelanpassning.
• Använd tillsammans med korrekta tätpakkningar och moment vid montering; felaktig montering kan leda till läckage eller mekaniskt fel.

Tekniska fördelar

• Precisionsdimensionering (10,2 mm borrning, 18 mm kula) som ger upprepbar passform i system designade för dessa mått.
• 30 mm längd ger förutsägbart ingrepp i monteringsutrymmen och flexibilitet vid anslutning.
• Robust finish med färgkodning underlättar identifikation vid underhåll och reparation.

Monterings- och säkerhetsanmärkningar

• Kontrollera kompatibiliteten med befintliga fittings och ledningsdimensioner före montering.
• Använd korrekta momentvärden och tätkomponenter som specificeras av systemets tillverkare.
• Efter montering bör systemet provtryckas för att säkerställa täthet och funktion.

Produkten levereras under märket JMP (MPN 757.02.28, GTIN 4043981236712) och är lämplig för fackmän — mekaniker och garager — som kräver precisa, standardiserade fittings till hydrauliska motorcykelapplikationer.
