Ringpassning Vario TYP000 10 mm 0 röd

Ringfitting till Speed-bromsar (Vario) — 10 mm, 0° vinkel, röd

Denna ringfitting från JMP (MPN: 757.22.25, GTIN: 4043981246278) är avsedd att användas på stålflex-broms-slangar (speed brakes). Den fungerar som koppling mellan bromsslangen och tillhörande fäste eller bromskomponent, där en kula- eller bana-förlopp krävs för korrekt fixering och rörelsefrihet.

• Funktion: Fittings primära funktion är att ge en säker mekanisk anslutning till stålflex-bromsledningar med möjlighet till korrekt ledgeometri utan att utsätta slangen för onödiga vrid- eller böjbelastningar. Den är utformad med kula-geometri (kula Ö 18 mm) för att säkerställa stabil sidmontering och god rörelsekompensation.

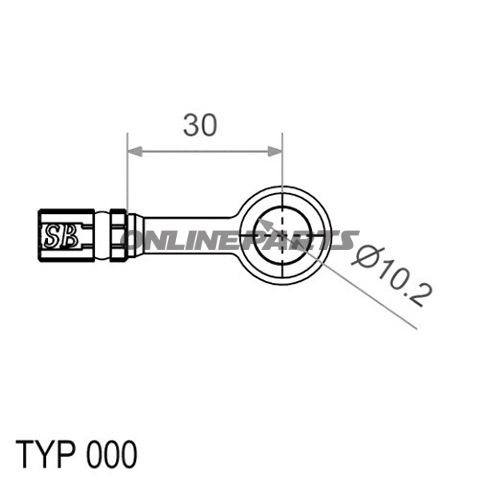

• Måttuppgifter: Borrning Ø 10,2 mm, nominell anslutningsdimension angiven som 10 mm. Längd 30 mm. Vinkeln är 0° (ingen lutning), vilket innebär att fittingsens axiella riktning ligger i förlängning av slangen utan böjning.
• Material och yta: Fittings till stålflex-bromsledningar tillverkas vanligtvis i metalllegeringar med tillräcklig styrka och tätningens noggrannhet. Denna variant har ytförfinish i röd färg, som kan vara antingen anodisering eller lackering beroende på JMP:s tillverkningsprocess. Färgindikering används ofta för identifikation och positionering under montering; ytan bör inspekteras för skador före montering.
• Kompatibilitet: Utformad för Vario speed-bromssystem och stålflex-bromsrör med motsvarande dimension (boring ca. 10,2 mm). Passar där kula Ö 18 mm och 0° vinkel krävs. Kontrollera alltid mått och gäng-/anslutningsform mot befintliga komponenter för att säkerställa korrekt passform.
• Tekniska egenskaper och praktisk användning:
  • Kula Ö 18 mm ger roterande/leddriven montering utan att belasta slangen onödigt.
  • 0°-utförande passar till rak inledningsgeometri; undvik i situationer som kräver vinkelanpassning.
  • 30 mm total längd gör den praktisk i trånga monteringsförhållanden där överskottslängd kan vara problematisk.
• Monteringsanmärkningar: Kontrollera att slangände och fittings är rena och fria från skador. Följ tillverkarens rekommendationer för moment vid åtdragning av eventuella muttrar eller skruvar för att undvika överpressning som kan skada bromsröret eller kompromissa tätheten.

Produktdata: JMP ringfitting, modell 757.22.25 (GTIN 4043981246278). Använd denna beskrivning som referens vid val och montering; vid osäkerhet om kompatibilitet bör tekniska ritningar eller måttdata sammanhållas med befintliga komponenter.
