Ringpassning Vario TYP000 10 mm 0 guld

Ringfitting för Speed-bromsar i stålflatat Vario-ledning (10 mm, vinkel 0°)

Denna ringfitting från JMP (MPN: 757.22.41, GTIN: 4043981246292) är utvecklad för användning på stålfattade Vario-bromsledningar, där en fast, lågprofilad anslutning med 0° vinkel krävs. Den används vanligtvis vid montering av speed-bromsar och andra hydrauliska system på motorcyklar, där exakt passform och mekanisk stabilitet är viktigt.

• Funktion: Fittingsetets kulformade huvud och centralt borrade hål säkerställer korrekt placering och överföring av rörelse/tryck mellan ledning och beslag. Den är beräknad för att ansluta stålfattad Vario-ledning till caliper eller beslag utan att ändra ledningens vinkel.

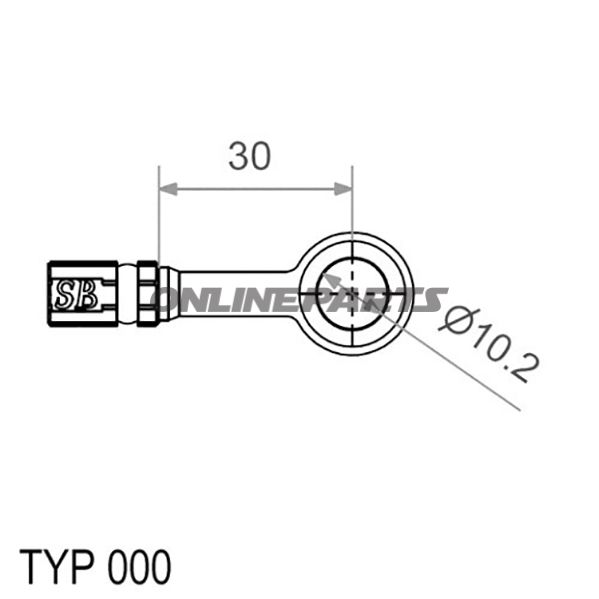

• Geometri och mått: Kulhuvudets diameter: 18 mm Ø. Borrhålets diameter: ca. 10,2 mm. Längd från bas till ände: 30 mm. Vinkel/lutning: 0° (linjär/rak anslutning).
• Färg och ytbehandling: Guldtonad yta. Färgangivelsen beskriver den visuella finishen och påverkar inte funktionella toleranser eller tryckegenskaper.

Materialval och egenskaper

Produkten är utförd i metall lämplig för hydrauliska fittings och monteringsändamål. Materialet är valt för mekanisk styrka och slitagebeständighet i samband med montage på motorcyklar. Ytbehandlingen i guldfärg ger korrosionsskydd beroende på utförande och minskar direkt metall-till-metall-kontakt i synliga monteringspunkter. Observera att finishens hållbarhet beror på exponering för väder och kemikalier.

Kompatibilitet och användning

• Passar till stålfattade Vario-bromsledningar som använder ringfittings med borrdiameter runt 10,2 mm.
• Lämplig för montage där en 0° vinkel behövs (ingen böjning vid fittingsstället).
• Typiska användningsområden: anslutning av speed-bromsar, caliperfästen eller andra hydrauliska fittings på motorcyklar.

Tekniska överväganden för montering

• Säkra korrekt matchning mellan borrdiameter och ledningens eller beslagets mått; 10,2 mm anger ungefär borrstorleken.
• Korrekt moment och säkerhetsutskruvar/krav för fastsättning ska användas enligt tillverkarens anvisningar på den monterade komponenten (caliper, beslag osv.).
• Kontrollera läckage efter montering och vid första provkörning. Ytfinish påverkar inte hydraulisk tätning, som beror på korrekt samling och eventuella tätningskomponenter.

Identifikation: Produkten märks av JMP under artikelnummer (MPN) 757.22.41 och globalt GTIN 4043981246292, vilket gör det enkelt att hitta i reservdelslistor och vid beställning till verkstaden.

Om du har specifika krav på materialcertifiering, tryckhållfasthet eller önskar bilder av gängor/monteringsytor, kan denna information normalt erhållas genom att kontakta leverantören eller genom att jämföra med den ursprungliga reservdelokumentationen.
