Ringmontering Vario TYP004 10 mm 45 antracit

Ringfitting Vario TYP004 10 mm, 45° – beslag till stålfjätet bromsledning

Produktöversikt: Denna ringfitting från JMP (MPN: 757.02.47, GTIN: 4043981236873) är ett fäste avsett för snabb- / bromsledningar gjorda av stålflet (stålflex). Fittingen är utförd i grafitfärgad yta och har en 45° vinkelutförande, vilket gör den lämplig för ställen där tomrum eller infällningsvinkel kräver en kompakt vinkelbeslag.

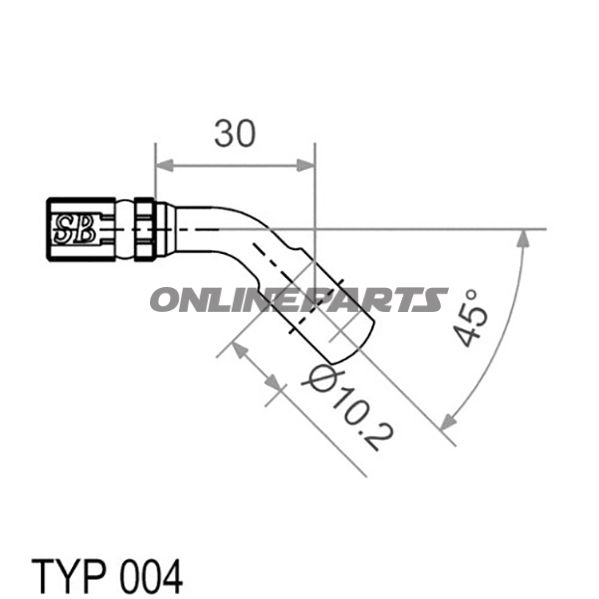

• Typ: Ringfitting Vario TYP004 till stålflettad bromsledning
• Passande borr-dimension: Ø 10,2 mm
• Kul- / säteendes: kulhuvud Ø 18 mm
• Vinkel/infall: 45°
• Längd: 30 mm
• Färg/yta: grafit
• Tillverkare: JMP (MPN 757.02.47, GTIN 4043981236873)

Funktion och anvendning: Ring-fittingen fungerar som fästpunkt för broms- eller speed-ledningar med stålflet. Den används typiskt i slutpunkten av en bromsledning, där en säker ringförbindelse monteras till ett bultgenomföringsställe. Kulhuvudets diameter (18 mm) och borröppningen (10,2 mm) anges för att säkerställa korrekt passform mot respektive ledningsändar och bultar. Den 45° vinkeln reducerar vinkelsåg och belastning på ledningen i trånga montageförhållanden, vilket kan underlätta installation och justering av dragriktning.

Materialval och egenskaper: Fittingen är utförd med yta i grafit — ett val som minskar synliga repor och ger ett neutralare estetiskt uttryck jämfört med blanka metaller. Materialet och ytbehandlingen är konstruerade för att tåla de mekaniska belastningar som fasta förbindelser i bromskretsar utsätts för, samt normalt väder. De exakta dimensionerna (kul Ø 18 mm, borr Ø 10,2 mm, längd 30 mm) anger en industriell utförelse med fokus på upprepad geometrisk noggrannhet vid montering.

Kompatibilitet och montering: Använd fittingen tillsammans med stålflettade bromsledningar och fittings som matchar de angivna dimensionerna. För korrekt montering ska hålets Ø 10,2 mm och kuländen på ledningen vara kompatibla med säte och mutter, som normalt används i broms- / speed-system. Den 45° vinkeln bör väljas i förhållande till routing och monteringspunkt för att undvika skarpa böjningar eller oavsiktlig belastning av ledningen.

Säkerhet och underhåll: Som med alla bromsrelaterade komponenter är det viktigt att kontrollera kompatibilitet och åtdragningsmoment vid montering, samt att visuellt och funktionellt efterinspektera anslutningar efter montering och vid efterföljande service. Byt ut skadade eller korroderade fittings; behåll originaldimensioner för att upprätthålla korrekt funktion.

Identifiering: Produkten levereras under JMP-varumärket och kan identifieras på MPN 757.02.47 och GTIN 4043981236873 vid beställning eller vid sökning i reservdelskataloger.
