Ringmontering Vario TYP003 10 mm 30 antracit

Ringfitting Vario TYP003 10 mm, 30 mm längd — till broms-/styrmonteringar

Denna ringfitting från JMP (MPN: 757.02.44, GTIN: 4043981236859) är avsedd för anslutning av flexibla ledningar i bromssystem och liknande hydrauliska installationer där tätning i kompakt, vinklad noggrannhet behövs. Produkten beskrivs ofta som en Vario TYP003-fitting med 10 mm borrdimension och en längd på 30 mm i antracitfärg.

Funktion

• Fittingsatsens primära funktion är att skapa en mekanisk och hydraulisk förbindelse mellan en stålförstärkt (stålflex) ledning och en anslutande komponent med hjälp av en balanserad ring- och kula-yta, som tillåter en viss vinkelförskjutning.
• Den inbyggda kula-yta (anges som 18 mm diameter) möjliggör viss vinkelkompensation vid anslutning, vilket minskar spänningar i ledningen vid montering i svåra positioner.
• Vinkeln/tiltningen på 30° gör det möjligt att föra ledningen i ett mer kompakt förlopp utan att kramas eller skarpa böjningar uppstår.

Material och ytbehandling

• Fittingen är tillverkad i stål eller liknande legering avsedd för hydrauliska anslutningar; materialvalet ger nödvändig mekanisk styrka och tryckbeständighet vid vanligt motorcykelbromstryck. (Produktdata från tillverkaren JMP anger en robust metalutförande.)
• Ytbehandlingen är antracitfärgad, vilket vanligtvis är en slags ytbehandling eller målning som minskar korrosion och ger ett diskret, mörkt utseende vid synliga monteringspunkter.

Mått och passform

• Genomgående borrdimension: cirka 10,2 mm (uppget som 10.2), avsedd för 10 mm ledningsdimensioner.
• Kula-yta: ca. Ø 18 mm, vilket anger kontaktytans geometri vid mottagaren.
• Vinkel: 30° för att möjliggöra mer flexibla ledningsriktningar.

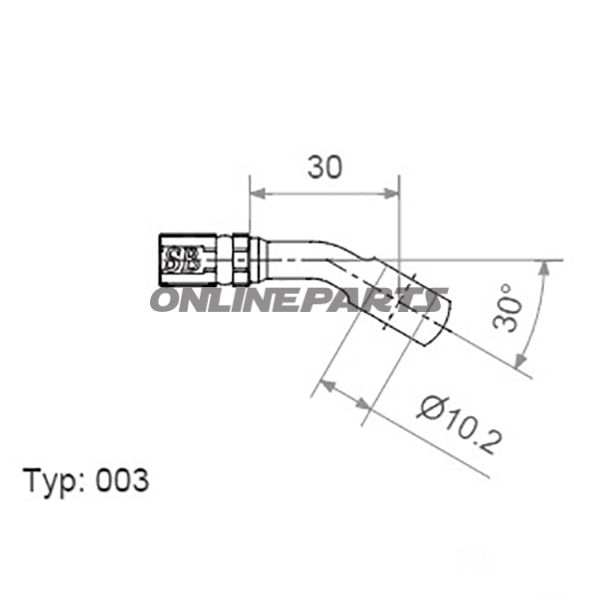

• Längd: 30 mm — ger en kort, kompakt anslutningslängd lämplig för trånga montageförhållanden.

Kompatibilitet och användningsområden

• Passar för stålflex-bromsslangar och andra hydrauliska ledningar med liknande yttre och inre dimensioner, där en ringfitting med 10 mm borr och 18 mm kula-yta krävs.
• Används vanligtvis i motorcykelbromsar, speedbrake-anslutningar och andra små hydrauliska kretsar på fordon där platsbegränsningar eller önskan om en vinklad anslutning gäller.
• Kontrollera alltid att gängor, kopplings- och motytans geometri på den tillslutna komponenten överensstämmer med denna fittings specifikationer innan montering.

Tekniska fördelar

• Kompakt 30 mm längd minskar risk för felaktig slangförläggning och minskar exponering mot slag eller slitage i trånga monteringssituationer.
• 30° vinkel i kombination med kula-yta tillåter en kontrollerad vinkelkompensation utan att belasta slangen onödigt.
• Antracit ytbehandling minskar korrosionspåverkan jämfört med omålade metaller och ger en neutral estetisk vid synliga installationer.

Montering och säkerhet

• Montering bör utföras av en erfaren mekaniker eller tekniker. Se till korrekt moment vid åtdragning och använd lämpliga tätmetoder enligt tillverkarens anvisningar för den anslutna slangen.
• Efter montering rekommenderas trycktest av systemet för att säkerställa tätning och korrekt funktion innan fordonet tas i bruk.

Tillverkaren JMP framgår tydligt av produktidentifikationen (varumärke JMP, MPN 757.02.44). GTIN 4043981236859 kan användas för att verifiera variant och leverantör i reservdel databaser.
