Ringmontering Vario TYP002 10 mm 20 antracit

Ringfitting Vario TYP002 10 mm (30 mm) – kopplingar till bromsvätskslangar

Produkt: Ringfitting Vario TYP002 10 mm 20° (längd 30 mm) från JMP (MPN: 757.02.34, GTIN: 4043981236767).

Denna ringfitting är avsedd för hydrauliska bromsvätskslangar och kopplingssystem, särskilt för användning tillsammans med stålförstärkta (stålflex) Vario-bromsvätskarslangar och speed-brake-applikationer. Fittingen säkerställer mekanisk anslutning mellan slang och komponent (t.ex. sugklocka/koppling eller adapter) där en ring- eller banjo-lösning krävs.

• Funktion: Överför hydrauliskt tryck från slang till ansluten komponent via en precisionsbearbetad kontaktyta. Den 20° vinkel/skruvvinkel är utformad för att ge korrekt riktning och platsåtgång i trånga monteringsområden.
• Konstruktion och material: Tillverkad i korrosionsbeständigt metall, bearbetad för nära passform och upprepad tätning. Materialvalet prioriterar dimensionell stabilitet och motstånd mot mekanisk belastning vid friktion och vibrationspåverkan.

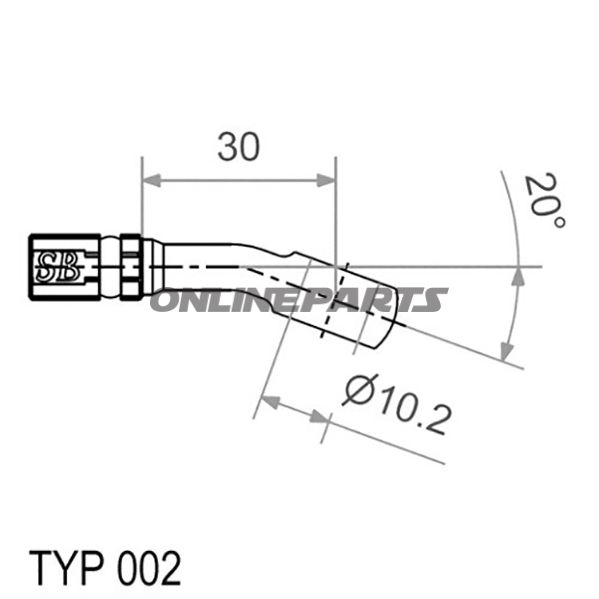

• Väsentliga dimensioner: Kul-/kontaktdiameter: 18 mm; borrhål/intern genomgång: 10,2 mm; total längd: 30 mm; vinkel/tilt: 20°; angivet som 10 mm-anslutning (relevant för slang- eller rördimension).
• Ytbehandling och färg: Levereras i antracitutförande (mörkgrå), vilket ger måttlig korrosionsskydd och ett neutralt utseende vid synliga monteringspunkter.

Användningsområden och kompatibilitet: Ringfittingen är lämplig för professionell montering på motorcyklar och andra små fordon med hydrauliska bromssystem, där Vario-typ kopplingar och stålflex-slangsystem används. Den passar installationer som kräver en 10 mm-anslutning och en 20° orientering för att undvika kollision med ram eller andra komponenter. Kontrollera alltid inre dimensioner och gängtyp på ansluten komponent före montering.

Mekaniska fördelar:

• Precisionsbearbetad kontaktyta för minskat läckage och jämnt kontakttryck.
• Dimensionell stabilitet vid dynamisk belastning från bromssystemet.
• 20° vinkel möjliggör flexibel routing i trånga monteringsförhållanden utan att överbelasta slangen.

Säkerhets- och monteringsanvisningar: Använd lämpligt moment vid sammanfogning och följ tillverkarens anvisningar för packningar/tåtningsringar. Efter montering bör systemet trycktestas och kontrolleras för läckor vid driftstemperaturer. Använd lämpliga tätningsringar eller brickor där så är nödvändigt — vissa installationer kräver specifika brickor beroende på komponentens utformning.

Produktidentifikation: Produkten levereras av JMP och är registrerad med MPN 757.02.34 och GTIN 4043981236767, information som är användbar vid sökningar efter kompatibla reservdelar eller tekniska datablad.

Obs: Angivna dimensioner och specifikationer är avgörande för korrekt funktion; bekräfta kompatibilitet med befintliga fittings och slangar före installation. Paketantal eller emballageuppgifter anges inte här.
