Ringmontering Vario TYP000 10 mm 0 antracit

Ringmontering Vario 10 mm, 30 mm längd — montering till broms/linje

Produkt: Ringmontering Vario TYP000 10 mm, grafitfärgad. Levereras av JMP (MPN: 757.02.30, GTIN: 4043981236729).

Denna ringmontering är utformad som en kopplings- och monteringsdetalj för Vario-/speed broms- och stålflexlinjeapplikationer, typiskt använd i broms- och hydraulsystem på motorcyklar. Den kortare längden (30 mm) och den runda kugleformade änden gör den lämplig för kompakta monteringsförhållanden där exakt vinkel och fästning är nödvändigt.

• Funktion: Säkerställer mekanisk förbindelse mellan Vario-fittings och stålflex- eller hydraulikslangar. Kugelhuvuden ger roterande/leddet monteringsmöjlighet, medan borr- och gängdimensioner säkerställer korrekt passform till 10 mm genomgång.

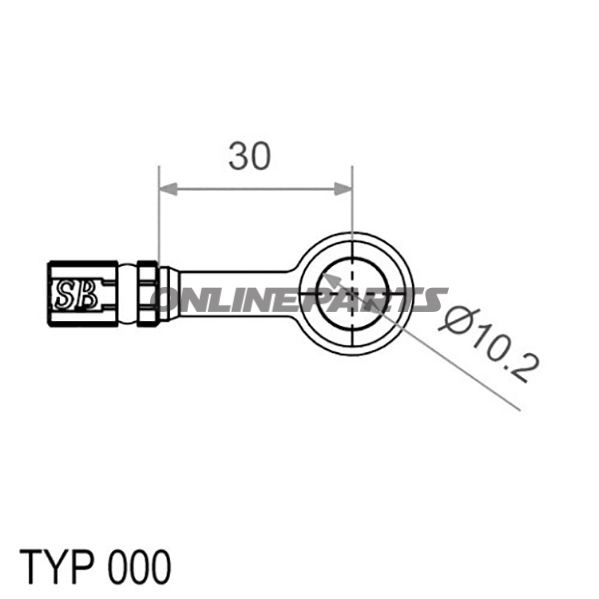

• Dimensioner och geometri: Kugelhuvuddiameter: 18 mm. Borröppning: 10,2 mm. Längd: 30 mm. Vinkel/Backfaning: 0° (ingen förutinställt vinkel).
• Färg och yta: Grafit (anthrazit) yta — typiskt pulver- eller lackbeläggning, vald för korrosionsskydd och diskret utseende på mörka styrenheter och beslag.

Materialval och egenskaper

Produkten är konstruerad med fokus på mekanisk hållbarhet och dimensionell precision. Själva fästet är avsett att användas tillsammans med stålflex- eller hydraulikslangar och är anpassat för belastningar och vibrationer som finns på motorcyklar. Ytbehandlingen i anthrazit reducerar synlig korrosion och minskar reflektion, utan att påverka de mekaniska toleranserna.

Kompatibilitet och användning

• Förenlig med JMP Vario-tillbehör och andra kompatibla speed brake-/Vario-fitting med liknande mått.
• Designad för användning i system där en 10 mm borröppning och en kula på cirka 18 mm är specificerad.
• Inte avsedd som ett fristående tryckbärande element — använd enligt tillverkarens anvisningar för hydraulik- och bromsinstallations.

Tekniska fördelar

• Exakt dimensionering (10,2 mm borr, 30 mm längd) för repetitiv montering och korrekt passform.
• Kugleformad huvud (Ø 18 mm) möjliggör begränsad rörelse/justering i ledningen utan att belasta oönskade spänningar i rörledningen.
• Grafitfinish skyddar mot korrosion och passar estetiskt till mörka komponenter.

Identifiering: JMP, modellnummer 757.02.30, GTIN 4043981236729. Dessa uppgifter kan användas för beställning eller verifiering mot system och reservdelsdatabaser.

Vid montering rekommenderas att kontrollera kompatibilitet med befintliga fittings och följa gällande monterings- och säkerhetsföreskrifter för bromssystem. Kontakta en kvalificerad mekaniker om osäkerhet uppstår angående lämplighet eller installationsprocedurer.
