Ringfäste Vario TYP017 10 mm 70 svart

Ringfitting Vario TYP017 10 mm, 70° vinkel — fittings för hydraulik- och bromsrör

Produkt: Ringfitting Vario TYP017 i svart från JMP (MPN: 757.02.54, GTIN: 4043981236934). Denna fitting är avsedd för montering i hydrauliska system, exempelvis till stålflex- eller Speed Brake-linjer på motorcyklar, där exakt vinkel och tät anslutning är nödvändigt.

Funktion och användning

Fittningen fungerar som ändstycke till hydrauliska rör, där den bildar en mekanisk och tät anslutning mellan rör och komponent (t.ex. bromscylinder eller huvudcylinder). Den ringformade anslutningen tillsammans med kulhuvudet säkerställer möjlighet till lätt justering under montering och reducerar spänningar i rörröret vid vinkelavlastning.

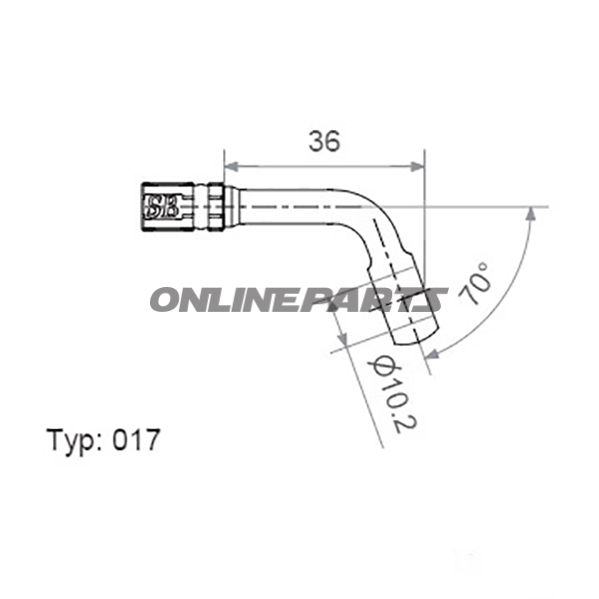

Tekniska detaljer

• Kulhuvuddiameter: 18 mm Ø — kulplanet ger en tät och rörlig yta mot motsvarande del.
• Borrning (röranslutning): 10,2 mm — passar till 10 mm rörföringar/insatser.
• Vinkel/tilt: 70° — för att ändra rörets utgångsriktning utan att införa skarpa böjar.
• Längd: 36 mm — total längd från ringfitningens bakkant till kulplanet.
• Färg/ytbehandling: Svart ytbehandling, vanligtvis korrosionsskyddande beläggning. Färgen är relevant vid synlig montering och för kompatibilitet med övrig utrustning.

Materialval och egenskaper

Produkter från JMP som denna ringfitting är normalt tillverkade i stål med en ytbehandling som ger motstånd mot korrosion och slitage. Stål ger den nödvändiga mekaniska styrkan för att motstå hydrauliskt tryck och de mekaniska belastningarna från monteringsmoment och vibrationer. Den svarta finishen indikerar en form av passivering eller målning, vilket minskar korrosion och ger ett neutralt, professionellt utseende.

Kompatibilitet och installation

• Designad för användning med 10 mm rör/insatser (borrning 10,2 mm) och kompatibel med stålflex-/Speed Brake-linjer där en 18 mm kulplanet accepteras av mottagaren.
• 70° vinkel lämpar sig när röret ska leda ut i en markant, men kontrollerad lutning utan att böja slangen/kabeln skarpt.
• Vid montering: kontrollera passformen mellan kulplanet och mottagande säte, och använd korrekt moment enligt tillverkarens anvisningar för att undvika deformation eller läckage.

Identifikation

Produkten levereras under märket JMP och kan identifieras med MPN 757.02.54 samt GTIN 4043981236934. Dessa nummer är användbara vid inköp, reservdelsmatchning eller vid förfrågningar till leverantören/producenten om tekniska data och kompatibilitet.

Anmärkningar till användaren

• Kontrollera alltid intern borrning och yttre dimensioner mot det rör/ säte som ska monteras, så passformen och tätningen är korrekt.
• Undvik att anta paketmängd; produktbeskrivningen hänvisar till den enskilda ringfitningen och inte till emballage-storlek hos grossist.
• Om det råder osäkerhet om kompatibilitet med specifika broms-komponenter rekommenderas att jämföra MPN/GTIN eller kontakta leverantören med uppgifter om det befintliga motstycket.
