Ringfäste Vario TYP017 10 mm 70 antracit

Ringfitting Vario TYP017 10 mm, 70° vinkel — fitting till broms- och oljeförbindelser

Produktöversikt: Denna ringfitting från JMP (MPN: 757.02.56, GTIN: 4043981236958) är en vinklad metallkoppling avsedd för hydrauliska flexibla ledningar som stålflex-broms- eller oljeanslutningar. Den används där en 10 mm ledning ska anslutas med en kula-/ringförbindelse och kräver exakt borrning och vinkel för korrekt passform.

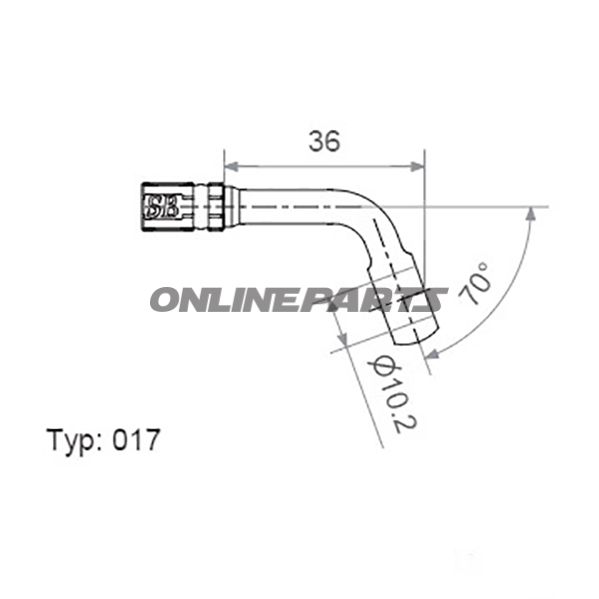

• Kulhuvud: 18 mm i diameter.
• Borrning: 10,2 mm (passar till 10 mm ledningsdimensioner).
• Vinkel / lutning: 70° för optimerad vinkel mellan ledning och monteringsyta.
• Längd: 36 mm.
• Färg/ytbehandling: antracit (matt, korrosionsbeständig ytbehandling).

Funktion och användning: Ringfitningen fungerar som slutstycke på flexibla hydraulikslangar, där den skapar en mekanisk tät och formstabil förbindelse mot en planar fläns eller ringytan. Den kulformade änden (18 mm Ø) säkerställer korrekt sittning i tillhörande ring eller lock, medan 10,2 mm borrdiameter tillåter korrekt genomföring av standard 10 mm invändigt mått på slangar eller slangändar. Vinkeln på 70° gör komponenten lämplig i trånga installationer där ledningen ska böjas utan skarpa knäckar.

Materialval och egenskaper: Delens primära material är stål med en antracitfärgad ytbehandling. Stålet ger nödvändig mekanisk styrka och motstånd mot deformation vid åtdragning. Ytbehandlingen skyddar mot korrosion och slitage i utsatta miljöer, samtidigt som färgen minskar reflektion i monterat läge. Kuglehuvudets och borrfunktionens konstruktion är maskinbearbetad för tät toleransstyrning och jämn passform.

Kompatibilitet och montering: Ringfitningen är avsedd för användning på stålflex- eller liknande hydrauliska ledningar med yttre/inre dimensioner som matchar 10 mm borrning. Den passar där systemets motstycke accepterar en 18 mm kula/ände och en 70° vinkel. Vid montering rekommenderas korrekt förspänning och användning av kompatibla tätningsringar ellerflanger enligt det hydrauliska systemets specifikationer. Överstramning kan deformera kulovy-ytan och kompromettera tätningen; använd momentnyckel enligt tillverkarens anvisningar för det specifika systemet.

Fördelar för mekanikern:

• Precisionsbearbetad kula-ände för enhetlig sittning och tätning.
• 70° vinkel underlättar installation i trånga utrymmen utan skarpa böjningar avslangen.
• Stålelement med korrosionsskyddande antracitfinish ökar hållbarheten i utsatta miljöer.
• Identifiering via JMP-varumärke, MPN 757.02.56 och GTIN 4043981236958 för lagerkontroll och ombeställning.

Kvalitets- och identifikationsinformation: Produkten märks under märket JMP, vilket gör det möjligt att spåra komponenten i reservdelsdatabaser med artikelnumret (MPN 757.02.56) och den globala streckkoden (GTIN 4043981236958). Dessa referenser används vanligtvis i verkstadens inköpssystem och dokumentation för att säkerställa korrekt delval.

Anmärkningar: Kontrollera alltid dimensioner och kontramontage mot bilens originalspecifikationer eller slangleverantörens krav före montering. Denna beskrivning fokuserar på tekniska egenskaper och materialval; valet av lämpligt tätmaterial och moment beror på det specificerade hydrauliska systemet och bör följes enligt systemets dokumentation.
