Ringfäste Vario TYP006 10 mm 60 svart

Ringskoppling för stålförsnurrat Vario-bremsledningsring, 10 mm borrning, 60° vinkel

Produkt: Ringskoppling Vario TYP006 10 mm 60, svart

Denna ringskoppling från JMP (MPN: 757.23.57, GTIN: 4043981246407) är utformad för användning på stålförsnurrade Vario/speedbromsledningar, där utrymme och vinkelanpassning är avgörande. Den vanliga användningen är som övergångsbelysning mellan bromsledningen och bromskomponenten, där en definierad kula-/ringgeometri ger säker anslutning och korrekt inställning av ledningens vinkel.

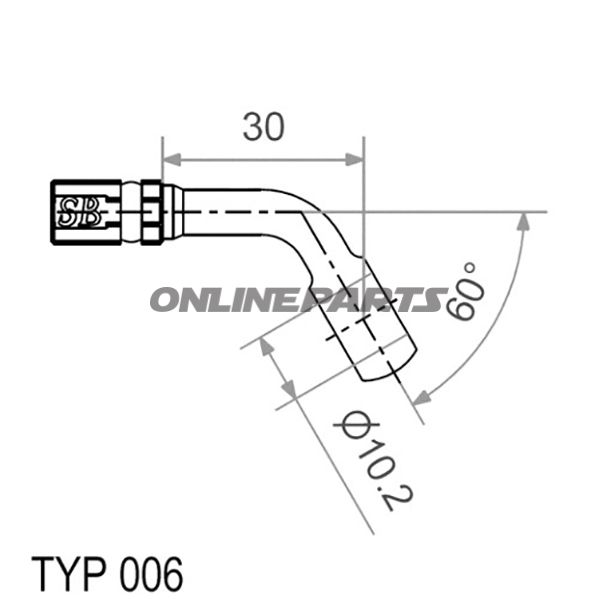

• Kulhuvuddiameter: 18 mm Ø — kulan tillåter rotations- och vinkelkompensation vid sammanfogning.
• Borrdiameter: 10,2 mm — passar till 10 mm guide- eller monteringshål.
• Vinkel/ lutning: 60° — lämplig där ledningen ska leds in i en kraftigt avsedd vinkeluttag.
• Längd: 30 mm — sammanlagt längdmått från ringens bas till slutet av fittingskroppen.
• Färg/ yta: Svart — typisk ytbeteckning för korrosionsbeständighet och visuell diskretion.

Funktion och användning
Fittingsens primära funktion är mekanisk anslutning och vinkelanpassning mellan stålförsnurrad bromsledning och monteringspunkten på t.ex. kaliber, master cylinder eller fittingsblock. Kulhuvudet möjliggör små justeringar utan att överföra betydande sidokrafter till själva ledningen. Den definierade borrdiametern säkerställer tät passform och korrekt bultföring vid montering.

Materialval och egenskaper
Produktdata anger en svart yta, vilket normalt omfattar ytbehandlingar som lack eller svart oxidering/strumpa för att minska korrosion. Materialet i sådana fittings är vanligtvis ett härdat stål eller legering för att motstå skärande krafter och vibrationer i bromssystemen. Den kulformade kula-geometrin reducerar lokal belastning på kopplingen och förbättrar rörlighet vid små avvikelser i vinkel.

Kompatibilitet och monteringsanmärkningar
Denna ringskoppling är avsedd för stålförsnurrade Vario/speedbromsledningar med en förare- eller hålsituation på cirka 10 mm. Innan montering bör du kontrollera:

• Att borrdiametern (10,2 mm) överensstämmer med bulten eller monteringshålet.
• Att 60°-vinkeln passar till den önskade ledningsföringen utan att skapa skarpa knäck.
• Att kula-/ringgeometrin är kompatibel med den motsvarande skruven, beslag eller kontradelen, så att rörlighet upprätthålls.

Säkerhet och underhåll
Vid montering av bromskomponenter rekommenderas korrekt moment och användande av korrosionsskydd på gängor där relevant. Efterspänning bör ske i enlighet med tillverkarens anvisningar för att undvika deformation av fittings eller läckage i bromskretsen. Inspektion för tecken på korrosion eller mekaniskt slitage bör ingå i regelbunden underhåll.

Produktidentifiering
Varumärke: JMP — MPN 757.23.57 — GTIN 4043981246407. Dessa identifikationsnummer används för entydig beställning och säkerställer att fittingsens dimensioner och vinkelförtäning motsvarar det nödvändiga reservdelenskravet.
