Ringfäste Vario TYP006 10 mm 60 blå

Ringfitning till stålföljdade bromsledning (Vario TYP006) — 10 mm, 60°

Denna ringfitning från JMP (MPN: 757.23.32, GTIN: 4043981246384) är designad för användning på stålföljda bromsledningar med Vario-system, ofta använd för justerbara speed-bromsar. Produkten fungerar som kopplings- och monteringspunkt mellan bromsledningen och kul-/kopplingsdelar, där exakt vinkel och borrdiameter är avgörande för korrekt passform och driftssäkerhet.

• Funktion: Ringfitningen ger ett mekaniskt fäste till änden av en stålföljd bromsledning och överför hydrauliskt tryck utan deformation vid normalt drifttryck. Formen och borrdiametern säkerställer korrekt sittning och förhindrar vridning eller läckage vid korrekt montering.

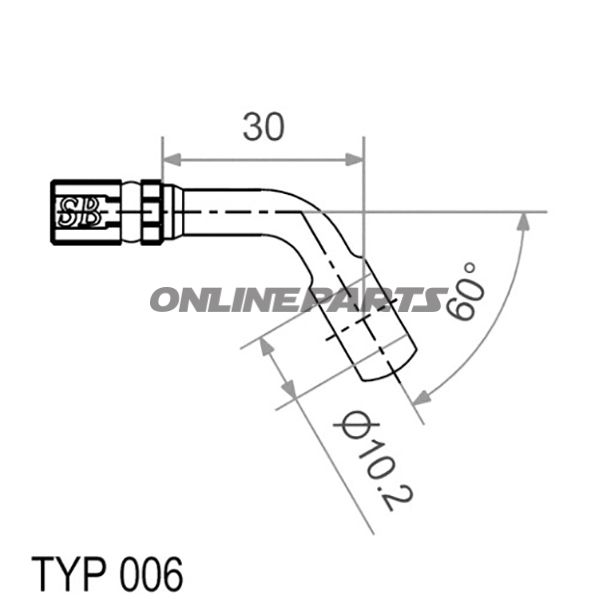

• Dimensioner och geometri: Passar till ett borrningsmått på cirka 10,2 mm och anges som "10 mm"-variant. Kulhuvudets diameter är 18 mm. Vinkel/stälning är 60°, vilket är relevant för monteringsvinkeln i Vario-anslutningar. Total längd är cirka 30 mm.
• Materialval och yta: Tillverkad för ändamålet med stålföljda hydraulikledningar; materialet är vanligtvis ett korrosionsbeständigt metall lämpad för hydrauliska system (JMP anger inte specifik legering i produktdata). Ytan är blålackerad/oxiderad för visuell identifikation och extra yttre skydd mot korrosion och nötning i trafikerade monteringsmiljöer.
• Kompatibilitet: Utformad för Vario speed-bromssystem och stålföljda (stålflex) bromsledningar. Passar applikationer där 18 mm kulhuvuden och 60° vinkel krävs. Kontrollera alltid ledningstyp, yttre diameter och systemets fit-typ före montering.
• Praktiska anmärkningar vid montering: Säkerställ korrekt avkapning och avfasning av bromsledningen innan krimpning eller monteringsoperation. Använd lämpliga verktyg för krimpning/pressing och följ tillverkarens momentvärden och monteringsanvisningar för att undvika läckage eller svagheter. Kontrollera att borr- och kulmått överensstämmer med motstycket.

Tekniska nyckeldata (utifrån angivna uppgifter):

• Typ: Ringfitning Vario TYP006
• Storlek: betecknat 10 mm (boring ~10,2 mm)
• Kulhuvud: Ø 18 mm
• Vinkel/stående: 60°
• Längd: ca. 30 mm
• Färg: blå (ytbehandling)
• Varumärke: JMP
• MPN: 757.23.32
• GTIN: 4043981246384

Vem bör använda denna fitning: Mechaniker och erfarna motorcykelägare som arbetar med stålföljda bromsledningar och Vario-anslutningar, och som har erfarenhet av korrekt krympning/montering av hydrauliska fittings. Inte avsedd för improviserad användning utan korrekt verktyg eller lämplig komponentmatchning.

Om du behöver bekräfta kompatibilitet med en specifik modell eller önskar uppgifter om rekommenderat crimptverktyg och momentvärden, kan ytterligare tekniska data från JMP eller fordonets servicehandbok vara nödvändiga.
